Как составить спецификацию к электрической схеме

Правила оформления перечня элементов схемы электрической принципиальной

Перечень элементов существенно отличается от спецификации —
в нем указываются только применяемые электронные компоненты. Перечень элементов выполняют на отдельных листах форматом А4 (210х297 мм)
в виде таблицы (см. рисунок 1).

Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа.
При этом перечень элементов разрешается выполнять непосредственно на чертеже (над основной надписью)
только в том случае, если чертеж выполнен на одном листе формата А4 (210 х 297 мм).
В остальных случаях выполнение перечня элементов непосредственно на чертеже не допустимо.

Дополнительную информацию по оформлению схемы электрической принципиальной вы можете посмотреть перейдя по ссылке:
Правила оформления схемы электрической принципиальной.

Для электронных документов перечень элементов выполняют только в виде самостоятельного документа.
В случае разработки электронной структуры изделия по ГОСТ 2.053 перечень элементов рекомендуется получать из нее в виде отчета,
оформленного в соответствии с требованиями ГОСТ 2.701-2008.

При выполнении перечня элементов на первом листе схемы его располагают, как правило, над основной надписью.
Расстояние между перечнем элементов и основной надписью должно быть не менее 12 мм.
Продолжение перечня элементов помещают слева от основной надписи, повторяя головку таблицы.

Перечень элементов записывают в спецификацию после схемы, к которой он выпущен (см. рисунок 2).

При выпуске перечня элементов в виде самостоятельного документа его код должен состоять из буквы «П» и кода схемы,
к которой выпускают перечень, например код перечня элементов к электрической принципиальной схеме – ПЭ3.
При этом в основной надписи указывают наименование изделия, а также
наименование документа «Перечень элементов». Если перечень содержит всего лишь один лист, то в графе штампа «Листов» пишут — 1,
а в графе «Лист» ничего не указывается. Основную надпись и
дополнительные графы к ней выполняют по ГОСТ 2.104 (формы 2 и 2а)-(см. рисунок 3).

В графах таблицы указывают следующие данные:

1. в графе «Поз. обозначение» — позиционные обозначения элементов, устройств и функциональных групп;
2. в графе «Наименование» — для элемента (устройства) — наименование в соответствии с документом,
   на основании которого этот элемент (устройство) применен, и обозначение этого документа
   (основной конструкторский документ, межгосударственный стандарт, стандарт Российской Федерации, стандарт
   организации, технические условия); — для функциональной группы — наименование;
3. в графе «Примечание» — рекомендуется указывать технические данные элемента (устройства),
   не содержащиеся в его наименовании (при необходимости), например тип корпуса компонента, ссылка на примечание и др.

При разбивке поля схемы на зоны перечень элементов дополняют графой «Зона» (см. рисунок 4),
указывая в ней обозначение зоны, в которой расположен данный элемент (устройство).

Перечень заполняют сверху вниз. Элементы записывают согласно ГОСТ 2.701-2008
группами в алфавитном порядке буквенных позиционных обозначений (BQ, С, DA, DD, R, Т, VT, X и т. д.).
Подробнее о буквенных позиционных обозначений вы можете узнать перейдя по следующей ссылке:

Префиксы позиционных обозначений.
Название групп записывают в графу «Обозначение» и подчеркивают тонкой линией (Кварцы и пьезоэлементы, Конденсаторы, Схемы интегральные аналоговые …).
После каждой группы оставляют пустой одну строку.
На отечественные элементы указывают ТУ или ГОСТы (точно так же, как и в спецификации),
а на импортные — название фирмы производителя. Если по каким-либо причинам ни ТУ, ни фирма производитель не могут быть указаны,
то целесообразно указать место, где данный элемент можно приобрести. Следует отметить, что если в пределах группы ТУ или ГОСТы элементов повторяются,
то эти ТУ или ГОСТы разрешается записывать отдельно, сразу после названия группы.

В пределах каждой группы, имеющей одинаковые буквенные позиционные обозначения, элементы располагают по возрастанию порядковых номеров
(C1, C2, CЗ, C4, C5,..). В отдельных случаях сведения об элементах, помещаемые на схеме, могут быть неполными, если их объем установлен
в межгосударственных стандартах. На этапах технического предложения, эскизного и технического проектов сведения об элементах,
помещаемые на схеме, могут быть неполными. При необходимости допускается вводить в перечень элементов дополнительные графы,
если они не нарушают запись и не дублируют сведений в основных графах.
При выполнении на схеме цифровых обозначений в перечень их записывают в порядке возрастания.

Для облегчения внесения изменений допускается оставлять несколько незаполненных строк между отдельными группами элементов,
а при большом количестве элементов внутри групп — и между элементами.
Элементы одного типа с одинаковыми параметрами, имеющие на схеме последовательные порядковые
номера, допускается записывать в перечень в одну строку. В этом случае в графу «Поз. обозначение» вписывают
только позиционные обозначения с наименьшим и наибольшим порядковыми номерами, например: R3, R4, С8- С12, а в графу «Кол.» — общее количество таких элементов.

При записи элементов одинакового наименования, отличающихся техническими характеристиками и другими
данными и имеющих одинаковое буквенное позиционное обозначение, допускается в графе «Наименование»
записывать:

1. наименование этих элементов в виде общего наименования;
2. в общем наименовании — наименование, тип и обозначение документа (межгосударственный стандарт,
   технические условия или основной конструкторский документ), на основании которого эти элементы применены
   (см. рисунок 5).

При присвоении позиционных обозначений элементам в пределах групп устройств или при вхождении в изделие одинаковых функциональных групп
в перечень элементов, элементы, относящиеся к устройствам и функциональным группам, записывают отдельно.
Запись элементов, входящих в каждое устройство (функциональную группу), начинают с наименования устройства или функциональной группы,
которое записывают в графе «Наименование» и подчеркивают. При
автоматизированном проектировании наименование устройства (функциональной группы) допускается не подчеркивать.
Ниже наименования устройства (функциональной группы) должна быть оставлена одна свободная строка, выше — не менее одной свободной строки.

Если в состав изделия входят неодинаковые функциональные группы, то этот способ записи является допустимым.
Если на схеме изделия имеются элементы, не входящие в устройства (функциональные группы), то при заполнении перечня
элементов вначале записывают эти элементы без заголовка, а затем устройства, не
имеющие самостоятельных принципиальных схем, и функциональные группы с элементами, входящими в них.
Если в изделии имеется несколько одинаковых устройств или функциональных групп, то в перечне
указывают количество элементов, входящих в одно устройство (функциональную группу).

Общее количество одинаковых устройств (функциональных групп) указывают в графе «Кол.» на одной строке с заголовком.
Если в изделии имеются элементы, не являющиеся самостоятельными конструкциями, то при записи их в
перечень графу «Наименование» не заполняют, а в графе «Примечание» помещают поясняющую надпись или
ссылку на поясняющую надпись на поле схемы (см. рисунок 6).

Перечень элементов должен строго соответствовать электрической принципиальной схеме. После заполнения перечня следует еще раз внимательно проверить наличие элементов и значения их номиналов.
Пример выполнения перечня элементов приведен на рисунке 7-9.

Спецификация для электрической принципиальной схемы гост

Единая система конструкторской документации

ПРАВИЛА ВЫПОЛНЕНИЯ ЭЛЕКТРИЧЕСКИХ СХЕМ

Unified system of design documentation. Rules for presentation of electric schemes

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ»), Автономной некоммерческой организацией «Научно-исследовательский центр CALS-технологий «Прикладная логистика» (АНО НИЦ CALS-технологий «Прикладная логистика»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 мая 2011 г. N 39)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Минэкономики Республики Армения

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

ВНЕСЕНА поправка, опубликованная в ИУС N 1, 2021 год

Поправка внесена изготовителем базы данных

1 Область применения

Настоящий стандарт распространяется на электрические схемы изделий всех отраслей промышленности, а также электрические схемы энергетических сооружений и устанавливает правила их выполнения.

На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты на выполнение электрических схем изделий конкретных видов техники с учетом их специфики.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.051-2006 Единая система конструкторской документации. Электронные документы. Общие положения

ГОСТ 2.053-2006 Единая система конструкторской документации. Электронная структура изделия. Общие положения

ГОСТ 2.104-2006 Единая система конструкторской документации. Основные надписи

ГОСТ 2.701-2008 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

ГОСТ 2.709-89 Единая система конструкторской документации. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах

ГОСТ 2.710-81 Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах

ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения

ГОСТ 2.755-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и сокращения

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

линия взаимосвязи: Отрезок линии, указывающей на наличие связи между функциональными частями изделия.

обозначение элемента (позиционное обозначение): Обязательное обозначение, присваиваемое каждой части объекта и содержащее информацию о виде части объекта, ее номер и, при необходимости, указание о функции данной части в объекте.

[ГОСТ 2.710-81, приложение 2, пункт 3, таблица 2, пункт 3]

установка: Условное наименование объекта в энергетических сооружениях, на который выпускается схема.

устройство: Совокупность элементов, представляющая единую конструкцию.

функциональная группа: Совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию.

функциональная цепь: Совокупность элементов, функциональных групп и устройств (или совокупность функциональных частей) с линиями взаимосвязей, образующих канал или тракт определенного назначения.

функциональная часть: Элемент, устройство, функциональная группа.

элемент схемы: Составная часть схемы, которая выполняет определенную функцию в изделии (установке) и не может быть разделена на части, имеющие самостоятельное назначение и собственные условные обозначения.

3.2 В настоящем стандарте применены следующие сокращения:

ЕСКД — Единая система конструкторской документации;

УГО — условные графические обозначения;

ЭСИ — электронная структура изделия;

КД — конструкторский документ.

4 Основные положения

4.1 Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи.

4.2 Схемы электрические могут быть выполнены как бумажный и (или) электронный КД.

4.3 Общие требования к выполнению, виды и типы схем — по ГОСТ 2.701.

Правила построения условных буквенно-цифровых обозначений элементов, устройств и функциональных групп в схемах электрических — по ГОСТ 2.710.

Примечание — Если схема электрическая выполняется как электронный КД, следует дополнительно руководствоваться ГОСТ 2.051.

4.4 Схемы электрические в зависимости от основного назначения подразделяют на следующие типы:

Источник

Спецификация для электрической принципиальной схемы гост

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 702-ст межгосударственный стандарт ГОСТ 2.701-2008 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.

6 ИЗДАНИЕ (октябрь 2020 г.) с Поправкой* (ИУС 2-2012)

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на схемы, выполненные в бумажной и электронной формах, изделий всех отраслей промышленности, а также на электрические схемы энергетических сооружений (электрических станций, электрооборудования промышленных предприятий и т.п.), устанавливает виды, типы схем и общие требования к их выполнению.

На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, устанавливающие виды, типы, комплектность и требования к выполнению схем на изделия конкретных видов техники с учетом их специфики.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.004 Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ

ГОСТ 2.053 Единая система конструкторской документации. Электронная структура изделия. Общие положения

ГОСТ 2.104 Единая система конструкторской документации. Основные надписи

ГОСТ 2.201 Единая система конструкторской документации. Обозначение изделий и конструкторских документов

ГОСТ 2.301 Единая система конструкторской документации. Форматы

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 вид схемы: Классификационная группировка схем, выделяемая по признакам принципа действия, состава изделия и связей между его составными частями.

3.2 тип схемы: Классификационная группировка, выделяемая по признаку их основного назначения.

3.3 линия взаимосвязи: Отрезок линии, указывающей на наличие связи между функциональными частями изделия.

3.4 функциональная часть: Элемент, устройство, функциональная группа.

3.5 элемент схемы: Составная часть схемы, которая выполняет определенную функцию в изделии (установке) и не может быть разделена на части, имеющие самостоятельное назначение и собственные условные обозначения .

Здесь и далее знаком «*» отмечены пункты, к которым даны пояснения в приложении А.

3.6 устройство: Совокупность элементов, представляющая единую конструкцию*.

3.7 функциональная группа: Совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию.

3.8 функциональная цепь: Совокупность элементов, функциональных групп и устройств (или совокупность функциональных частей) с линиями взаимосвязей, образующих канал или тракт определенного назначения*.

3.9 установка: Условное наименование объекта в энергетических сооружениях, на который выпускается схема.

4 Виды и типы схем

4.1 Схема — это документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.

4.2 Виды схем в зависимости от видов элементов и связей, входящих в состав изделия (установки), и их коды представлены в таблице 1.

Документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи

Документ, содержащий в виде условных изображений или обозначений составные части изделия, использующие жидкость, и их взаимосвязи

Документ, содержащий в виде условных изображений или обозначений составные части изделия, использующие воздух, и их взаимосвязи

Схема газовая (кроме пневматической схемы)

Документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие с использованием газа, и их взаимосвязи

Документ, содержащий в виде условных изображений или обозначений механические составные части и их взаимосвязи

Документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи вакуума либо создающие вакуум, и их взаимосвязи

Документ, содержащий в виде условных изображений или обозначений оптические составные части изделия по ходу светового луча

Документ, содержащий в виде условных изображений или обозначений составные части энергетических установок и их взаимосвязи

Документ, содержащий в виде условных обозначений состав изделия, входимость составных частей, их назначение и взаимосвязи

Документ, содержащий элементы и взаимосвязи различных видов схем одного типа

1 Для изделия, в состав которого входят элементы разных видов, разрабатывают несколько схем соответствующих видов одного типа, например схему электрическую принципиальную и схему гидравлическую принципиальную, или одну комбинированную схему, содержащую элементы и связи разных видов.

2 На схеме одного вида допускается изображать элементы схем другого вида, непосредственно влияющие на работу схемы этого вида, а также элементы и устройства, не входящие в изделие (установку), на которое (которую) составляют схему, но необходимые для разъяснения принципов работы изделия (установки).

Условные графические обозначения (УГО) таких элементов и устройств, а также их линий взаимосвязи выполняются на схеме штрихпунктирными линиями, равными по толщине линиям взаимосвязи (см. рисунки 1 и 2).

3 Схему деления изделия на составные части (схему деления) выпускают для определения состава изделия.

4.3 Виды схем в зависимости от основного назначения подразделяются на типы. Типы схем и их коды представлены в таблице 2.

Источник

Спецификация для электрической принципиальной схемы гост

Единая система конструкторской документации

ПРАВИЛА ВЫПОЛНЕНИЯ ЭЛЕКТРИЧЕСКИХ СХЕМ

Unified system for design documentation. Rules for presentation of electric schemes

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом стандартов Совета Министров СССР

В.Р.Верченко, Э.Я.Акопян, B.C.Мурашов, Л.Л.Тимощук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 07.10.75 N 2584

3. Стандарт полностью соответствует СТ СЭВ 1188-78

4. ВЗАМЕН ГОСТ 2.702-69, кроме пп.3.23-3.37, 3.61 и приложения 1

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Вводная часть, 3.16, 3.22, 3.37

* На территории Российской Федерации документ не действует. Действует ГОСТ 2.701-2008. — Примечание изготовителя базы данных.

6. ИЗДАНИЕ (ноябрь 2007 г.) с Изменениями N 1, 2, 3, утвержденными в феврале 1980 г., августе 1985 г., июле 1991 г. (ИУС 4-80, 11-85, 10-91)

Настоящий стандарт распространяется на электрические схемы изделий всех отраслей промышленности, а также электрические схемы энергетических сооружений и устанавливает правила их выполнения вручную или автоматизированным способом.

Виды и типы схем и общие требования к выполнению их — по ГОСТ 2.701.

Обозначения буквенно-цифровые в электрических схемах — по ГОСТ 2.710.

Стандарт соответствует СТ СЭВ 1188 в части разд.2-4, 6-9 (см. приложение).

(Измененная редакция, Изм. N 2).

1. ПРАВИЛА ВЫПОЛНЕНИЯ СТРУКТУРНЫХ СХЕМ

1.1. На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними.

1.2. Функциональные части на схеме изображают в виде прямоугольника или условных графических обозначений.

1.3. Графическое построение схемы должно давать наиболее наглядное представление о последовательности взаимодействия функциональных частей в изделии.

На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

1.4. На схеме должны быть указаны наименования каждой функциональной части изделия, если для ее обозначения применен прямоугольник.

На схеме допускается указывать тип элемента (устройства) и (или) обозначение документа (основной конструкторский документ, государственный стандарт, технические условия), на основании которого этот элемент (устройство) применен.

При изображении функциональных частей в виде прямоугольников наименования, типы и обозначения рекомендуется вписывать внутрь прямоугольников.

1.5. При большом количестве функциональных частей допускается взамен наименований, типов и обозначений проставлять порядковые номера справа от изображения или над ним, как правило, сверху вниз в направлении слева направо. В этом случае наименования, типы и обозначения указывают в таблице, помещаемой на поле схемы.

1.6. Допускается помещать на схеме поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени, а также указывать параметры в характерных точках (величины токов, напряжений, формы и величины импульсов, математические зависимости и т.п.).

2. ПРАВИЛА ВЫПОЛНЕНИЯ ФУНКЦИОНАЛЬНЫХ СХЕМ

2.1. На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемой схемой, и связи между этими частями.

2.2. Функциональные части и связи между ними на схеме изображают в виде условных графических обозначений, установленных в стандартах Единой системы конструкторской документации. Отдельные функциональные части допускается изображать в виде прямоугольников.

2.3. Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.

2.4. Допускается при выполнении функциональной схемы пользоваться положениями, указанными в пп.3.6-3.15 и 3.24.

2.5. На схеме должны быть указаны:

для каждой функциональной группы — обозначение, присвоенное ей на принципиальной схеме, и (или) ее наименование; если функциональная группа изображена в виде условного графического обозначения, то ее наименование не указывают;

для каждого устройства, изображенного в виде прямоугольника, — позиционное обозначение, присвоенное ему на принципиальной схеме, его наименование и тип и (или) обозначение документа (основной конструкторский документ, государственный стандарт, технические условия), на основании которого это устройство применено;

для каждого устройства, изображенного в виде условного графического обозначения, — позиционное обозначение, присвоенное ему на принципиальной схеме, его тип и (или) обозначение документа;

для каждого элемента — позиционное обозначение, присвоенное ему на принципиальной схеме, и (или) его тип.

Обозначение документа, на основании которого применено устройство, и тип элемента допускается не указывать.

Наименования, типы и обозначения рекомендуется вписывать в прямоугольники.

2.6. На схеме рекомендуется указывать технические характеристики функциональных частей (рядом с графическими обозначениями или на свободном поле схемы).

2.7. На схеме помещают поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени, а также указывают параметры в характерных точках (величины токов, напряжений, формы и величины импульсов, математические зависимости и т.д.).

3. ПРАВИЛА ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНЫХ СХЕМ

3.1. На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все электрические связи между ними, а также электрические элементы (соединители, зажимы и т.п.), которыми заканчиваются входные и выходные цепи.

(Измененная редакция, Изм. N 2).

3.2. На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям.

3.3. Схемы выполняют для изделий, находящихся в отключенном положении.

В технически обоснованных случаях допускается отдельные элементы схемы изображать в выбранном рабочем положении с указанием на поле схемы режима, для которого изображены эти элементы.

3.4. Элементы и устройства, условные графические обозначения которых установлены в стандартах Единой системы конструкторской документации, изображают на схеме в виде этих условных графических обозначений.

3.5. Элементы или устройства, используемые в изделии частично, допускается изображать на схеме неполностью, ограничиваясь изображением только используемых частей или элементов.

3.4, 3.5. (Измененная редакция, Изм. N 3).

3.6. Элементы и устройства изображают на схемах совмещенным или разнесенным способом.

3.7. При совмещенном способе составные части элементов или устройств изображают на схеме в непосредственной близости друг к другу.

3.8. При разнесенном способе составные части элементов и устройств или отдельные элементы устройств изображают на схеме в разных местах таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно.

Разнесенным способом допускается изображать все и отдельные элементы или устройства.

При выполнении схем рекомендуется пользоваться строчным способом. При этом условные графические обозначения элементов или их составных частей, входящих в одну цепь, изображают последовательно друг за другом по прямой, а отдельные цепи — рядом, образуя параллельные (горизонтальные или вертикальные) строки.

При выполнении схемы строчным способом допускается нумеровать строки арабскими цифрами (черт.1).

3.9. При изображении элементов или устройств разнесенным способом допускается на свободном поле схемы помещать условные графические обозначения элементов или устройств, выполненные совмещенным способом. При этом элементы или устройства, используемые в изделии частично, изображают полностью с указанием использованных и неиспользованных частей или элементов (например, все контакты многоконтактного реле).

Выводы (контакты) неиспользованных элементов (частей) изображают короче, чем выводы (контакты) использованных элементов (частей) (черт.2).

3.8, 3.9. (Измененная редакция, Изм. N 3).

3.10. Схемы выполняют в многолинейном или однолинейном изображении.

3.11. При многолинейном изображении каждую цепь изображают отдельной линией, а элементы, содержащиеся в этих цепях, — отдельными условными графическими обозначениями (черт.3а).

3.12. При однолинейном изображении цепи, выполняющие идентичные функции, изображают одной линией, а одинаковые элементы этих цепей — одним условным графическим обозначением (черт.3б).

а — многолинейное изображение

б — однолинейное изображение

3.11, 3.12. (Измененная редакция, Изм. N 3).

3.13. При необходимости на схеме обозначают электрические цепи. Эти обозначения должны соответствовать требованиям ГОСТ 2.709 или другим нормативно-техническим документам, действующим в отраслях.

3.14. При изображении на одной схеме различных функциональных цепей допускается различать их толщиной линии. На одной схеме рекомендуется применять не более трех размеров линий по толщине. При необходимости на поле схемы помещают соответствующие пояснения.

3.15. Для упрощения схемы допускается несколько электрически не связанных линий связи сливать в линию групповой связи, но при подходе к контактам (элементам) каждую линию связи изображают отдельной линией.

При слиянии линий связи каждую линию помечают в месте слияния, а при необходимости, и на обоих концах условными обозначениями (цифрами, буквами или сочетанием букв и цифр) или обозначениями, принятыми для электрических цепей (см. п.3.13).

Обозначения линий проставляют в соответствии с требованиями, приведенными в ГОСТ 2.721.

Линии электрической связи, сливаемые в линию групповой связи, как правило, не должны иметь разветвлений, т.е. всякий условный номер должен встречаться на линии групповой связи два раза. При необходимости разветвлений их количество указывают после порядкового номера линии через дробную черту (черт.3а).

Источник

Составление спецификации на приборы и средства автоматизации

Спецификация
на приборы и средства автоматизации
выполняется по форме, представленной
в табл. 3. Эта форма может
быть рекомендована только для учебных
работ.

В
правой графе «Номер позиции»
указывают позицию прибо­ров и средств
автоматизации по схеме автоматизации.
В графе «Наименование и краткая
характеристика» указывается название
при­бора, его технические характеристики
и особенности. Например, датчик для
измерения гидростатического давления
(уровня). В графе «Тип прибора»
указывается марка прибора, например,
Метран-150-L.
В графе «Примечание» при необходимости
указывают «Поставляется в комплекте»,
«Разработка специального конструкторского
бюро» или «Разработка ИГХТУ» и
так далее.

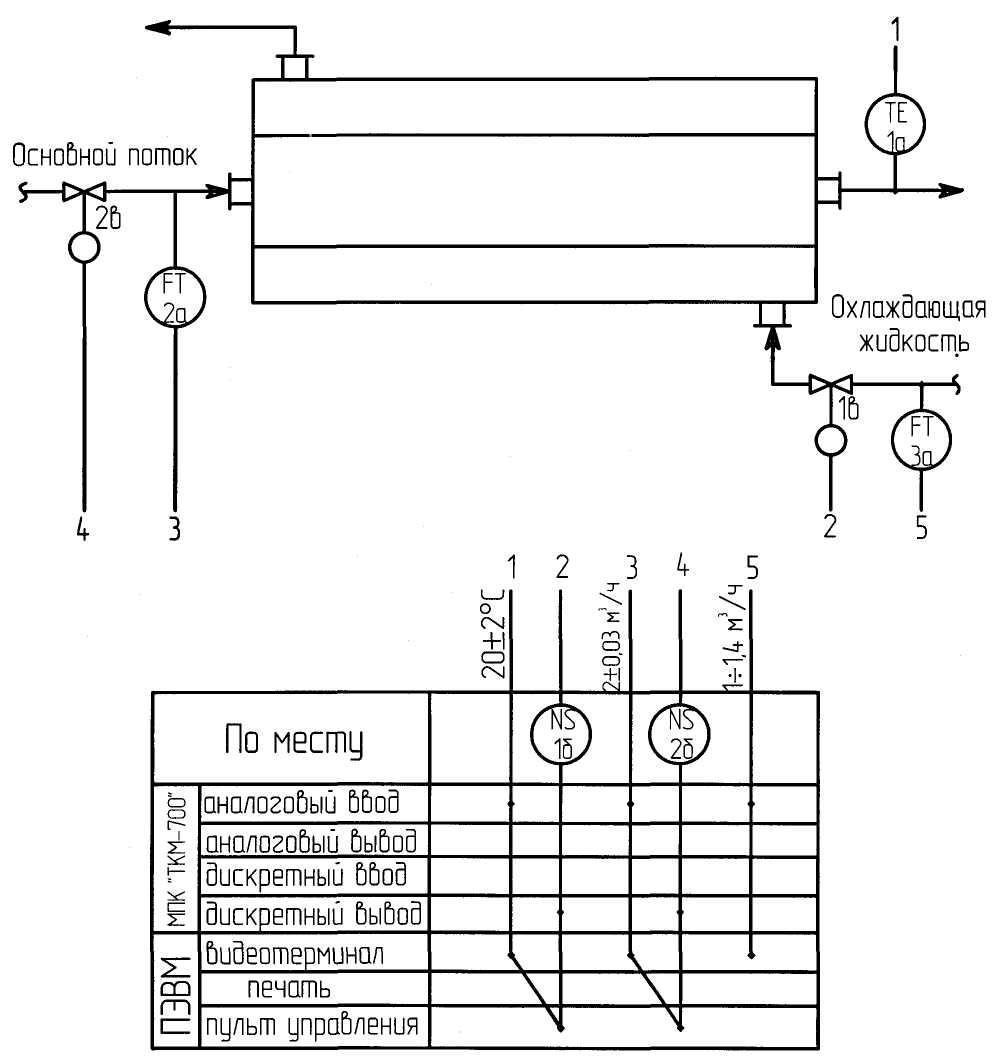

Рис.
14. Развернутая схема автоматизации
теплообменника

Приборы
и средства автоматизации, указанные в
спецификации, следует группировать по
параметрам или по функциональному
признаку.

Таблица
3

Спецификация
на приборы и средства автоматизации

Описание схемы автоматизации

Описание
схемы автоматизации предполагает
объяснения в сжатой форме, какие задачи
по автоматизации данного технологиче­ского
объекта были поставлены и каким образом
решены. Подроб­ное описание того, как
проходит сигнал от точки измерения
через функ­циональные блоки до места
приложения управляющего воздействия
(регулирующего органа), нужно сделать
только для тех контуров, которые являются:

– наиболее
ответственными;

– сложными,
работа которых требует пояснения.

3.2. Принципиальные электрические схемы

Принципиальные
схемы составляют на основании схем
автоматизации, исходя из заданных
алгоритмов функционирования отдельных
узлов контроля, сигнализации,
автоматического управления и общих
технических требований, предъявляемых
к автоматизированному объекту.

Разработка
принципиальных электрических схем
всегда содержит
определенные элементы
творчества и требует умелого применения
электрических цепей и типовых
функциональных узлов, оптимальной
компоновки их
в единую систему с
учетом удовлетворения предъявляемых
к схемам требований, а также возможного
упрощения и минимизации схем. Схема
должна обеспечивать высокую надежность,
простоту и экономичность, четкость
действий при аварийных режимах, удобство
оперативной работы, эксплуатации,
четкость оформления.

Данная
схема должна обеспечивать электроснабжение
всех электроприемников
(ПЛК-программно-логических контроллеров,
ПЭВМ, датчиков, преобразователей,
вторичных приборов, регулирующих
устройств и т.д.)

Согласно
ПУЭ (изд.7 от 08.07.2002г.) надежность
электроснабжения приемников подразделяется
на три категории. Электроприемники
первой категории— электроприемники,
электроснабжение которых может повлечь
за собой опасность для жизни людей,
материальный ущерб, расстройство
сложного технологического процесса,
брак продукции, нарушение функционирования
особо важных элементов коммунального
хозяйства. Электроприемникивторой
категории– электроприемники, перерыв
в электроснабжении которых приводит к
массовому недоотпуску продукции,
простоям оборудования.Третья категория– все остальные электроприемники, не
попадающие под определения первой и
второй категорий. Электроприемники
первой и второй категории должны иметь
два независимых источника электроснабжения
с автоматическим вводом резерва (АВР)
в случае выхода из строя первого
источника. АВР должен привести к
бесперебойности электроснабжения
схемы. Для объектов, отнесенных к третьей
категории достаточно иметь один ввод.
Если на объекте имеются потребители
различных категорий, то для электропитания
следует применять схему электроснабжения
по высшей категории. Можно порекомендовать
применение следующих модификаций АВР:
УАВР-ЩАП12, УАВР-ЩАП23, УАВР-Я8301, УАВР-Я8302,SUE3000,ASCO300,ASCO7000.

В
зависимости от напряжения электроприемников
применяются однофазные или трехфазные
схемы электропитания. Если в проектируемом
объекте отсутствуют электроприемники,
требующие напряжения 380В, схема
электропитания строится однофазной.
Для питания приборов напряжением
постоянного тока 24В или 36В применяются
специальные блоки питания, либо понижающие
трансформаторы с выпрямителями после
них.

Графическое
оформление принципиальных электрических
схем

Графические
обозначения элементов схем устанавливаются
группой стандартов «Обозначения условные
графические в схемах»: ГОСТ 2.721-74
(обозначения общего применения) и рядом
других ГОСТов. Общие правила выполнения
схем определяются стандартами: ГОСТ
2.701-84 «Схемы. Виды и типы. Общие требования
к выполнению»; ГОСТ 2.702-75 «Правила
выполнения электрических схем»; ГОСТ
2.708-81 «Правила выполнения электрических
схем цифровой вычислительной техники».

В
тех случаях, когда возникает необходимость
в применении каких-либо графических
изображений, не предусмотренных
стандартами, допускается применять
нестандартизованные графические
обозначения, приводя при этом необходимые
пояснения на схеме. Условные графические
обозначения элементов, размеры которых
в стандартах не установлены, изображаются
на схемах в размерах, в которых они
выполнены в соответствующих стандартах
на условные графические обозначения.

Допускается
все значения пропорционально уменьшать,
однако при этом просвет между двумя
соседними линиями условного графического
обозначения должен быть не менее 1 мм.
Размеры условных графических обозначений
можно и увеличить, если это, например,
необходимо для вписывания в них поясняющих
знаков.

Обозначение
цепей

Обозначение
участков цепей служит для их опознания
и может также отражать их функциональное
назначение в электрической схеме.
Требования к обозначению цепей
принципиальных электрических схем
определены ГОСТ 2.709-72. Согласно этому
стандарту все участки электрических
цепей, разделенные контактами аппаратов,
обмотками реле, приборов, машин,
резисторами и другими элементами, должны
иметь разное обозначение. Участки цепей,
проходящие через разъемные, разборные
или неразборные контактные соединения,
должны иметь одинаковое обозначение.

Для
обозначения участков цепей принципиальных
электрических схем применяют арабские
цифры и прописные буквы латинского
алфавита. Цифры и буквы, входящие в
обозначение, следует выполнять одним
размером шрифта.

Чтение
принципиальных схем и особенно
эксплуатация электрических установок
значительно упрощаются, если при
разработке схемы производить обозначение
цепей по функциональному признаку в
зависимости от их назначения. Так,
например, может быть рекомендовано для
цепей управления, регулирования и
измерения использовать группу чисел
1-399, для цепей сигнализации 400-799, для
цепей питания 800-999. Вместо групп цифр
функциональная принадлежность цепей
принципиальной схемы может быть выражена
и условно принятыми буквами.

Общие
цепи питания переменным током маркируются
буквами, обозначающими фазы (например
А800, В801 и т.д.). Нулевой провод маркируется
с добавлением буквы N.

Силовые
цепи постоянного тока обозначаются:
нечетными числами – участки цепей
положительной полярности, четными –
участки цепей отрицательной полярности.

Последовательность
обозначений должна быть от ввода
источника питания к потребителю, а
разветвляющиеся участки обозначают
сверху вниз в направлении слева направо.

На
рис. 15 представлен пример принципиальной
электрической схемы распределительной
сети. Схема выполнена с применением
АВР – А1, для питания датчиков с
унифицированным токовым выходным
сигналом применен блок питания для
преобразования сетевого напряжения
220В в стабилизированное напряжение 24В
– А2.
Можно порекомендовать применение
следующих модификаций блоков питания:
Метран-602, Метран-604, Метран-608, Метран-602-Ех,
БП КАРАТ-22, БП-96. Для защиты электропотребителей
применены выключатели автоматические
— QF,
например ВА-47-29.
Схема дополняется перечнем элементов
принципиальной электрической схемы
распределительной сети, где предусмотрено
позиционное обозначение, наименование,
краткая характеристика и количество
блоков питания датчиков с унифицированным
выходным сигналом, блоков питания
контроллера, выключателей автоматических
и т.д. (табл. 4).

Таблица
4

Перечень
элементов принципиальной электрической

схемы распределительной сети

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

Электрическая схема представляет собой документ, в котором по правилам ГОСТ обозначаются связи между составными частями устройств, работающих за счет протекания электроэнергии. Как Вы понимаете, этот чертеж дает понимание электрикам о том, как работает установка и из каких элементов она состоит. Основное назначение электросхемы – помощь в подключении установок, а также поиске неисправности в цепи.

Для начала следует разобраться, что подразумевают под типами, а что под видами документов. Итак, согласно ГОСТ 2.701-84, существуют следующие виды схем (в скобках краткое обозначение):

1. Электрические (Э).
2. Гидравлические (Г).
3. Пневматические (П).
4. Газовые (Х).
5. Кинематические (К).
6. Вакуумные (В).
7. Оптические (Л).
8. Энергетические (Р).
9. Деления (Е).
10. Комбинированные (С).

Что, касается типов, основными считаются:

1. Структурные (1).
2. Функциональные (2).
3. Принципиальные (полные) (3).
4. Соединений (монтажные) (4).
5. Подключения (5).
6. Общие (6).
7. Расположение (7).
8. Объединенные (8).

Исходя из указанных обозначений, можно по наименованию электросхемы понять ее вид и тип.

Далее мы подробно рассмотрим, назначение и состав каждой из перечисленных типов электросхем. Рекомендуем перед этим ознакомиться со стандартными условными обозначениями на схемах, чтобы было еще проще понять, что собой представляет каждый вариант чертежа.

1. Виды электрических схем

1.1. Структурная схема

Этот тип документа является наиболее простым и дает понимание о том, как работает электроустановка и из чего она состоит. Графическое изображение всех элементов цепи позволяет изначально увидеть общую картину, чтобы переходить к более сложному процессу подключения или же ремонта. Порядок чтения обозначается стрелочками и поясняющими надписями, что позволяет разобраться в структурной электрической схеме даже начинающему электрику. Принцип построения Вы можете увидеть на примере ниже:

Рисунок 1 — Структурная схема

1.2. Функциональная схема

Функциональная электросхема установки, по сути, не слишком отличается от структурной. Единственное отличие – более подробное описание всех составляющих узлов цепи. Выглядит этот документ следующим образом:

Рисунок 2 — Функциональная схема

1.3. Принципиальная схема

Принципиальная электрическая схема чаще всего применяется в распределительных сетях, т.к. дает самое раскрытое пояснение о том, как работает рассматриваемое электрооборудование. На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная (рисунок 3) или полная (рисунок 4). В первом случае на чертеже изображают только первичные сети, называемые также силовыми. Пример однолинейного изображения Вы можете увидеть ниже:

Рисунок 3 — Однолинейная принципиальная схема

Полная принципиальная схема может быть развернутой или элементной. Если электроустановка несложная и на один главный чертеж можно нанести все пояснения, достаточно сделать развернутый план. Если же Вы имеете дело со сложной аппаратурой, которая имеет в составе цепь управления, автоматизации и измерения, лучше разнести все отдельные узлы на разные листы, чтобы не запутаться.

Рисунок 4 — Полная принципиальная схема

Существует также принципиальная электросхема изделия. Этот тип документа представляет собой своеобразную выкопировку из общего плана, на которой обозначено только, как работает и из чего состоит определенный узел.

1.4. Монтажная схема

Эту разновидность электрических схем мы чаще всего используем, когда рассказываем о том, как самостоятельно выполнить монтаж электропроводки. Дело в том, что на монтажной электросхеме можно показать точное расположение всех элементов цепи, способ их соединения, а также буквенно-цифровые характеристики составляющих чертеж установок. Если взять за пример схему электропроводки в однокомнатной квартире рисунок 5, на ней мы увидим, где нужно размещать розетки, выключатели, светильники и остальные изделия.

Рисунок 5 — Монтажная схема

Основное назначение монтажной схемы – руководство для проведения электромонтажных работ. Согласно подготовленному чертежу можно понять, где, что и как нужно подключать.

1.5. Объединенная схема

Ну и последней из применяемых в распределительных сетях электросхемой является объединенная рисунок 6, которая может включать в себя несколько видов и типов документов. Ее используют в том случае, если можно без сильного нагромождения чертежа обозначить все важные особенности цепи. Используют объединенный проект чаще всего на предприятиях. Домашним мастерам такой тип схемы вряд ли может встретиться. Пример Вы можете увидеть ниже:

Рисунок 6 — Объединённая схема

2. Условно-графические обозначения на электрических схемах

Все элементы на схемах изображаются условными графическими обозначениями, начертание и размеры которых установлены в стандартах ЕСКД (ГОСТ 2.721-74 … ГОСТ 2.796-81).

В схемах, насыщенных условными графическими обозначениями, допускается все обозначения пропорционально уменьшать или увеличивать, при этом расстояние (просвет) между двумя соседними линиями условного графического обозначения должно быть не менее 1,0 мм. Условные графические обозначения элементов, используемых как составные части обозначений других элементов, можно изображать уменьшенными по сравнению с остальными элементами (например, резистор в ромбической антенне).

Расстояние между отдельными условными графическими обозначениями должно быть не менее 2,0 мм.

Изображения элементов вычерчиваются на схемах в положении, установленном соответствующим стандартом, либо повернутыми на угол, кратный 90°, по отношению к этому положению. В отдельных случаях допускается условные графические обозначения поворачивать на угол, кратный 45°, или изображать зеркально развернутыми.

Условные графические обозначения, содержащие буквенные, цифровые можно поворачивать против часовой стрелки только на угол 90° или 45°.

Условные графические обозначения, соотношение размеров которых приведено в соответствующих стандартах на модульной сетке, должны изображаться на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки М.

Рисунок 7 – Модульная сетка

При этом шаг модульной сетки для каждой схемы может быть любым но одинаковым для всех элементов и устройств данной схемы.

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В таблице 1 Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Таблица 1 — Обозначение коробок, щитов, шкафов, пультов

Наименование	Изображение	Наименование	Изображение
Коробка ответвительная		Щиток групповой аварийного освещения
Коробка вводная		Шкаф, панель, пульт, щиток, одностороннего обслуживания
Коробка протяжная, ящик протяжной		Шкаф, панель двустороннего обслуживания
Коробка, ящик с зажимами		Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания ( на примере – из 2х шкафов)
Щиток групповой рабочего освещения		Щит открытый (на примере – из 3х панелей)
Щиток магистральный рабочего освещения		Шкаф, щит, пульт из нескольких панелей двустороннего обслуживания ( на примере – из 3х шкафов)

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Таблица 2 – Обозначение выключателей, переключателей и штепсельных розеток

Наименование	Изображение	Наименование	Изображение
Выключатель. Общее изображение.		Штепсельная розетка. Общее изображение.
Выключатель для открытой установки со степенью защиты от IP20 до IP23:	1- полюсный		Штепсельная розетка открытой  установки со степенью защиты от IP20 до IP23:	2х полюсная
1- полюсный сдвоенный		2х полюсная сдвоенная
1- полюсный строенный		2х полюсная с защитным контактом
2хполюсный		3х полюсная с защитным контактом
3хполюсный
Выключатель для скрытой установки со степенью защиты от IP20 до IP23:	1- полюсный		Штепсельная розетка для скрытой установки со степенью защиты от IP20 до IP23:	2х полюсная
1- полюсный сдвоенный		2х полюсная сдвоенная
1- полюсный строенный		2х полюсная с защитным контактом
2хполюсный		3х полюсная с защитным контактом
Выключатель для отрытой установки со степенью защиты от IP44 до IP55:	1- полюсный		Штепсельная розетка со степенью защиты от IP44 до IP55:	2х полюсная
2х полюсный		2х полюсная с защитным контактом
3х полюсный		3х полюсная с защитным контактом
Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23:	1- полюсный		Блоки с выключателями и двухполюсной штепсельной розеткой для открытой установки со степенью защиты IP20 до IP23:	Один выключатель и штепсельная розетка
2х полюсный		Два выключателя и штепсельная розетка
3х полюсный		Три выключателя и штепсельная розетка
Переключатель на два направления без нулевого положения со степенью защиты от IP44 до IP55:	1- полюсный		Блоки с выключателями и двухполюсной штепсельной розеткой для скрытой установки со степенью защиты IP20 до IP23:	Один выключатель и штепсельная розетка

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

Таблица 3 – Изображения светильников и прожекторов при совмещенном изображении на плане оборудования и электрических сетей

Наименование	Изображение	Наименование	Изображение
Светильник с лампой накаливания. Общее изображение		Люстра
Светильник с лампой накаливания на тросе		Прожектор
Светильник с лампой накаливания на стене здания, сооружения для наружного освещения.		Группа прожекторов с направлением оптической оси в одну сторону
Светильник с люминесцентными лампами		Группа прожекторов с направлением оптической оси во все стороны
Светильник с люминесцентными лампами, установленными в линию		Светофор сигнальный(с тремя лампами)
Светильник с люминесцентной лампой на кронштейне  для наружного освещения		Патрон ламповый стенной
Светильник с разрядной лампой высокого давления на кронштейне для наружного освещения		Патрон ламповый: подвесной
Светильник с разрядной лампой высокого давления на опоре для наружного освещения		Патрон ламповый: потолочный

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Таблица 4 – Условно графическое обозначение электрических машин

Наименование	Изображение	Наименование	Изображение
Статор. Обмотка статора. Общее обозначение.		Ротор. Общее обозначение.
Ротор с обмоткой, коллектором и щетками.		Машина электрическая. Общее обозначение.
Машина асинхронная трехфазная с шестью выведенными концами фаз обмотки статора и с короткозамкнутым ротором.		Внутри окружности допускается указывать следующие данные: а) род машины (генератор – Г (G), двигатель – М (М), тахогенератор – ТГ(BR), и др.; б) род тока, число фаз или вид соединения обмоток
Машина асинхронная трехфазная с фазным ротором, обмотка которого соединена в звезду, обмотка статора – в треугольник.		Машина синхронная трехфазная неявнополюсная с обмоткой возбуждения на роторе; обмотка статора соединена в треугольник.
Машина постоянного тока с последовательным возбуждением		Машина постоянного тока с параллельным возбуждением
Машина постоянного тока с независимым возбуждением		Машина постоянного тока со смешанным возбуждением
Машина постоянного тока с возбуждением от постоянных магнитов		Двигатель коллекторный однофазный последовательного возбуждения.

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Таблица 5 — Условно графическое обозначение трансформаторов, автотрансформаторов, дросселей

Наименование	Изображение	Наименование	Изображение
Обмотка трансформатора, автотрансформатора, дросселя и магнитного усилителя.		Трансформатор однофазный с магнитопроводом
Трансформатор однофазный с магнитопроводом трехобмоточный		Автотрансформатор однофазный с магнитопроводом
Трансформатор тока с одной вторичной обмоткой		Дроссель с ферромагнитным магнитопроводом

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

Таблица 6 — Условно графическое обозначение некоторых электроизмерительных приборов

Наименование	Изображение	Наименование	Изображение
Электросчетчик		Датчик температуры
Амперметр		Гальванометр
Вольтметр		Осциллограф

А вот, кстати, полезная для начинающих слесарей — электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Таблица 7 – Линии электрической связи, провода, кабели и шины

Наименование	Изображение	Наименование	Изображение
Линия электрической связи, провод, шина, кабель		Графическое пересечение двух линий связи, электрически не соединенных
Корпус машины, аппарата, прибора		Линии электрической связи с двумя ответвлениями
Заземление

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока.

Таблица 8 – Род тока и напряжения, виды соединения обмоток, формы импульсов

Наименование	Изображение	Наименование	Изображение
Ток постоянный		Ток переменный, трехфазный 50 Гц
Ток переменный		Полярность отрицательная
Ток постоянный и переменный		Полярность положительная

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются эти устройства на электросхемах:

Таблица 9 – Коммутационные устройства и контактные соединения

Наименование	Изображение	Наименование	Изображение
Контакт коммутационного устройства. Общее обозначение:		Контакт концевого выключателя: 1)замыкающий
А) замыкающий Б) размыкающий В) переключающий		2) размыкающий
	Выключатель ручной
Контакт, замыкающий с замедлением, действующим:		Контакт контактного соединения
1) при срабатывании 2) при возврате		1) разъемного соединения 2) сборного соединения 3) неразборного соединения
3) при срабатывании и возврате
Контакт, размыкающий с замедлением, действующий: 1) при срабатывании		Соединение контактное разъемное
2) при возврате 3) при срабатывании и возврате		Переключатель однополюсный многопозиционный
Контакт термореле

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.).

Таблица 10 – Условно графическое обозначение (диоды, резисторы, транзисторы)

Диод
Стабилитрон
Тиристор
Фотодиод
Светодиод
Фоторезистор
Солнечный фотоэлемент
Транзистор
Конденсатор
Дроссель
Сопротивление

В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
2. КУ – кнопка управления.
3. КВ – конечный выключатель.
4. КК – командо-контроллер.
5. ПВ – путевой выключатель.
6. ДГ – главный двигатель.
7. ДО – двигатель насоса охлаждения.
8. ДБХ – двигатель быстрых ходов.
9. ДП – двигатель подач.
10. ДШ – двигатель шпинделя.

Помимо этого в маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

Таблица 11 — Буквенные обозначения элементов радиотехнических и электрических схем

3. Чтение электрических схем

Что значит прочитать схему.

В дальнейшем нам все время придется работать со схемами — читать схемы. А прочитать схему — это значит почерпнуть из нее сведения, необходимые для выполнения определенной работы. Так, например, если нужно рассчитать ток КЗ, то чтение схемы сводится к выборке из нес данных для расчета. В других случаях прочитать схему необходимо, чтобы: понять принцип: действия электроустановки; выяснить назначение того или иного ее элемента; определить, что с чем следует соединить; обнаружить ложную цепь и найти способ ее устранения; проверить, верно ли задан режим работы и т. п. Одним словом, разнообразных задач, которые решаются в результате чтения схем, — много, и задачи эти не только различны, но и разнообразны. Соответственно различны и разнообразны приемы, с помощью которых читают схемы.

К чтению схем нужно подготовиться, т. е. накопить необходимый минимум знаний, точно так же, как перед чтением текста нужно изучить алфавит, правила словообразования и словосочетания. Эти обстоятельства определили способ построения книги.

Что же такое схема? Слово схема употребляют в нескольких значениях.

1. Схема — это конструкторский документ (своеобразный чертеж), в котором составные части изделия — его элементы и связи между ними изображены условно, без соблюдения масштаба. Так, например, элементами электрической схемы являются резисторы, лампы, трансформаторы, двигатели и другие электротехнические изделия. А связями между ними служат проводники.
2. Схемой называют также предмет или набор предметов, например интегральная схема и т. п.
3. Когда говорит: схема работает, схема неисправна, элемент схемы перегревается, то ясно, что речь идет не о чертеже, а о самой электроустановке. Действительно, перегреваться может резистор (элемент схемы), но не его изображение. Одним словом, Электроустановка и ее схема далеко не одно и то же, точно так же как не одно и то же, машина и ее чертеж. В этом пособии под словом схема, как правило, подразумевается не собственно чертеж, а то, что на нем изображено.

Порядок чтения электрических схем и чертежей.

Прежде всего, необходимо ознакомиться с наличными чертежами (или составить оглавление, если его нет) и систематизировать чертежи (если этого не сделано в проекте) по назначению.

Чертежи чередуют в таком порядке, чтобы чтение каждого последующего являлось естественным продолжением чтения предыдущего. Затем уясняют принятую систему обозначений и маркировки.

Если она не отражена на чертежах, то ее выясняют и записывают.

На выбранном чертеже читают все надписи, начиная со штампа, затем примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации обязательно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями.

Если на чертеже имеются ссылки на другие чертежи, то нужно найти эти чертежи и разобраться в содержании ссылок. Например, в одну схему входит контакт, принадлежащий аппарату, изображенному на другой схеме. Значит, нужно уяснить, что это за аппарат, для чего служит, в каких условиях работает и т. п.

При чтении чертежей, отражающих электропитание, электрическую защиту, управление, сигнализацию и т. п.:

1. определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано,
2. расчленяют схему па простые цени и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти па схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д.,
3. строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии,
4. оценивают последствия вероятных неисправностей: не замыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка,
5. нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п.,
6. проверяют схему па отсутствие ложных цепей,
7. оценивают надежность электропитания и режим работы оборудования,
8. проверяют выполнение мер, обеспечивающих безопасность.

Единая система конструкторской документации — комплекс государственных стандартов, устанавливающих взаимосвязанные правила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой организациями и предприятиями.

Все элементы на схемах изображаются условными графическими обозначениями, начертание и размеры которых установлены в стандартах ЕСКД (ГОСТ 2.721-74 … ГОСТ 2.796-81).

Схема — это конструкторский документ (своеобразный чертеж), в котором составные части изделия — его элементы и связи между ними изображены условно, без соблюдения масштаба.

По освоению данного раздела обучающийся сможет оформлять и читать электрические схемы и чертежи, что является основой при изучении последующих модулей учебного пособия и использования рабочей документации на производстве.

Просмотров: 5 376
