Как составить блок схему по словесному алгоритму

Блок-схема: примеры, элементы, построение. Блок-схемы алгоритмов

В этой статье будут рассмотрены примеры блок-схем, которые могут встретиться вам в учебниках по информатике и другой литературе. Блок-схема представляет собой алгоритм, по которому решается какая-либо задача, поставленная перед разработчиком. Сначала нужно ответить на вопрос, что такое алгоритм, как он представляется графически, а самое главное – как его решить, зная определенные параметры. Нужно сразу отметить, что алгоритмы бывают нескольких видов.

Что такое алгоритм?

Это слово ввел в обиход математик Мухаммед аль-Хорезми, который жил в период 763-850 года. Именно он является человеком, который создал правила выполнения арифметических действий (а их всего четыре). А вот ГОСТ от 1974 года, который гласит, что:

Алгоритм – это точное предписание, которое определяет вычислительный процесс. Причем имеется несколько переменных с заданными значениями, которые приводят расчеты к искомому результату.

Алгоритм позволяет четко указать исполнителю выполнять строгую последовательность действий, чтобы решить поставленную задачу и получить результат. Разработка алгоритма – это разбивание одной большой задачи на некую последовательность шагов. Причем разработчик алгоритма обязан знать все особенности и правила его составления.

Особенности алгоритма

Всего можно выделить восемь особенностей алгоритма (независимо от его вида):

1. Присутствует функция ввода изначальных данных.
2. Есть вывод некоего результата после завершения алгоритма. Нужно помнить, что алгоритм нужен для того, чтобы достичь определенной цели, а именно – получить результат, который имеет прямое отношение к исходным данным.
3. У алгоритма должна быть структура дискретного типа. Он должен представляться последовательными шагами. Причем каждый следующий шаг может начаться только после завершения предыдущего.
4. Алгоритм должен быть однозначным. Каждый шаг четко определяется и не допускает произвольной трактовки.
5. Алгоритм должен быть конечным – необходимо, чтобы он выполнялся за строго определенное количество шагов.
6. Алгоритм должен быть корректным – задавать исключительно верное решение поставленной задачи.
7. Общность (или массовость) – он должен работать с различными исходными данными.
8. Время, которое дается на решение алгоритма, должно быть минимальным. Это определяет эффективность решения поставленной задачи.

А теперь, зная, какие существуют блок-схемы алгоритмов, можно приступить к рассмотрению способов их записи. А их не очень много.

Словесная запись

Такая форма, как правило, применяется при описании порядка действий для человека: «Пойди туда, не знаю куда. Принеси то, не знаю что».

Конечно, это шуточная форма, но суть понятна. В качестве примера можно привести еще, например, привычную запись на стеклах автобусов: «При аварии выдернуть шнур, выдавить стекло».

Здесь четко ставится условие, при котором нужно выполнить два действия в строгой последовательности. Но это самые простые алгоритмы, существуют и более сложные. Иногда используются формулы, спецобозначения, но при обязательном условии – исполнитель должен все понимать.

Допускается изменять порядок действий, если необходимо вернуться, например, к предыдущей операции либо обойти какую-то команду при определенном условии. При этом команды желательно нумеровать и обязательно указывается команда, к которой происходит переход: «Закончив все манипуляции, повторяете пункты с 3 по 5».

Запись в графической форме

В этой записи участвуют элементы блок-схем. Все элементы стандартизированы, у каждой команды имеется определенная графическая запись. А конкретная команда должна записываться внутри каждого из блоков обычным языком или математическими формулами. Все блоки должны соединяться линиями – они показывают, какой именно порядок у выполняемых команд. Собственно, этот тип алгоритма более подходит для использования в программном коде, нежели словесный.

Запись на языках программирования

В том случае, если алгоритм необходим для того, чтобы задачу решала программа, установленная на ПК, то нужно его записывать специальным кодом. Для этого существует множество языков программирования. И алгоритм в этом случае называется программой.

Блок-схемы

Блок-схема – это представление алгоритма в графической форме. Все команды и действия представлены геометрическими фигурами (блоками). Внутри каждой фигуры вписывается вся информация о тех действиях, которые нужно выполнить. Связи изображены в виде обычных линий со стрелками (при необходимости).

Для оформления блок-схем алгоритмов имеется ГОСТ 19.701-90. Он описывает порядок и правила создания их в графической форме, а также основные методы решения. В этой статье приведены основные элементы блок-схем, которые используются при решении задач, например, по информатике. А теперь давайте рассмотрим правила построения.

Основные правила составления блок-схемы

Можно выделить такие особенности, которые должны быть у любой блок-схемы:

1. Обязательно должно присутствовать два блока – «Начало» и «Конец». Причем в единичном экземпляре.
2. От начального блока до конечного должны быть проведены линии связи.
3. Из всех блоков, кроме конечного, должны выходить линии потока.
4. Обязательно должна присутствовать нумерация всех блоков: сверху вниз, слева направо. Порядковый номер нужно проставлять в левом верхнем углу, делая разрыв начертания.
5. Все блоки должны быть связаны друг с другом линиями. Именно они должны определять последовательность, с которой выполняются действия. Если поток движется снизу вверх или справа налево (другими словами, в обратном порядке), то обязательно рисуются стрелки.
6. Линии делятся на выходящие и входящие. При этом нужно отметить, что одна линия является для одного блока выходящей, а для другого входящей.
7. От начального блока в схеме линия потока только выходит, так как он является самым первым.
8. А вот у конечного блока имеется только вход. Это наглядно показано на примерах блок-схем, которые имеются в статье.
9. Чтобы проще было читать блок-схемы, входящие линии изображаются сверху, а исходящие снизу.
10. Допускается наличие разрывов в линиях потока. Обязательно они помечаются специальными соединителями.
11. Для облегчения блок-схемы разрешается всю информацию прописывать в комментариях.

Графические элементы блок-схем для решения алгоритмов представлены в таблице:

Линейный тип алгоритмов

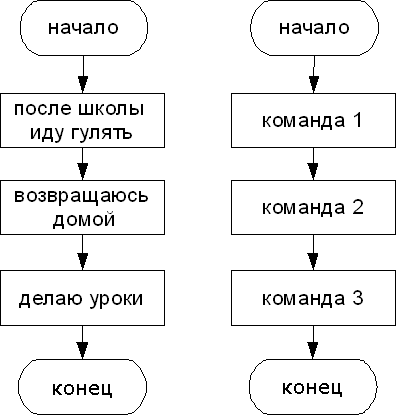

Это самый простой вид, который состоит из определенной последовательности действий, они не зависят от того, какие данные вписаны изначально. Есть несколько команд, которые выполняются однократно и только после того, как будет сделана предшествующая. Линейная блок-схема выглядит таким образом:

Причем связи могут идти как сверху вниз, так и слева направо. Используется такая блок-схема для записи алгоритмов вычислений по простым формулам, у которых не имеется ограничений на значения переменных, входящих в формулы для расчета. Линейный алгоритм – это составная часть сложных процессов вычисления.

Разветвляющиеся алгоритмы

Блок-схемы, построенные по таким алгоритмам, являются более сложными, нежели линейные. Но суть не меняется. Разветвляющийся алгоритм – это процесс, в котором дальнейшее действие зависит от того, как выполняется условие и какое получается решение. Каждое направление действия – это ветвь.

На схемах изображаются блоки, которые называются «Решение». У него имеется два выхода, а внутри прописывается логическое условие. Именно от того, как оно будет выполнено, зависит дальнейшее движение по схеме алгоритма. Можно разделить разветвляющиеся алгоритмы на три группы:

1. «Обход» – при этом одна из веток не имеет операторов. Другими словами, происходит обход нескольких действий другой ветки.
2. «Разветвление» – каждая ветка имеет определенный набор выполняемых действий.
3. «Множественный выбор» – это разветвление, в котором есть несколько веток и каждая содержит в себе определенный набор выполняемых действий. Причем есть одна особенность – выбор направления напрямую зависит от того, какие заданы значения выражений, входящих в алгоритм.

Это простые алгоритмы, которые решаются очень просто. Теперь давайте перейдем к более сложным.

Циклический алгоритм

Здесь все предельно понятно – циклическая блок-схема представляет алгоритм, в котором многократно повторяются однотипные вычисления. По определению, цикл – это определенная последовательность каких-либо действий, выполняемая многократно (более, чем один раз). И можно выделить несколько типов циклов:

1. У которых известно число повторений действий (их еще называют циклами со счетчиком).
2. У которых число повторений неизвестно – с постусловием и предусловием.

Независимо от того, какой тип цикла используется для решения алгоритма, у него обязательно должна присутствовать переменная, при помощи которой происходит выход. Именно она определяет количество повторений цикла. Рабочая часть (тело) цикла – это определенная последовательность действий, которая выполняется на каждом шаге. А теперь более детально рассмотрим все типы циклов, которые могут встретиться при составлении алгоритмов и решении задач по информатике.

Циклы со счетчиками

На рисунке изображена простая блок-схема, в которой имеется цикл со счетчиком. Такой тип алгоритмов показывает, что заранее известно количество повторений данного цикла. И это число фиксировано. При этом переменная, считающая число шагов (повторений), так и называется – счетчик. Иногда в учебниках можно встретить иные определения – параметр цикла, управляющая переменная.

Блок-схема очень наглядно иллюстрирует, как работает цикл со счетчиком. Прежде чем приступить к выполнению первого шага, нужно присвоить начальное значение счетчику – это может быть любое число, оно зависит от конкретного алгоритма. В том случае, когда конечное значение меньше величины счетчика, начнет выполняться определенная группа команд, которые составляют тело цикла.

После того, как тело будет выполнено, счетчик меняется на величину шага счетчика, обозначенную буквой h. В том случае, если значение, которое получится, будет меньше конечного, цикл будет продолжаться. И закончится он лишь в тогда, когда конечное значение будет меньше, чем счетчик цикла. Только в этом случае произойдет выполнение того действия, которое следует за циклом.

Обычно в обозначениях блок-схем используется блок, который называется «Подготовка». В нем прописывается счетчик, а затем указываются такие данные: начальное и конечное значения, шаг изменения. На блок-схеме это параметры I н, Ik и h, соответственно. В том случае, когда h=1, величину шага не записывают. В остальных случаях делать это обязательно. Необходимо придерживаться простого правила – линия потока должна входить сверху. А линия потока, которая выходит снизу (или справа, в зависимости от конкретного алгоритма), должна показывать переход к последующему оператору.

Теперь вы полностью изучили описание блок-схемы, изображенной на рисунке. Можно перейти к дальнейшему изучению. Когда используется цикл со счетчиком, требуется соблюдать определенные условия:

1. В теле не разрешается изменять (принудительно) значение счетчика.
2. Запрещено передавать управление извне оператору тела. Другими словами, войти в цикл можно только из его начала.

Циклы с предусловием

Этот тип циклов применяется в тех случаях, когда количество повторений заранее неизвестно. Цикл с предусловием – это тип алгоритма, в котором непосредственно перед началом выполнения тела осуществляется проверка условия, при котором допускается переход к следующему действию. Обратите внимание на то, как изображаются элементы блок-схемы.

В том случае, когда условие выполняется (утверждение истинно), происходит переход к началу тела цикла. Непосредственно в нем изменяется значение хотя бы одной переменной, влияющей на значение поставленного условия. Если не придерживаться этого правила, получим «зацикливание». В том случае, если после следующей проверки условия выполнения тела цикла оказывается, что оно ложное, то происходит выход.

В блок-схемах алгоритмов допускается осуществлять проверку не истинности, а ложности начального условия. При этом из цикла произойдет выход только в том случае, если значение условия окажется истинным. Оба варианта правильные, их использование зависит от того, какой конкретно удобнее использовать для решения той или иной задачи. Такой тип цикла имеет одну особенность – тело может не выполниться в случае, когда условие ложно или истинно (в зависимости от варианта, который применяется для решения алгоритма).

Ниже приведена блок-схема, которая описывает все эти действия:

Что такое цикл с постусловием?

Если внимательно присмотреться, то этот вид циклов чем-то похож на предыдущий. Самостоятельно построить блок-схему, описывающую этот цикл, мы сейчас и попробуем. Особенность заключается в том, что неизвестно заранее число повторений. А условие задается уже после того, как произошел выход из тела. Отсюда видно, что тело, независимо от решения, будет выполняться как минимум один раз. Для наглядности взгляните на блок-схему, описывающую выполнение условия и операторов:

Ничего сложного в построении алгоритмов с циклами нет, достаточно в них только один раз разобраться. А теперь перейдем к более сложным конструкциям.

Сложные циклы

Сложные – это такие конструкции, внутри которых есть один или больше простых циклов. Иногда их называют вложенными. При этом те конструкции, которые охватывают иные циклы, называют «внешними». А те, которые входят в конструкцию внешних – внутренними. При выполнении каждого шага внешнего цикла происходит полная прокрутка внутреннего, как представлено на рисунке:

Вот и все, вы рассмотрели основные особенности построения блок-схем для решения алгоритмов, знаете принципы и правила. Теперь можно рассмотреть конкретные примеры блок-схем из жизни. Например, в психологии такие конструкции используются для того, чтобы человек решил какой-то вопрос:

Или пример из биологии для решения поставленной задачи:

Решение задач с блок-схемами

А теперь рассмотрим примеры задач с блок-схемами, которые могут попасться в учебниках информатики. Например, задана блок-схема, по которой решается какой-то алгоритм:

При этом пользователь самостоятельно вводит значения переменных. Допустим, х=16, а у=2. Процесс выполнения такой:

1. Производится ввод значений х и у.
2. Выполняется операция преобразования: х=√16=4.
3. Выполняется условие: у=у 2 =4.
4. Производится вычисление: х=(х+1)=(4+1)=5.
5. Дальше вычисляется следующая переменная: у=(у+х)=(5+4)=9.
6. Выводится решение: у=9.

На этом примере блок-схемы по информатике хорошо видно, как происходит решение алгоритма. Нужно обратить внимание на то, что значения х и у задаются на начальном этапе и они могут быть любыми.

Источник

В этой статье будут рассмотрены примеры блок-схем, которые могут встретиться вам в учебниках по информатике и другой литературе. Блок-схема представляет собой алгоритм, по которому решается какая-либо задача, поставленная перед разработчиком. Сначала нужно ответить на вопрос, что такое алгоритм, как он представляется графически, а самое главное – как его решить, зная определенные параметры. Нужно сразу отметить, что алгоритмы бывают нескольких видов.

Что такое алгоритм?

Это слово ввел в обиход математик Мухаммед аль-Хорезми, который жил в период 763-850 года. Именно он является человеком, который создал правила выполнения арифметических действий (а их всего четыре). А вот ГОСТ от 1974 года, который гласит, что:

Алгоритм – это точное предписание, которое определяет вычислительный процесс. Причем имеется несколько переменных с заданными значениями, которые приводят расчеты к искомому результату.

Алгоритм позволяет четко указать исполнителю выполнять строгую последовательность действий, чтобы решить поставленную задачу и получить результат. Разработка алгоритма – это разбивание одной большой задачи на некую последовательность шагов. Причем разработчик алгоритма обязан знать все особенности и правила его составления.

Особенности алгоритма

Всего можно выделить восемь особенностей алгоритма (независимо от его вида):

1. Присутствует функция ввода изначальных данных.
2. Есть вывод некоего результата после завершения алгоритма. Нужно помнить, что алгоритм нужен для того, чтобы достичь определенной цели, а именно – получить результат, который имеет прямое отношение к исходным данным.
3. У алгоритма должна быть структура дискретного типа. Он должен представляться последовательными шагами. Причем каждый следующий шаг может начаться только после завершения предыдущего.
4. Алгоритм должен быть однозначным. Каждый шаг четко определяется и не допускает произвольной трактовки.
5. Алгоритм должен быть конечным – необходимо, чтобы он выполнялся за строго определенное количество шагов.
6. Алгоритм должен быть корректным – задавать исключительно верное решение поставленной задачи.
7. Общность (или массовость) – он должен работать с различными исходными данными.
8. Время, которое дается на решение алгоритма, должно быть минимальным. Это определяет эффективность решения поставленной задачи.

А теперь, зная, какие существуют блок-схемы алгоритмов, можно приступить к рассмотрению способов их записи. А их не очень много.

Словесная запись

Такая форма, как правило, применяется при описании порядка действий для человека: «Пойди туда, не знаю куда. Принеси то, не знаю что».

Конечно, это шуточная форма, но суть понятна. В качестве примера можно привести еще, например, привычную запись на стеклах автобусов:«При аварии выдернуть шнур, выдавить стекло».

Здесь четко ставится условие, при котором нужно выполнить два действия в строгой последовательности. Но это самые простые алгоритмы, существуют и более сложные. Иногда используются формулы, спецобозначения, но при обязательном условии – исполнитель должен все понимать.

Допускается изменять порядок действий, если необходимо вернуться, например, к предыдущей операции либо обойти какую-то команду при определенном условии. При этом команды желательно нумеровать и обязательно указывается команда, к которой происходит переход: «Закончив все манипуляции, повторяете пункты с 3 по 5».

Запись в графической форме

В этой записи участвуют элементы блок-схем. Все элементы стандартизированы, у каждой команды имеется определенная графическая запись. А конкретная команда должна записываться внутри каждого из блоков обычным языком или математическими формулами. Все блоки должны соединяться линиями – они показывают, какой именно порядок у выполняемых команд. Собственно, этот тип алгоритма более подходит для использования в программном коде, нежели словесный.

Запись на языках программирования

В том случае, если алгоритм необходим для того, чтобы задачу решала программа, установленная на ПК, то нужно его записывать специальным кодом. Для этого существует множество языков программирования. И алгоритм в этом случае называется программой.

Блок-схемы

Блок-схема – это представление алгоритма в графической форме. Все команды и действия представлены геометрическими фигурами (блоками). Внутри каждой фигуры вписывается вся информация о тех действиях, которые нужно выполнить. Связи изображены в виде обычных линий со стрелками (при необходимости).

Для оформления блок-схем алгоритмов имеется ГОСТ 19.701-90. Он описывает порядок и правила создания их в графической форме, а также основные методы решения. В этой статье приведены основные элементы блок-схем, которые используются при решении задач, например, по информатике. А теперь давайте рассмотрим правила построения.

Основные правила составления блок-схемы

Можно выделить такие особенности, которые должны быть у любой блок-схемы:

1. Обязательно должно присутствовать два блока – «Начало» и «Конец». Причем в единичном экземпляре.
2. От начального блока до конечного должны быть проведены линии связи.
3. Из всех блоков, кроме конечного, должны выходить линии потока.
4. Обязательно должна присутствовать нумерация всех блоков: сверху вниз, слева направо. Порядковый номер нужно проставлять в левом верхнем углу, делая разрыв начертания.
5. Все блоки должны быть связаны друг с другом линиями. Именно они должны определять последовательность, с которой выполняются действия. Если поток движется снизу вверх или справа налево (другими словами, в обратном порядке), то обязательно рисуются стрелки.
6. Линии делятся на выходящие и входящие. При этом нужно отметить, что одна линия является для одного блока выходящей, а для другого входящей.
7. От начального блока в схеме линия потока только выходит, так как он является самым первым.
8. А вот у конечного блока имеется только вход. Это наглядно показано на примерах блок-схем, которые имеются в статье.
9. Чтобы проще было читать блок-схемы, входящие линии изображаются сверху, а исходящие снизу.
10. Допускается наличие разрывов в линиях потока. Обязательно они помечаются специальными соединителями.
11. Для облегчения блок-схемы разрешается всю информацию прописывать в комментариях.

Графические элементы блок-схем для решения алгоритмов представлены в таблице:

Линейный тип алгоритмов

Это самый простой вид, который состоит из определенной последовательности действий, они не зависят от того, какие данные вписаны изначально. Есть несколько команд, которые выполняются однократно и только после того, как будет сделана предшествующая. Линейная блок-схема выглядит таким образом:

Причем связи могут идти как сверху вниз, так и слева направо. Используется такая блок-схема для записи алгоритмов вычислений по простым формулам, у которых не имеется ограничений на значения переменных, входящих в формулы для расчета. Линейный алгоритм – это составная часть сложных процессов вычисления.

Разветвляющиеся алгоритмы

Блок-схемы, построенные по таким алгоритмам, являются более сложными, нежели линейные. Но суть не меняется. Разветвляющийся алгоритм – это процесс, в котором дальнейшее действие зависит от того, как выполняется условие и какое получается решение. Каждое направление действия – это ветвь.

На схемах изображаются блоки, которые называются «Решение». У него имеется два выхода, а внутри прописывается логическое условие. Именно от того, как оно будет выполнено, зависит дальнейшее движение по схеме алгоритма. Можно разделить разветвляющиеся алгоритмы на три группы:

1. «Обход» – при этом одна из веток не имеет операторов. Другими словами, происходит обход нескольких действий другой ветки.
2. «Разветвление» – каждая ветка имеет определенный набор выполняемых действий.
3. «Множественный выбор» – это разветвление, в котором есть несколько веток и каждая содержит в себе определенный набор выполняемых действий. Причем есть одна особенность – выбор направления напрямую зависит от того, какие заданы значения выражений, входящих в алгоритм.

Это простые алгоритмы, которые решаются очень просто. Теперь давайте перейдем к более сложным.

Циклический алгоритм

Здесь все предельно понятно – циклическая блок-схема представляет алгоритм, в котором многократно повторяются однотипные вычисления. По определению, цикл – это определенная последовательность каких-либо действий, выполняемая многократно (более, чем один раз). И можно выделить несколько типов циклов:

1. У которых известно число повторений действий (их еще называют циклами со счетчиком).
2. У которых число повторений неизвестно – с постусловием и предусловием.

Независимо от того, какой тип цикла используется для решения алгоритма, у него обязательно должна присутствовать переменная, при помощи которой происходит выход. Именно она определяет количество повторений цикла. Рабочая часть (тело) цикла – это определенная последовательность действий, которая выполняется на каждом шаге. А теперь более детально рассмотрим все типы циклов, которые могут встретиться при составлении алгоритмов и решении задач по информатике.

Циклы со счетчиками

На рисунке изображена простая блок-схема, в которой имеется цикл со счетчиком. Такой тип алгоритмов показывает, что заранее известно количество повторений данного цикла. И это число фиксировано. При этом переменная, считающая число шагов (повторений), так и называется – счетчик. Иногда в учебниках можно встретить иные определения – параметр цикла, управляющая переменная.

Блок-схема очень наглядно иллюстрирует, как работает цикл со счетчиком. Прежде чем приступить к выполнению первого шага, нужно присвоить начальное значение счетчику – это может быть любое число, оно зависит от конкретного алгоритма. В том случае, когда конечное значение меньше величины счетчика, начнет выполняться определенная группа команд, которые составляют тело цикла.

После того, как тело будет выполнено, счетчик меняется на величину шага счетчика, обозначенную буквой h. В том случае, если значение, которое получится, будет меньше конечного, цикл будет продолжаться. И закончится он лишь в тогда, когда конечное значение будет меньше, чем счетчик цикла. Только в этом случае произойдет выполнение того действия, которое следует за циклом.

Обычно в обозначениях блок-схем используется блок, который называется «Подготовка». В нем прописывается счетчик, а затем указываются такие данные: начальное и конечное значения, шаг изменения. На блок-схеме это параметры I н, Ik и h, соответственно. В том случае, когда h=1, величину шага не записывают. В остальных случаях делать это обязательно. Необходимо придерживаться простого правила – линия потока должна входить сверху. А линия потока, которая выходит снизу (или справа, в зависимости от конкретного алгоритма), должна показывать переход к последующему оператору.

Теперь вы полностью изучили описание блок-схемы, изображенной на рисунке. Можно перейти к дальнейшему изучению. Когда используется цикл со счетчиком, требуется соблюдать определенные условия:

1. В теле не разрешается изменять (принудительно) значение счетчика.
2. Запрещено передавать управление извне оператору тела. Другими словами, войти в цикл можно только из его начала.

Циклы с предусловием

Этот тип циклов применяется в тех случаях, когда количество повторений заранее неизвестно. Цикл с предусловием – это тип алгоритма, в котором непосредственно перед началом выполнения тела осуществляется проверка условия, при котором допускается переход к следующему действию. Обратите внимание на то, как изображаются элементы блок-схемы.

В том случае, когда условие выполняется (утверждение истинно), происходит переход к началу тела цикла. Непосредственно в нем изменяется значение хотя бы одной переменной, влияющей на значение поставленного условия. Если не придерживаться этого правила, получим «зацикливание». В том случае, если после следующей проверки условия выполнения тела цикла оказывается, что оно ложное, то происходит выход.

В блок-схемах алгоритмов допускается осуществлять проверку не истинности, а ложности начального условия. При этом из цикла произойдет выход только в том случае, если значение условия окажется истинным. Оба варианта правильные, их использование зависит от того, какой конкретно удобнее использовать для решения той или иной задачи. Такой тип цикла имеет одну особенность – тело может не выполниться в случае, когда условие ложно или истинно (в зависимости от варианта, который применяется для решения алгоритма).

Ниже приведена блок-схема, которая описывает все эти действия:

Что такое цикл с постусловием?

Если внимательно присмотреться, то этот вид циклов чем-то похож на предыдущий. Самостоятельно построить блок-схему, описывающую этот цикл, мы сейчас и попробуем. Особенность заключается в том, что неизвестно заранее число повторений. А условие задается уже после того, как произошел выход из тела. Отсюда видно, что тело, независимо от решения, будет выполняться как минимум один раз. Для наглядности взгляните на блок-схему, описывающую выполнение условия и операторов:

Ничего сложного в построении алгоритмов с циклами нет, достаточно в них только один раз разобраться. А теперь перейдем к более сложным конструкциям.

Сложные циклы

Сложные – это такие конструкции, внутри которых есть один или больше простых циклов. Иногда их называют вложенными. При этом те конструкции, которые охватывают иные циклы, называют «внешними». А те, которые входят в конструкцию внешних – внутренними. При выполнении каждого шага внешнего цикла происходит полная прокрутка внутреннего, как представлено на рисунке:

Вот и все, вы рассмотрели основные особенности построения блок-схем для решения алгоритмов, знаете принципы и правила. Теперь можно рассмотреть конкретные примеры блок-схем из жизни. Например, в психологии такие конструкции используются для того, чтобы человек решил какой-то вопрос:

Или пример из биологии для решения поставленной задачи:

Решение задач с блок-схемами

А теперь рассмотрим примеры задач с блок-схемами, которые могут попасться в учебниках информатики. Например, задана блок-схема, по которой решается какой-то алгоритм:

При этом пользователь самостоятельно вводит значения переменных. Допустим, х=16, а у=2. Процесс выполнения такой:

1. Производится ввод значений х и у.
2. Выполняется операция преобразования: х=√16=4.
3. Выполняется условие: у=у²=4.
4. Производится вычисление: х=(х+1)=(4+1)=5.
5. Дальше вычисляется следующая переменная: у=(у+х)=(5+4)=9.
6. Выводится решение: у=9.

На этом примере блок-схемы по информатике хорошо видно, как происходит решение алгоритма. Нужно обратить внимание на то, что значения х и у задаются на начальном этапе и они могут быть любыми.

Схема — это абстракция какого-либо процесса или системы, наглядно отображающая наиболее значимые части. Схемы широко применяются с древних времен до настоящего времени — чертежи древних пирамид, карты земель, принципиальные электрические схемы. Очевидно, древние мореплаватели хотели обмениваться картами и поэтому выработали единую систему обозначений и правил их выполнения. Аналогичные соглашения выработаны для изображения схем-алгоритмов и закреплены ГОСТ и международными стандартами.

На территории Российской Федерации действует единая система программной документации (ЕСПД), частью которой является Государственный стандарт — ГОСТ 19.701-90 «Схемы алгоритмов программ, данных и систем» [1]. Не смотря на то, что описанные в стандарте обозначения могут использоваться для изображения схем ресурсов системы, схем взаимодействия программ и т.п., в настоящей статье описана лишь разработка схем алгоритмов программ.

Рассматриваемый ГОСТ практически полностью соответствует международному стандарту ISO 5807:1985.

Содержание:

1. Элементы блок-схем алгоритмов
2. Примеры блок-схем
3. Нужны ли блок-схемы? Альтернативы

Элементы блок-схем алгоритмов

Блок-схема представляет собой совокупность символов, соответствующих этапам работы алгоритма и соединяющих их линий. Пунктирная линия используется для соединения символа с комментарием. Сплошная линия отражает зависимости по управлению между символами и может снабжаться стрелкой. Стрелку можно не указывать при направлении дуги слева направо и сверху вниз. Согласно п. 4.2.4, линии должны подходить к символу слева, либо сверху, а исходить снизу, либо справа.

Есть и другие типы линий, используемые, например, для изображения блок-схем параллельных алгоритмов, но в текущей статье они, как и ряд специфических символов, не рассматриваются. Рассмотрены лишь основные символы, которых всегда достаточно студентам.

	Терминатором начинается и заканчивается любая функция. Тип возвращаемого значения и аргументов функции обычно указывается в комментариях к блоку терминатора.
	В ГОСТ определено множество символов ввода/вывода, например вывод на магнитные ленты, дисплеи и т.п. Если источник данных не принципиален, обычно используется символ параллелограмма. Подробности ввода/вывода могут быть указаны в комментариях.
	В блоке операций обычно размещают одно или несколько (ГОСТ не запрещает) операций присваивания, не требующих вызова внешних функций.
	Блок в виде ромба имеет один вход и несколько подписанных выходов. В случае, если блок имеет 2 выхода (соответствует оператору ветвления), на них подписывается результат сравнения — «да/нет». Если из блока выходит большее число линий (оператор выбора), внутри него записывается имя переменной, а на выходящих дугах — значения этой переменной.
	Вызов внешних процедур и функций помещается в прямоугольник с дополнительными вертикальными линиями.
	Символы начала и конца цикла содержат имя и условие. Условие может отсутствовать в одном из символов пары. Расположение условия, определяет тип оператора, соответствующего символам на языке высокого уровня — оператор с предусловием (while) или постусловием (do … while).
	Символ «подготовка данных» в произвольной форме (в ГОСТ нет ни пояснений, ни примеров), задает входные значения. Используется обычно для задания циклов со счетчиком.
	В случае, если блок-схема не умещается на лист, используется символ соединителя, отражающий переход потока управления между листами. Символ может использоваться и на одном листе, если по каким-либо причинам тянуть линию не удобно.
	Комментарий может быть соединен как с одним блоком, так и группой. Группа блоков выделяется на схеме пунктирной линией.

Примеры блок-схем

В качестве примеров, построены блок-схемы очень простых алгоритмов сортировки, при этом акцент сделан на различные реализации циклов, т.к. у студенты делают наибольшее число ошибок именно в этой части.

Сортировка вставками

Массив в алгоритме сортировки вставками разделяется на отсортированную и еще не обработанную части. Изначально отсортированная часть состоит из одного элемента, и постепенно увеличивается.

На каждом шаге алгоритма выбирается первый элемент необработанной части массива и вставляется в отсортированную так, чтобы в ней сохранялся требуемый порядок следования элементов. Вставка может выполняться как в конец массива, так и в середину. При вставке в середину необходимо сдвинуть все элементы, расположенные «правее» позиции вставки на один элемент вправо. В алгоритме используется два цикла — в первом выбираются элементы необработанной части, а во втором осуществляется вставка.

В приведенной блок-схеме для организации цикла используется символ ветвления. В главном цикле (i < n) перебираются элементы необработанной части массива. Если все элементы обработаны — алгоритм завершает работу, в противном случае выполняется поиск позиции для вставки i-того элемента. Искомая позиция будет сохранена в переменной j в результате выполнения внутреннего цикла, осуществляющем сдвиг элементов до тех пор, пока не будет найден элемент, значение которого меньше i-того.

На блок-схеме показано каким образом может использоваться символ перехода — его можно использовать не только для соединения частей схем, размещенных на разных листах, но и для сокращения количества линий. В ряде случаев это позволяет избежать пересечения линий и упрощает восприятие алгоритма.

Сортировка пузырьком

Сортировка пузырьком, как и сортировка вставками, использует два цикла. Во вложенном цикле выполняется попарное сравнение элементов и, в случае нарушения порядка их следования, перестановка. В результате выполнения одной итерации внутреннего цикла, максимальный элемент гарантированно будет смещен в конец массива. Внешний цикл выполняется до тех пор, пока весь массив не будет отсортирован.

На блок-схеме показано использование символов начала и конца цикла. Условие внешнего цикла (А) проверяется в конце (с постусловием), он работает до тех пор, пока переменная hasSwapped имеет значение true. Внутренний цикл использует предусловие для перебора пар сравниваемых элементов. В случае, если элементы расположены в неправильном порядке, выполняется их перестановка посредством вызова внешней процедуры (swap). Для того, чтобы было понятно назначение внешней процедуры и порядок следования ее аргументов, необходимо писать комментарии. В случае, если функция возвращает значение, комментарий может быть написан к символу терминатору конца.

Сортировка выбором

В сортировке выбором массив разделяется на отсортированную и необработанную части. Изначально отсортированная часть пустая, но постепенно она увеличивается. Алгоритм производит поиск минимального элемента необработанной части и меняет его местами с первым элементом той же части, после чего считается, что первый элемент обработан (отсортированная часть увеличивается).

На блок-схеме приведен пример использования блока «подготовка», а также показано, что в ряде случаев можно описывать алгоритм более «укрупнённо» (не вдаваясь в детали). К сортировке выбором не имеют отношения детали реализации поиска индекса минимального элемента массива, поэтому они могут быть описаны символом вызова внешней процедуры. Если блок-схема алгоритма внешней процедуры отсутствует, не помешает написать к символу вызова комментарий, исключением могут быть функции с говорящими названиями типа swap, sort, … .

На блоге можно найти другие примеры блок-схем:

• блок-схема проверки правильности расстановки скобок арифметического выражения [2];
• блок-схемы алгоритмов быстрой сортировки и сортировки слиянием [3].

Часть студентов традиционно пытается рисовать блок-схемы в Microsoft Word, но это оказывается сложно и не удобно. Например, в MS Word нет стандартного блока для терминатора начала и конца алгоритма (прямоугольник со скругленными краями, а не овал). Наиболее удобными, на мой взгляд, являются утилиты MS Visio и yEd [5], обе они позволяют гораздо больше, чем строить блок-схемы (например рисовать диаграммы UML), но первая является платной и работает только под Windows, вторая бесплатная и кроссплатфомренная. Все блок-схемы в этой статье выполнены с использованием yEd.

Частные конторы никакие блок-схемы не используют, в книжках по алгоритмам [6] вместо них применяют словесное описание (псевдокод) как более краткую форму. Возможно блок-схемы применяют на государственных предприятиях, которые должны оформлять документацию согласно требованиям ЕСПД, но есть сомнения — даже для регистрации программы в Государственном реестре программ для ЭВМ никаких блок-схем не требуется.

Тем не менее, рисовать блок-схемы заставляют школьников (примеры из учебников ГОСТ не соответствуют) — выносят вопросы на государственные экзамены (ГИА и ЕГЭ), студентов — перед защитой диплом сдается на нормоконтроль, где проверяется соответствие схем стандартам.

Разработка блок-схем выполняется на этапах проектирования и документирования, согласно каскадной модели разработки ПО, которая сейчас почти не применяется, т.к. сопровождается большими рисками, связанными с ошибками на этапах проектирования.

Появляются подозрения, что система образования прогнила и отстала лет на 20, однако аналогичная проблема наблюдается и за рубежом. Международный стандарт ISO 5807:1985 мало чем отличается от ГОСТ 19.701-90, более нового стандарта за рубежом нет. Там же производится множество программ для выполнения этих самых схем — Dia, MS Visio, yEd, …, а значит списывать их не собираются. Вместо блок-схем иногда применяют диаграммы деятельности UML [6], однако удобнее они оказываются, разве что при изображении параллельных алгоритмов.

Периодически поднимается вопрос о том, что ни блок-схемы, ни UML не нужны, да и документация тоже не нужна. Об этом твердят программисты, придерживающиеся методологии экстремального программирования (XP) [7], ходя даже в их кругу нет единого мнения.

В ряде случаев, программирование невозможно без рисования блок-схем, т.к. это один процесс — существуют визуальные языки программирования, такие как ДРАКОН [8], кроме того, блок-схемы используются для верификации алгоритмов (формального доказательства их корректности) методом индуктивных утверждений Флойда [9].

В общем, единого мнения нет. Очевидно, есть области, в которых без чего-то типа блок-схем обойтись нельзя, но более гибкой альтернативы нет. Для формальной верификации необходимо рисовать подробные блок-схемы, но для проектирования и документирования такие схемы не нужны — я считаю разумным утверждение экстремальных программистов о том, что нужно рисовать лишь те схемы, которые помогают в работе и не требуют больших усилий для поддержания в актуальном состоянии [10].

Список использованных источников:

1. ГОСТ 19.701–90 (ИСО 5807–85) «Единая система программной документа­ции».
2. Алгоритм. Свойства алгоритма https://pro-prof.com/archives/578
3. Алгоритмы сортировки слиянием и быстрой сортировки https://pro-prof.com/archives/813
4. yEd Graph Editor https://www.yworks.com/products/yed
5. Книги: алгоритмы https://pro-prof.com/books-algorithms
6. Рамбо Дж., Якобсон А., Буч Г. UML: специальный справочник. -СПб.: Питер, 2002. -656 с.
7. Кент Бек Экстремальное программирование: разработка через тестирование – СПб.: Питер – 2003
8. Визуальный язык ДРАКОН https://drakon.su/
9. Шилов Н.В. Верификация шаблонов алгоритмов для метода отката и метода ветвей и границ. Моделирование и анализ информационных систем, ISSN 1818 – 1015, т.18, №4, 2011
10. Брукс Ф., Мифический человеко — месяц или как создаются программные системы. СПб. Символ Плюс, 1999 — 304 с. ил.

Что это такое? Блок-схема алгоритма отображает в графическом виде последовательность операций и переходные фазы. Каждому действию соответствует определенная фигура (ромб, квадрат, овал и т. д.), поэтому располагать их нужно в правильном порядке.

Как составить? В любой блок-схеме существуют обязательные элементы: начало, конец, линии связи. Также необходима нумерация для понимания направления чтения. Остальные действия зависят от того, какой именно алгоритм нужно описать.

Суть алгоритмов

Алгоритмом называют конечную последовательность конкретных действий, выполняя которые, исполнитель достигает определенной цели.

Итогом прохождения всех шагов должен быть изначально заданный результат (например, некие выходные данные). Для выполнения этого процесса по мере необходимости могут создаваться и использоваться промежуточные данные. Они выходными являться не будут и нужны исключительно для обеспечения всей работы.

Любой алгоритм нужно наделять определенными свойствами. Наиболее важную роль играют:

• Дискретность. Общая задача разделяется на отдельные, последовательно выполняемые шаги. Это, как правило, простейшие действия, порядок которых строго определен. Каждый шаг представляет собой инструкцию или команду, выполнение которой должно начинаться только тогда, когда выполнена предыдущая команда в этой последовательности.
• Конечность. Количество шагов должно быть конечным. Иными словами, результат необходимо получить по завершении строго определенного числа команд в алгоритме.
• Понятность. Все шаги необходимо формулировать так, чтобы исполнитель их полностью понимал. То есть алгоритм должен состоять только из команд, входящих в систему компетенций данного человека.

Скачать
файл

• Детерминированность. Каждую команду, а также порядок выполнения всех команд необходимо предварительно четко и однозначно определить. При этом на результат выполнения каждого шага не должна влиять никакая сторонняя информация. Необходимо выстроить команды так, чтобы конечная цель алгоритма обеспечивалась только формальным выполнением четких и последовательных инструкций. Исполнителю при этом не нужно вникать в смысл команд. Благодаря такому подходу итоговый результат будет всегда одинаковым и предсказуемым независимо от того, кто выполняет эту работу.
• Массовость. Один алгоритм призван решать сразу комплекс однотипных задач, определяемый заданным диапазоном входной информации.

Алгоритмы могут быть представлены в нескольких формах:

• Текстовая запись. Команды записываются обычным текстом на каком-либо языке. Порядок выполнения определяется нумерацией. Действия описываются произвольно и максимально конкретно.





  Читайте также

• Блок–схема. Команды отображаются графически, в виде блок-схемы из геометрических фигур.
• Алгоритмические языки. Алгоритм строится с использованием специального искусственного языка, состоящего из определенной системы обозначений.
• Псевдокод. Обычный язык комбинируется с алгоритмическим. Последний берется за основу для описания базовых структур алгоритма.

Что такое блок-схема алгоритма

Как упоминалось выше, алгоритм может быть схематически представлен в виде блок-схемы. Этот вид графики также широко используется для представления любых процессов и систем в самых разных отраслях деятельности человека. С помощью блок-схемы выполняется документирование, изучение, планирование, совершенствование и объяснение сложных процессов путем превращения их в простые и логичные диаграммы.

Для описания конкретных действий используются геометрические фигуры: прямоугольники, ромбы, овалы и т. д. Последовательность шагов и направление процессов отображается соединительными стрелками.

Существует несколько видов блок-схем алгоритма, которые отличаются в числе прочего сложностью исполнения, начиная от простейших и нарисованных от руки эскизов, заканчивая сложными, спроектированными на компьютере диаграммами. Блок-схемы, учитывая многообразие всех вариаций, могут быть использованы в самых разных областях жизнедеятельности и, соответственно, по-разному называться.

Так, в зависимости от отрасли, встречаются схемы процессов, функциональные блок-схемы, модели и нотации бизнес-процессов, схемы технологических процессов. Все это имеет тесную связь с другими популярными разновидностями схем (например, с некоторыми диаграммами).

Составляющие блок-схемы алгоритма

Блок-схемы создаются из различных блоков, соединяемых между собой линиями со стрелками. Таким образом отображается поток управления. Далее разберем более подробно каждый тип блоков.

Терминал

Представляет собой овальную область, которой обозначают начало и конец выполнения программы. В любом алгоритме, изображенном в виде блок-схемы, присутствует как минимум два таких овала, которые ограничивают собой данный алгоритм.

Данные

Блок рисуется в виде параллелограмма, содержащего внутри входные или выходные данные. Обычно здесь размещают информацию, поступающую в алгоритм извне, и результат, который в итоге он выдает.

Процесс

Выглядит как прямоугольник, служит для записи основного программного кода. Процесс является ключевым элементом алгоритма, отражающим суть всей блок-схемы.

Решение

Данный блок рисуется в виде ромба и предназначен для управляющих и условных операторов какого-либо языка программирования (например, if или «больше» и «меньше»). Здесь всегда предлагается на выбор один из двух вариантов: «да» или «нет».

Поток

Обозначается в виде стрелки, представляя собой собственно поток какого либо процесса или алгоритма с указанием направления. Таким способом обеспечивается высокая читаемость программы.

Ссылка на странице

Выглядит как окружность с расположенными внутри символами. Такая ссылка дает понять, что блок-схема продолжает дальнейшие шаги алгоритма. Когда схема достаточно длинная, для экономии места внутри данной окружности в качестве ссылки размещают одну цифру. Этот же символ должен быть использован в продолжении схемы.

Правила составления блок-схемы

Чтобы составить блок-схему алгоритма грамотно, необходимо следовать приведенным ниже принципам.

• Начало и конец схемы обязательно ограничиваются соответствующими блоками в одном экземпляре.
• Начальный блок должен быть соединен с конечным линиями связи.
• Линии потока необходимо рисовать из всех блоков, кроме конечного.
• Все блоки нумеруются по порядку слева направо и сверху вниз. Номера ставятся в верхнем левом углу с разрывом начертания.
• Между всеми блоками обеспечивается взаимная связь через линии, определяющие последовательность выполнения команд. Движение потока в обратном порядке от принятого по умолчанию обязательно обозначается стрелками.
• Используемые в схеме линии могут быть входящими или выходящими. Это разделение относительное. Для одного линия, выходящая из одного блока, для другого уже будет являться входящей.
• Начальный блок имеет лишь выходящие линии потока. Соответственно, в конечный блок линии могут только входить.
• Поскольку движение потока идет сверху вниз, входящие линии принято изображать сверху от блока, а выходящие — снизу. Это в целом упрощает чтение блок-схемы.
• Линии потока могут обрываться. При этом места разрывов необходимо помечать специальными соединительными элементами.
• Чтобы блок-схема легче читалась, допускается описательную часть выносить в комментарии.

Разделение блок-схемы

Построение блок-схемы зачастую связано с определенными трудностями, среди которых:

• слишком малое место для размещения на одной странице;
• сложности в связывании всех элементов непосредственно друг с другом.

Устранить эти проблемы можно путем разбивки всей блок-схемы алгоритма программы на несколько фрагментов и последующего соединения этих фрагментов специальными соединительными элементами.

Используемые при этом соединители подписываются уникальными номерами, состоящими из двух частей. Это нужно для определения соответствия соединительных линий друг другу. Принадлежность частей уникального номера соединительному элементу обеспечивается записью данного номера на каждом фрагменте блок-схемы. Общие правила разделения приведем ниже.

• Места разрыва схемы обозначаются соединительным блоком. Каждое такое соединение маркируется уникальным номером.
• Использоваться должны только машинно-независимые элементы.
• Представление в блок-схеме каждого шага не является обязательным. Важно отобразить только ключевые этапы выполнения программы.
• Переменные и блоки желательно именовать наглядными и запоминаемыми словами.

И самое главное условие — сформированный алгоритм должен быть понятен любому программисту.

Востребованность блок-схем

В небольших компаниях для построения алгоритмов обычно применяют лаконичную словесную форму (псевдокод). Блок-схемы же вероятнее всего встречаются на государственных предприятиях, где действуют требования по оформлению документации ЕСПД. Однако даже при регистрации программного обеспечения в Госреестре можно обойтись без этих схем.

И все же современные учебные программы в школах и вузах учитывают умение рисовать данного вида графику. Вопросы, посвященные блок-схемам, встречаются на выпускных и государственных экзаменах. Студенты перед дипломной защитой также должны проверять свою работу на соответствие стандартам построения схем.

Программное обеспечение сегодня почти не разрабатывается по устаревшей каскадной модели, так как при этом часто на этапах проектирования возникают ошибки. Но когда разработка по такой модели все же ведется, применяются именно блок-схемы записи алгоритма.

Во всем мире наблюдается значительное отставание образовательной системы от технического прогресса. Отечественный устаревший стандарт ГОСТ 19.701-90 в целом схож с международным ISO 5807:1985. Более актуальные модификации до сих пор не разработаны. За рубежом все еще продолжают создавать специализированное программное обеспечение для проектирования блок-схем (Dia, MS Visio, yEd).

Есть немногочисленные примеры применения более совершенных диаграмм деятельности UML, хотя эти диаграммы показывают свою эффективность лишь при описании параллельных алгоритмов.

В среде разработчиков порой возникает мнение о бесполезности блок-схем и даже UML. Некоторые убеждены в том, что и документация для разработки тоже не требуется. Впрочем, об этом чаще говорят сторонники так называемого экстремального программирования.

Для определенных задач разработки использование блок-схем все же требуется. В частности, это необходимо, когда программы создаются в визуальных средах программирования (например, ДРАКОН). Также с помощью блок-схем верифицируются алгоритмы. То есть, в соответствии с методом индуктивных утверждений Флойда формально доказывается их корректность.

Пока что можно сделать вывод, что единого мнения касательно необходимости блок-схем нет. Безусловно, в некоторых областях деятельности без них пока не обойтись в отсутствие альтернативы. Формальная верификация требует создавать блок-схемы выполнения алгоритма, хотя для непосредственного проектирования и документирования это уже не нужно.

Здесь стоит прислушаться к утверждению «программистов-экстремалов» о том, что имеет смысл рисовать лишь те схемы, которые действительно полезны в работе и при этом не требуют слишком больших усилий для рисования и актуализации.

1.1.Понятие алгоритма и его свойства

Алгоритм —
описанная на некотором языке точная
конечная система правил, определяющая
содержание и порядок действий
над некоторыми объектами, строгое
выполнение которых дает решение
поставленной задачи.Понятие алгоритма,
являющееся фундаментальным в математике
и информатике, возникло задолго до
появления средств вычислительной
техники. Слово «алгоритм» появилось в
средние века, когда европейцы познакомились
со способами  выполнения арифметических
действий в десятичной системе счисления,
описанными узбекским математиком
Муххамедом бен Аль-Хорезми .Слово
алгоритм — есть результат европейского
произношения слов Аль-Хорезми.Первоначально
под алгоритмом понимали способ
выполнения арифметических действий
над десятичными числами. В дальнейшем
это понятие стали использовать для
обозначения любой последовательности действий,
приводящей к решению поставленной
задачи.Любой алгоритм существует не
сам по себе, а предназначен для
определенного исполнителя (человека,
робота, компьютера, языка программирования
и т.д.).Значение слова «алгоритм» очень
схоже со значениями слов  «рецепт»,
«метод», «процесс». Однако, в отличие
от рецепта или процесса, алгоритм
характеризуется следующими свойствами:

дискретностью,
массовостью, определенностью,
результативностью, формальностью.

Дискретность (
разрывность) — это свойство алгоритма,
характеризующее его структуру: каждый
алгоритм состоит из отдельных законченных
действий, говорят «Делится на шаги».

Массовость —
применимость алгоритма ко всем
задачам рассматриваемого типа, при
любых исходных данных.
Например,алгоритм решения квадратного
уравнения в области действительных
чисел должен содержать все возможные
исходы решения, т.е.,рассмотрев значения
дискриминанта, алгоритм находит либо
два различных корня уравнения, либо
два равных, либо делает вывод о том,
что действительных корней нет.

Определенность (детерминированность,
точность) — свойство алгоритма,
указывающее на то, что каждый шаг
алгоритма должен быть строго определен
и не допускать различных толкований.
Также строго должен быть определен
порядок выполнения отдельных шагов.

Результативность —
свойство, состоящее в том, что любой алгоритм
должен завершаться за конечное (может
быть очень большое) число шагов.
 Формальность — это свойство указывает
на то, что любой исполнитель, способный
воспринимать и выполнять инструкции алгоритма,
действует формально, т.е. отвлекается
от содержания поставленной задачи
и лишь строго выполняет инструкции.
Рассуждать «что, как и почему?» должен
разработчик алгоритма, а исполнитель
формально (не думая) поочередно исполняет
предложенные команды и получает
необходимый результат.

1.2.Способы
описания (виды) алгоритмов.

Рассмотрим
следующие способы описания алгоритма:
 словесное описание,
псевдокод, блок-схема, программа.

Словесное
описание представляет
структуру алгоритма на естественном
языке. Например, любой прибор бытовой
техники (утюг,электропила, дрель и т.п.)
имеет инструкцию по эксплуатации,
т.е.словесное описания алгоритма, в
соответствии которому данный прибор
должен использоваться. Никаких правил
составления словесного описания
не существует. Запись алгоритма
осуществляется в произвольной форме
на естественном, например, русском
языке. Этот способ описания не имеет
широкого распространения, так как строго
не формализуем (под «формальным»
понимается то, что описание абсолютно
полное и учитывает все возможные
ситуации, которые могут возникнуть в
ходе решения); допускает неоднозначность
толкования при описании  некоторых
действий; страдает многословностью.

Псевдокод —
описание структуры алгоритма на
естественном,  частично формализованном
языке, позволяющее выявить основныеэтапы
решения задачи, перед точной его записью
на языке программирования. В псевдокоде
используются некоторые формальные конструкции
и общепринятая математическая символика.
Строгих синтаксических правил для
записи псевдокода не существует. Это
облегчает запись алгоритма при
проектировании и позволяет описать
алгоритм, используя любой набор команд.
Однако в псевдокоде обычно используются
некоторые конструкции, присущие
формальным языкам, что облегчает переход
от псевдокода к записи алгоритма на
языке программирования. Единого или
формального определения псевдокода не
существует, поэтому возможны различные
псевдокоды, отличающиеся набором
используемых слов и конструкций.

Блок-схема —
описание структуры алгоритма с
помощью геометрических фигур с
линиями-связями, показывающими
порядок выполнения отдельных
инструкций. Этот способ имеет
ряд преимуществ. Благодаря наглядности,
он обеспечивает «читаемость»алгоритма
и явно отображает порядок выполнения
отдельных команд. В блок-схеме каждой
формальной конструкции
соответствует определенная
геометрическая фигура или связанная
линиями совокупность фигур.

Описания
алгоритма в словесной форме, на псевдокоде
или в виде блок-схемы допускают некоторый
произвол при изображении команд.
Вместе с тем они настолько достаточны,
что позволяет человеку понять суть
дела и исполнить алгоритм. На
практике исполнителями алгоритмов
выступают компьютеры. Поэтому
алгоритм, предназначенный для
исполнения на компьютере, должен быть
записан на «понятном» ему языке, такой
формализованный язык называютязыком
программирования.

Программа —
описание структуры алгоритма на языке
алгоритмического программирования.

Задание
алгоритмов с помощью блок-схем оказалось
очень удобным средством изображения
алгоритмов и получило широкое
распространение.

Блок-схема алгоритма
— графическое изображение алгоритма
в виде связанных между собой с помощью
стрелок (линий перехода) и блоков —
графических символов, каждый из которых
соответствует одному шагу алгоритма.
Внутри блока дается описание
соответствующего действия.

В
таблице приведены наиболее часто
употребляемые символы.

Блок
«процесс»
применяется для обозначения действия
или последовательности действий,
изменяющих значение, форму представления
или размещения данных. Для улучшения
наглядности схемы несколько отдельных
блоков обработки можно объединять в
один блок. Представление отдельных
операций достаточно свободно.

Блок
«решение»
используется для обозначения переходов
управления по условию. В каждом блоке
«решение» должны быть указаны вопрос,
условие или сравнение, которые он
определяет.

Блок
«модификация»
используется для организации циклических
конструкций. (Слово «модификация»
означает «видоизменение, преобразование»).
Внутри блока записывается параметр
цикла, для которого указываются его
начальное значение, граничное условие
и шаг изменения значения параметра для
каждого повторения.

Блок
«предопределенный
процесс»
используется для указания обращений к
вспомогательным алгоритмам, существующим
автономно в виде некоторых самостоятельных
модулей, и для обращений к библиотечным
подпрограммам.

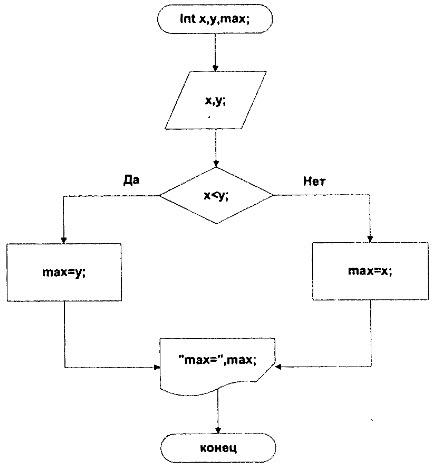

Для
примера приведем блок-схемы алгоритма
нахождения максимального из двух
значений:

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
