В данной статье мы подробно рассмотрим, как произвести подключение камеры заднего вида к автомагнитоле.
Часто бывает, что на магнитоле настроек камеры заднего вида нет, потому что они попросту не нужны. Принцип работы камеры заднего вида достаточно прост. Если все подключено правильно, то при включении задней скорости автомобиля, происходит подача питания на камеру, благодаря чему загораются диоды и активируется сама камера. Также это питание 12 вольт через длинный красный провод, который идет внутри черного видеокабеля, поступает на специальный провод магнитолы, обозначенный как REVERSE или BACK (может иметь и другие обозначения в заивисмости от модели магнитолы). Смотрите видео ниже.
Зона камеры заднего вида
- Видеокабель (желтый наконечник RCA) подключается к видеовыходу камеры.
- Питание камеры (двойной – черный/красный провод) должно происходить от проводов фонарей заднего хода 12 вольт. Красный — к плюсу, черный — к минусу.
- Красный отросток от видеокабеля также подключается к положительному (красному проводу) питания камеры. Через него будет идти сигнал 12 вольт на саму магнитолу, благодаря чему автоматически активируется видео на ее экране.
Зона магнитолы
- Видеокабель – в видеовход магнитолы (смотрите на схеме).
- Красный отросток к розовому REVERSE (может различаться на разных моделях магнитол).
Видео о том, как подключить камеру заднего вида к магнитоле
Захотелось мне тут поставить камеру заднего вида. Магнитола 2-дин с экраном имеется, не вижу препятствий. Заказал камеру, получил, полез вытаскивать магнитолу. Вытащил и не нашел видеовходов, не то что входа для камеры, а вообще никаких. Хм, думаю, странная магнитола, как так то. Есть только большая гребенка разъема, не задействованная. Расстроился конечно, камеру сдал в магазин.
Ходил ходил, думал, да ну нафиг, ну не может так быть. Провод активации камеры есть, а видеовходов нет. Полез в инет читать, какие бывают способы подключения камеры. Смотрю, а бывает то два варианта, первый когда колокольчики разъемов торчат прямо из задней панели магнитолы, а второй, когда на заднице магнитолы большой разъем гребенкой, в точности как у меня, в него втыкается ответный разъем, на котором гроздью висят нужные мне разъемы. Вот думаю собаки установщики, когда эту магнитолу предхозу ставили косичку с колокольчиками не воткнули а тупо выбросили.
Ну, дальше мысль заработала, взял камеру первую попавшуюся, разобрал опять панель, прицепил плюс активации монитора на плюс аккумулятора, с видеовыхода камеры взял проводок и давай тыкать в штыри заднего разъема. Думаю, ну спалю что нибудь так спалю, что поделать, придется новую покупать. Ан нет, вот он родимый, уже на шестом штыре нашел вожделенный мною видеовход.

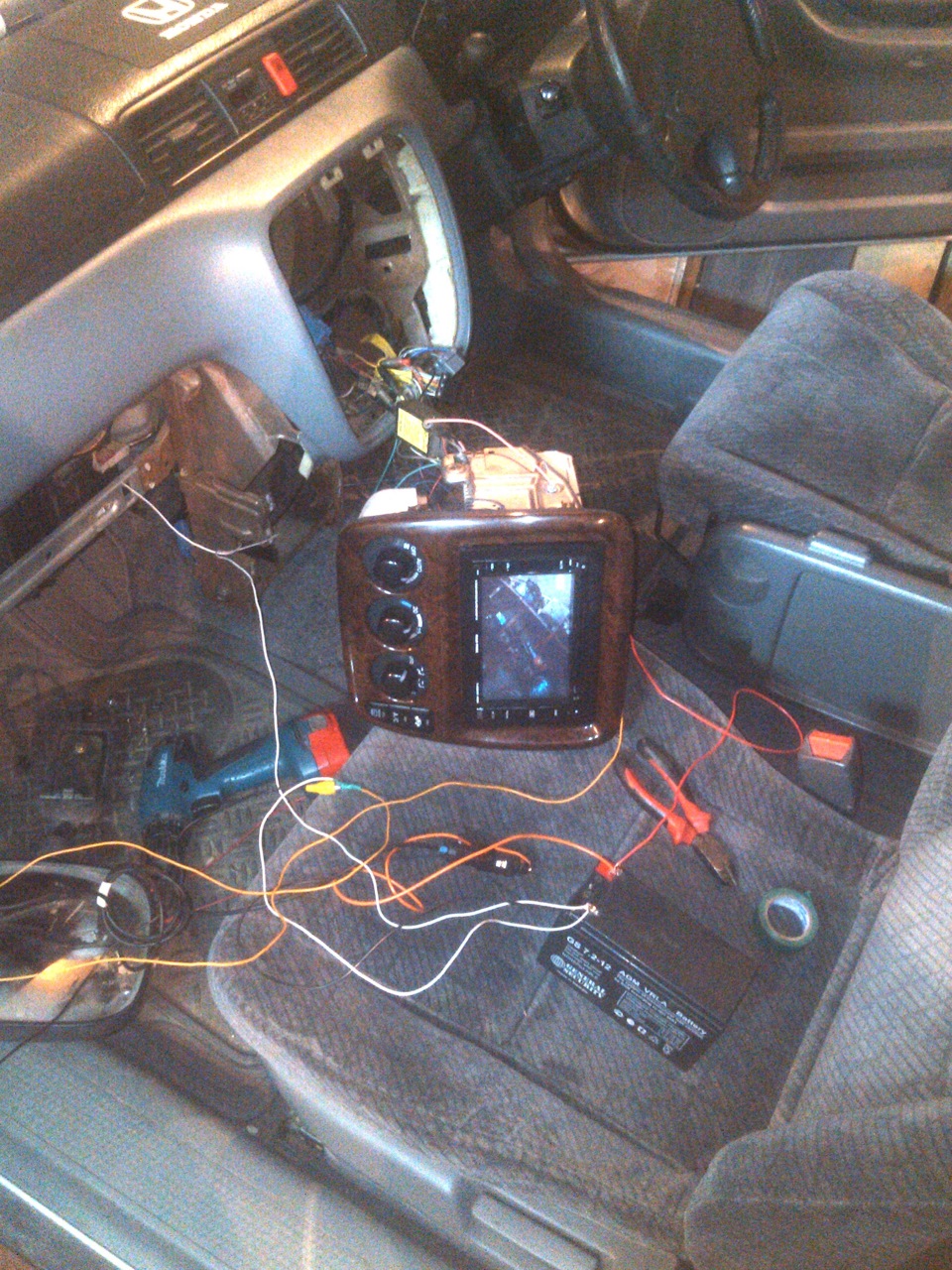

Испытательный стенд

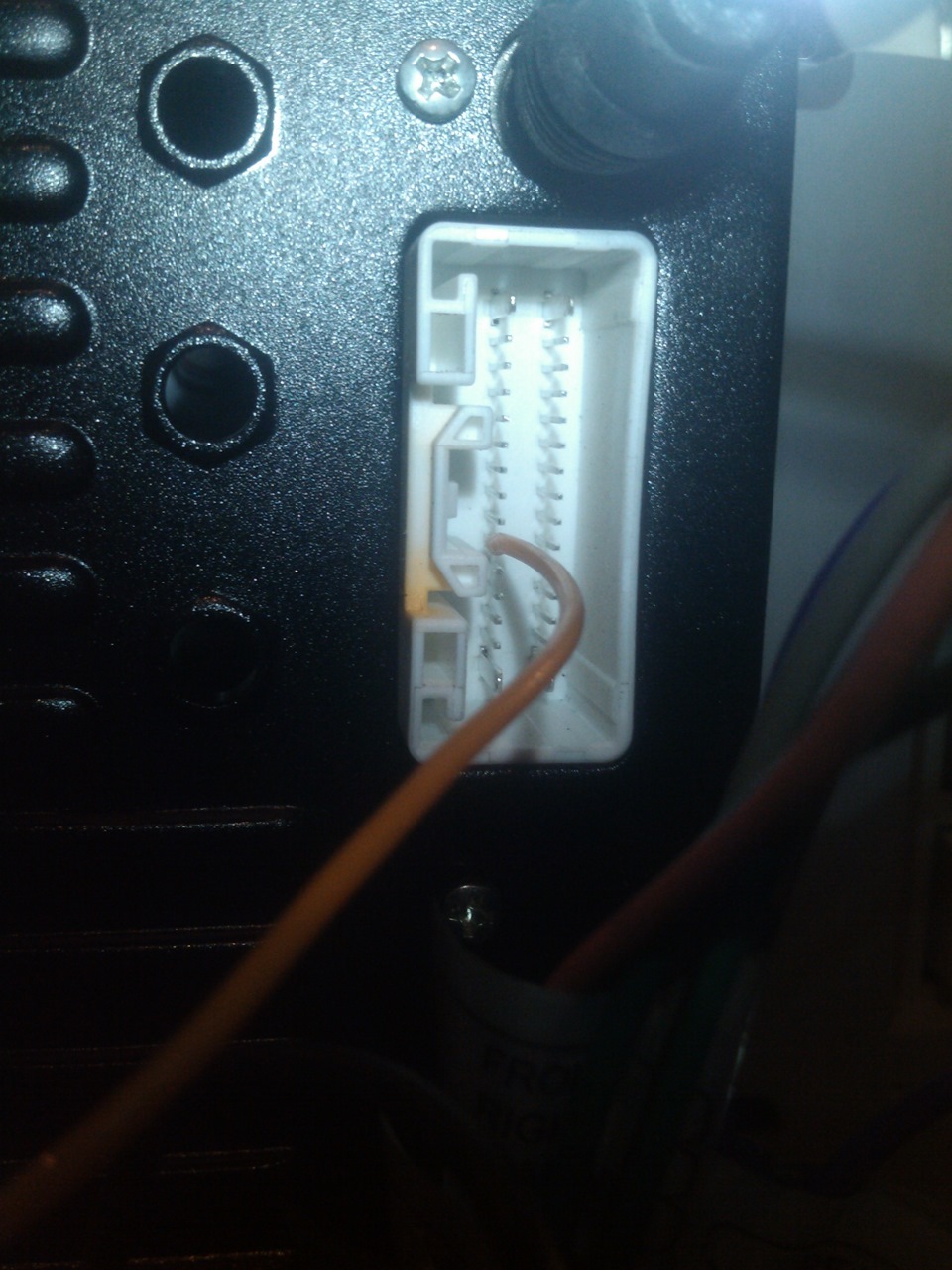

Искомый видеовход камеры заднего вида
Ну дальше то уже дело техники, тащу магнитолу на работу и полностью разбираю. Еще понадобился кусочек коаксиального кабеля и колокольчик мама. Вот к тому большому белому разъему нужно припаять кабель с разъемом.
Главная плата магнитолы
Несколько минут работы паяльной станцией, термоусадочки, отвертка и на выходе получаем вот такой колхозик. Конечно можно было сделать иначе, поставить разъем маму прямо на заднюю панель, но такого разъема у меня не нашлось, а переться в магазин за китайским говноразъемом было лень.

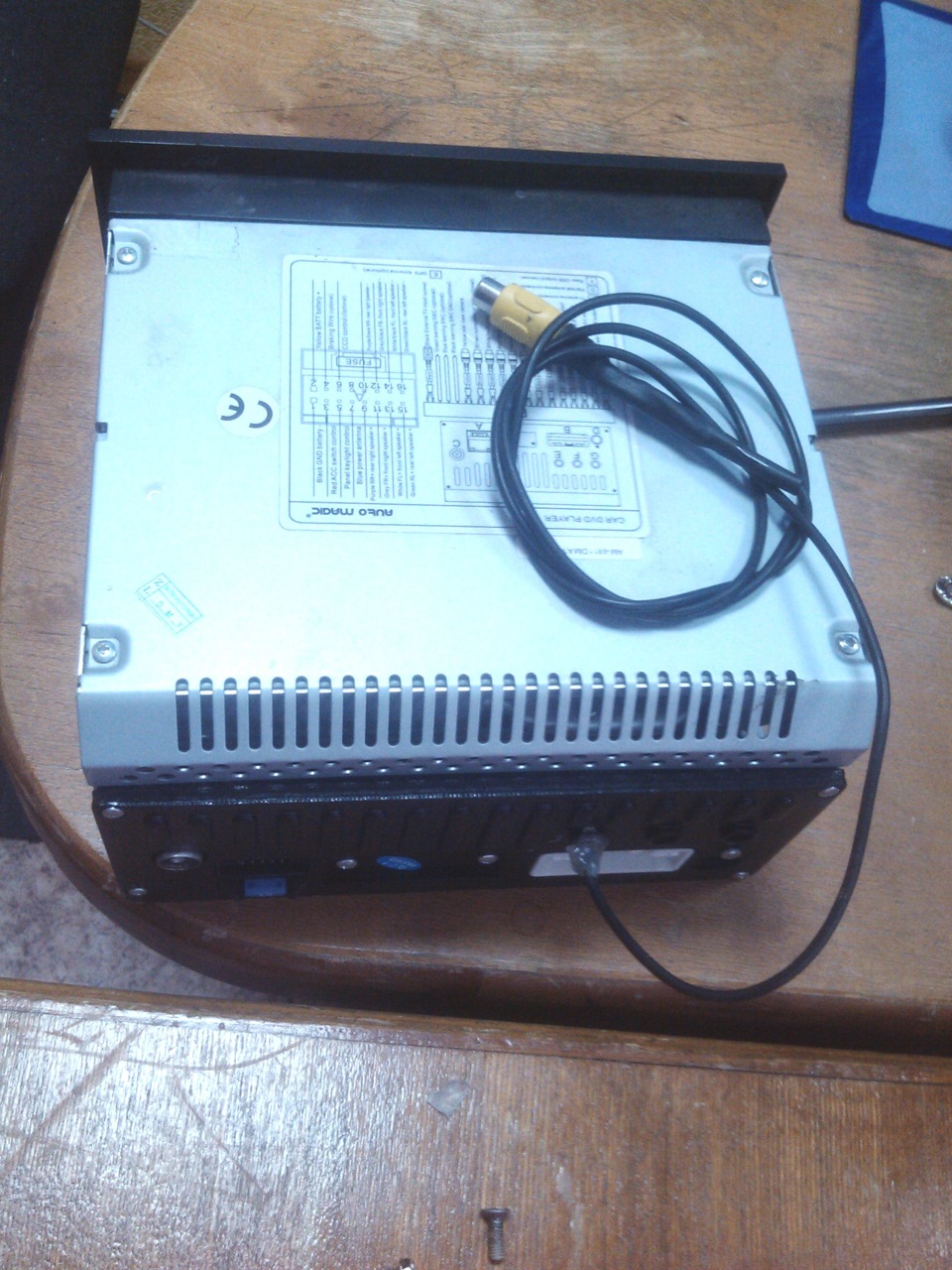

Магнитола с видеовходом
Пока все, камеру уже снова заказал, вечером пойду в гараж собирать все в кучу. Про установку камеры будет отдельная запись.
p.s. Еще меня приводил в недоумение тот факт, что у магнитолы не было подсветки кнопок, а еще по идее при включении подсветки панели проборов на экране магнитоле яркость должна была меняться. Когда искал видеовход нашел в косе магнитолы не подключенный проводочек, подписанный Small light control, тыкнул его в плюс и вуаля, вот она подсветка клавиш, вот оно притухание монитора. Привет установщики!
Ну все, Всем бобра!
-
timoti
- Задержался
- Всего сообщений: 30
- Зарегистрирован: 23.01.2008
- Откуда: Иркутская область
- Возраст: 45
Re: помогите найти видеовход у штатной магнитолы
- помогите найти видеовход у штатной магнитолы — carfix0120-img600x450-120254322912_020.jpg (28.77 КБ) 2968 просмотров
Honda stepwgn 2004, передний привод, двигатель К-20А, RF-3
-
timoti
- Задержался
- Всего сообщений: 30
- Зарегистрирован: 23.01.2008
- Откуда: Иркутская область
- Возраст: 45
Re: помогите найти видеовход у штатной магнитолы
Сообщение
timoti » 13 мар 2008, 06:53
- помогите найти видеовход у штатной магнитолы — carfix0120-img600x450-120254324112_021.jpg (29.06 КБ) 2953 просмотра
Honda stepwgn 2004, передний привод, двигатель К-20А, RF-3
-
zoofish
- Задержался
- Всего сообщений: 37
- Зарегистрирован: 17.02.2008
- Откуда: Бийск, Алтайский край
Re: помогите найти видеовход у штатной магнитолы
Сообщение
zoofish » 13 мар 2008, 09:23
timoti Отпишись как все пройдет. Если удачно- буду думать как приобрести у тебя копию.
StepWgn 2004 RF3 серебро
-
Автор темы
mfapatit
- Привык
- Всего сообщений: 134
- Зарегистрирован: 20.02.2008
- Откуда: Апатиты Мурманской области
Re: помогите найти видеовход у штатной магнитолы
Сообщение
mfapatit » 13 мар 2008, 19:01
Диск как я понял нужен для навигации, но она пока работает только в японии(карт других нет). Еще диск нужен чтобы климатконтроль работал на машинах где температура выведена на дисплей магнитолы. Для климат-контроля есть файлы на этом сайте-можно скачать. Нафига диск за 3000 покупать не понимаю.
Да кстати навигацию ломать не советую может карты появятся
RF1 1999 г.в
-
Гость
Re: помогите найти видеовход у штатной магнитолы
Сообщение
Гость » 13 мар 2008, 19:20
timoti:Привет mfapatit
Второй зеленый разъём для чего? Там 5 контактов, который 3(посередине) тоже 75 Ом т.е. видеовход? И что можно подключить? Я так понял что где 6 контактов(схема которую ты выложил) можно подсоединять DVD, а на второй разъём (5 контактный) видеокамеру.Вопрос если второй разъём(5 контактный) для водеокамеры, то можно ли установить их две(одна занего хода, вторая для обгона) и как на штатной магнитоле их переключать? У меня такаяже как у zoofish.
Наверное ты прав второй разьем для видеокамеры
У меня эти входы на отдельном тв-тюнере; один видеовход а второй для камеры заднего вида. Но я еще камерой не занимался-времени нет.
Я думаю что вход для видеокамеры должен сам включаться когда задний ход включаешь.
-
Автор темы
mfapatit
- Привык
- Всего сообщений: 134
- Зарегистрирован: 20.02.2008
- Откуда: Апатиты Мурманской области
Re: помогите найти видеовход у штатной магнитолы
Сообщение
mfapatit » 13 мар 2008, 19:27
Вот что я нашел у себя про тв тюнер фотки(пардон за качество-телефон)
-
- это я тв тюнер нашел
-
-
- помогите найти видеовход у штатной магнитолы — фото160 почта.jpg (45.38 КБ) 2908 просмотров
RF1 1999 г.в
-
timoti
- Задержался
- Всего сообщений: 30
- Зарегистрирован: 23.01.2008
- Откуда: Иркутская область
- Возраст: 45
Re: помогите найти видеовход у штатной магнитолы
Сообщение
timoti » 14 мар 2008, 08:12
Диск нужен для того чтобы «реанимировать» сам монитор, а то он ни на что не реагирует,просит загрузочный диск, когда клему не снимал всё работало(радио,и т.д.),ниже я выложил фото, там всё видно. Просьба, кто знает назначение кнопок на маниторе(справа и слева), может какая-нибудь из них конкретно отвечает за включение камер???? Конечно простые кнопки я изучил(TV,CD,регулятор звука,), но там есть кнопки с ероглифами, для чего они нужны, может кто подскажет???? Вот поэтому диск и нужен, что не хрена не работает, ни чего не понятно, работает один только CD проигрователь и то вслепую(т.е. эта картинка так ивесит,которая диск просит). Mfapatit может у тебя есть раскладка на 5 контакный разъём, как ты выложил на 6, там всё чётко ясно????
- помогите найти видеовход у штатной магнитолы — ____016.jpg (41.58 КБ) 2884 просмотра
Honda stepwgn 2004, передний привод, двигатель К-20А, RF-3
-
timoti
- Задержался
- Всего сообщений: 30
- Зарегистрирован: 23.01.2008
- Откуда: Иркутская область
- Возраст: 45
Re: помогите найти видеовход у штатной магнитолы
Сообщение
timoti » 17 мар 2008, 06:49
mfapatit
А ты где брал информацию про 6 контактный датчик? Может там про 5 что-то есть???
И вообще что-то тебя давно не слышно?????
Honda stepwgn 2004, передний привод, двигатель К-20А, RF-3
-
zoofish
- Задержался
- Всего сообщений: 37
- Зарегистрирован: 17.02.2008
- Откуда: Бийск, Алтайский край
Re: помогите найти видеовход у штатной магнитолы
Сообщение
zoofish » 17 мар 2008, 17:01
Вот что я нашел:
Кстати этот разъем зеленого цвета и соседний 5-ти штырьковый у меня были свободны.
-
- помогите найти видеовход у штатной магнитолы — post-6-1150046824.jpg (35.54 КБ) 2830 просмотров
StepWgn 2004 RF3 серебро
-
timoti
- Задержался
- Всего сообщений: 30
- Зарегистрирован: 23.01.2008
- Откуда: Иркутская область
- Возраст: 45
Re: помогите найти видеовход у штатной магнитолы
Сообщение
timoti » 18 мар 2008, 03:28
Zoofish
Спасибо что ответил, но то что ты выложил есть в этом разделе на 1 странице mfapatit вылаживал, и это 6 контактный, по нему всё понятно(подсоеденять кнему DVD), а вот такую же схему на 5 контактный????? Кстати уменя что 6, что 5 контактные свободны(оба зеленые), к 6 контактному хочу присобачить DVD, А вот по 5 контактному надо думать самому, если ничего не найду, жду диск, атам уже буду разбираться. Пока всё обдумываю, поэтому и спрашиваю, может кто сталкивался и подскажет????
Honda stepwgn 2004, передний привод, двигатель К-20А, RF-3
-
КолянК
- Привыкаю
- Всего сообщений: 86
- Зарегистрирован: 11.04.2007
- Откуда: Москва
Re: помогите найти видеовход у штатной магнитолы
Сообщение
КолянК » 18 апр 2008, 15:14
Всем привет
пытаюсь сделать тоже самое — найти видеовход у магнитолы Gathers VXD-39MC — зверь совсем редкий, в русском инете по нему вообще ничего нет
Вид его спереди
Сзади у него есть следующие разьемы:
1. Сюда подключается камера заднего вида, которая у меня была установлена сразу
2. Сюда подключается антена тв
сигнал идет вот с такого тюнера:
C него же идет, на сколько я понял сигнал gps — верхний правый зеленый разъем.
3. и 4. — свободые разьемы.
5. — сюда подходит основное питание.
Оставшиеся два белых так же заняты. Для чего они, я не понял
Вопрос 1. где вход video in — можно предположить? или тыкать омметром придется
функция просмотра внешнего источника видео у магнитолы есть
Вопрос 2. где можно купить штеккеры для таких разъемов, как 3 или 4
Honda StepWGN RF4 2002г. — продал, но лучше бы не продавал.
Honda StepWGN RK2 2010г. — не уверен, что прав, но продал.
Hyndai GrandStarex 4WD 2015г.
-
Кулибин
- Модератор
- Всего сообщений: 1736
- Зарегистрирован: 14.09.2004
- Детей: 2
- Профессия: радиомеханик
- Откуда: Столица Колымского края, солнечный Магадан
- Авто: HONDA StepWGN ULTRA 4WD, GF-RF2, B20B, 2000г.
- Возраст: 53
Re: помогите найти видеовход у штатной магнитолы
Сообщение
Кулибин » 19 апр 2008, 02:27
КолянК
это чисто тоетовский аппарат и разводка тоже стандартная тоетовская. Коробка в которую подключены четыре антенны это не тюнер вовсе, а антенный коммутатор-усилитель. Тюнер встроен в сам аппарат, в него подключен выход этого коммутатора (разьем №2 на твоем фото), верхний зеленый разьем это антенна GPS. Искомый тобою вход находится в разьеме №4 (синенький такой). Распиновку его привожу ниже:
Справа от разъема №1, рядом с болтом находится четырехконтактный разъем, на нем находятся блокировки их распиновка может подойти от этого аппарата
смотри блокировка ручника и блокировка по скорости.
Удачи.
Юрий, (914) 852-61семьтри WhatsApp
ТЮНИНГ: полный комплект опций, мультимедиа. Ну и так, по мелочи…
все простое — гениально. все гениальное — просто!
-
КолянК
- Привыкаю
- Всего сообщений: 86
- Зарегистрирован: 11.04.2007
- Откуда: Москва
Re: помогите найти видеовход у штатной магнитолы
Сообщение
КолянК » 19 апр 2008, 20:02
Кулибин, спасибо за подсказку.
Значит, есть что то общее у хонд с тойотами кроме японии
Подскажи, пожалуйста, с какого сайта твои картикни — пойду туда, почитаю поподробнее.
Honda StepWGN RF4 2002г. — продал, но лучше бы не продавал.
Honda StepWGN RK2 2010г. — не уверен, что прав, но продал.
Hyndai GrandStarex 4WD 2015г.
-
Кулибин
- Модератор
- Всего сообщений: 1736
- Зарегистрирован: 14.09.2004
- Детей: 2
- Профессия: радиомеханик
- Откуда: Столица Колымского края, солнечный Магадан
- Авто: HONDA StepWGN ULTRA 4WD, GF-RF2, B20B, 2000г.
- Возраст: 53
Re: помогите найти видеовход у штатной магнитолы
Сообщение
Кулибин » 21 апр 2008, 06:45
КолянК,
к сожелению уже не помню, где нарыл.
Но проверено. Просто когда копаюсь и нахожу что-то интересное, просто сохраняю на своем компе, что бы потом не искать.
Юрий, (914) 852-61семьтри WhatsApp
ТЮНИНГ: полный комплект опций, мультимедиа. Ну и так, по мелочи…
все простое — гениально. все гениальное — просто!
-
КолянК
- Привыкаю
- Всего сообщений: 86
- Зарегистрирован: 11.04.2007
- Откуда: Москва
Re: помогите найти видеовход у штатной магнитолы
Сообщение
КолянК » 21 апр 2008, 16:44
Нашел у http://www.secam.ru провод — прям под мой разъем
200 руб за аккуратно сделанный вход.
Поэксперементирую — расскажу
Honda StepWGN RF4 2002г. — продал, но лучше бы не продавал.
Honda StepWGN RK2 2010г. — не уверен, что прав, но продал.
Hyndai GrandStarex 4WD 2015г.
- Печать
Страницы: [1] Вниз
Тема: Найти видеосигнал (Прочитано 14868 раз)
Имею пасик 2005 года топовой комплектации, естественно с чейнджерем и дисплеем. Чейнджер сдох, да и давно задумывался поменять головное аудиоустройство. Все сдерживала мысль, о том как же я буду созерцать расход топлива ))))) Но не давно я вот что подумал — теоретически — на торпедо сверху просто дисплей (разбирал, смотрел). К этому дисплею, естественно, идут провода. Я пока не прозванивал, но уверен, что там питание и видео сигнал. Так вот в чем моя идея — поставить на место дисплея обычную 2дин магнитолу, а видеосигнал бортовой системы подать на video in новой магнитолы. Также думаю и с камерой поступить, там все проще. Кто что думает? Там же по идее обычный сигнал?
Записан
Чейнджер сдох
я покупал машину со сдохшим чейнджером ,с приятелем разобрали его ,выяснили что не работает моторчик раскручивающий диск ,разобрали и его ,подогнули латунные контакты заменяющие щетки
, пашет до сих пор
,
цена вопроса = 0 рублей
новый ч-р более30т.р.
Записан
«Мы русские, и с нами Бог.»
Александр Васильевич Суворов
Да нет. Я то преследую идею навигации, прочих приложений, usb и прочего
Записан
Имею пасик 2005 года топовой комплектации, естественно с чейнджерем и дисплеем. Чейнджер сдох, да и давно задумывался поменять головное аудиоустройство. Все сдерживала мысль, о том как же я буду созерцать расход топлива ))))) Но не давно я вот что подумал — теоретически — на торпедо сверху просто дисплей (разбирал, смотрел). К этому дисплею, естественно, идут провода. Я пока не прозванивал, но уверен, что там питание и видео сигнал. Так вот в чем моя идея — поставить на место дисплея обычную 2дин магнитолу, а видеосигнал бортовой системы подать на video in новой магнитолы. Также думаю и с камерой поступить, там все проще. Кто что думает? Там же по идее обычный сигнал?
В общем есть простой вариант..замена вашей бошки на Аналог, с заменой центральной консоли от простой комплетации, резать не чего не нужно..просто купить консоль с держалками магнитолы штатной на разборе..далее вытаскиваем все то что у вас стоит и на разъем ГУ для модема 3G вешается OBD-2 разъем с USB интрефейсом…и на ГУ ставиться программа ЧЕКЭНЖИН// она забирает инфу из мозгов авто и показывает гораздо больше параметров чем штатный борт..в результате вы получаете НАВИ любую и бортовой комп одновременно, без колхоза на порпеде и все прочего…вашу штатную камеру я смог бы подключить к новой системе..
предложенный ВАМИ вариант не прокатит по многим причинам..монитор не получет сигнал видео..в вашей системе стоят 5 блоков (дорестайл) и при изымании 1 получаете ошибки по всем..это в двух словах елси….
Записан
Говорите «спасибо»
(915) 074-72-74
Добрый день!
С недавнего времени меня тоже заинтересовал вопрос о подключении видеосигнала с бортового компьютера к видеовходу магнитолы. Кто знает, как преобразовать RGB выход навигационного блока в видеосигнал AV? Предложения по OBDII не в тему.
Записан
Поищите, тут где то уже писали и про дорестайл и про рестайл, какие могут быть варианты с подключение видео… Там и варианты с камерой заднего вида.. да уж не вспомню,но вариантов не густо.
Записан
Проще пареной репы — транскодер RGsB в AV
Записан
- Печать
Страницы: [1] Вверх
Рекомендуемые сообщения
-
- Поделиться
Здравствуйте.
Купили машинку супруге, когда включаешь «R» экран на магнитоле загорается черным, значит думаю поддерживает камеру, купил, снял магнитолу и теперь понять не могу куда подключить её. Есть один непонятный выход «квадратный колокольчик» на фото 531,возможно он, но боюсь спалить чего.
Подскажите как можно проверить тот ли это выход или нет и какая возможность убить магнитолу от того что я попробую подключить камеру(она на 12v).
MS7110W.rar
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
На проводах разъемов обычно присутствуют бирки с надписями. Посмотрите свободные провода белого разъема («питание, колонки») , что на них написано?
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
Бирок нет, только наклеенная на один разъем, да и не прочитать её. Возможно выход осцилографом замерить ? Сигнал может быть какой определенный, или вскрыть её и определенные радиоэлементы могут стоять чтоб по ним выход вычислить ?
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
ИБП MEAN WELL серии DRC-180 на DIN-рейку – новое решение для пожарно-охранных систем
Компания MEAN WELL расширила семейство DRC-40/60/100 – недорогих ИБП (UPS) 2-в-1 (ИП и контроллер заряда/разряда АКБ в одном корпусе) с креплением на DIN-рейку. Теперь доступны модели мощностью 180 Вт новой серии DRC-180.
Источник питания DRC-180 предназначен для создания систем бесперебойного питания с внешней АКБ и может использоваться в охранно-пожарных системах, системах аварийной сигнализации, контроля доступа и в других приложениях, где требуется простая, недорогая и в то же время качественная система бесперебойного питания соответствующей мощности. Подробнее>>
-
- Поделиться
Возможно выход осцилографом замерить ?
О каком выходе речь? Я до сих пор считал, что вы ищете видео-ВХОД, а камера у вас самоустановленная, правильно? Тогда осцил вам не поможет. Сделайте следующее: при включенном зажигании включите заднюю, машину не заводите (чтобы тормоз (или сцепление) не держать). Теперь, когда магнитола готова «увидеть» видеосигнал, попытайтесь найти методом тыка по свободным пинам магнитолы, сигнал с камеры подавайте через конденсатор <=1 мкФ, чтобы не спалить камеру. Как найдете, подключайте без конденсатора (картинка из-за конденсатора может быть неустойчивой).
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
СПАСИБО КЭС! Камеру покупал в AvtoGSM. Жена уехала в деревню, в субботу приедет и продолжу поиск, о результатах обязательно отпишусь. Конденсатор как раз такой есть, буду цеплять его к контакту внутри колокольчика.
Изменено 15 июля, 2014 пользователем Joni90
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- 3 недели спустя…
- Автор
-
- Поделиться
Здравствуйте.
КЭС сегодня хотел поискать вход в магнитоле, но решил ещё спросить — конденсатор припаивать только к одному выходу(центральному) «колокольчика» или к обоим ( внешний контакт понимаю как экран) ?
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
Вебинар «Мощные модульные системы питания MEAN WELL 3+N. Новинки и хиты» (22.06.2023)
Приглашаем 22 июня на вебинар, посвященный подходу компании MEAN WELL к созданию мощных управляемых систем низковольтного и высоковольтного питания и зарядных установок для промышленного, технологического, телекоммуникационного, медицинского, радиопередающего и другого оборудования, а также для систем альтернативной энергетики.
На вебинаре мы рассмотрим новинки и серийную продукцию в концепции «3+N», расскажем об этой концепции и о том, как создать из готовых модулей систему питания мощностью до 360 кВт с напряжением до 380…400 В (постоянного тока). Будут представлены ИП с рециркуляцией энергии для тестового оборудования и модули управления питанием. Подробнее>>
-
- Поделиться
К центральному, конечно. На время поиска можно не припаивать ничего, обойтись скруткой: один вывод кондера соединяем с выходом в/камеры, а вторым «тычем» по предполагаемым входам (не факт, что им окажется «колокольчик», вполне вероятно, что вход на белом разъеме).
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
Нашел входы в магнитоле!
Верхний — центральный от «колокольчика», нижний наружный от него же.
КЭС огромное СПАСИБО за помощь!!!
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
Присоединяйтесь к обсуждению
Вы можете написать сейчас и зарегистрироваться позже.
Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.
