Установка евро панели, шумоизоляции и как снять торпеду или панель приборов на ваз 2110-2112 своими руками.

Вот купил сегодня ЕВРОНАКЛАДКУ на панель ВАЗ-2110. Расскажу все подробно как я ставил европанель, укладывал шумоизоляцию на ваз 2110 своими руками. Думаю сможет любой.

После установки должно получиться вот что:

Панель приборов на ваз 2110, 2112. Как снять торпеду своими силами. | Как своими руками поставить евро панель на ваз 2110, 2112,

В комплект входит:
1. Сама накладка

2. Вставки для кнопок, воздуховоды, отделка щитка приборов.
На отделке щитка стоит каталожный номер 2110L-5325124
на малой вставке кнопок 2110L-2120031
на большой 2110L-2120032
на воздуховодах 2114-81080623

3. Сдвоенная кнопка включения габаритов-ближнего света
Кнопка включения задних противотуманок (с фиксацией)
Кнопка включения обогрева заднего стекла (с фиксацией)
Колодки для кнопок — 2 шт.
Заглушки вместо кнопок — 6 шт.
Жгут проводов для подключения сдвоенного выключателя габаритов-ближнего света
Колодка
Кронштейны щитка приборов.

Вот собственно всё.
Накладка создает впечатление качестверрого товара. Она мягче чем «родная» ВАЗовская, и как утверждают производители более травмобезопасная, кроме того обещают, что улучшится подача воздуха на стёкла.

Отдельно ещё докупил разные кнопки для ВАЗ-2114 и колодочки к ним.

Хочу заодно довести до ума воздуховоды внутри панели приборов и все протянуть-проклеить чтобы не скрипело. Но обо всем об этом читаем и смотрим ниже.

Постараюсь сделать подробный фотоотчет об установке.

ИТАК:
Имеем выше описанную европанель и автомобиль ВАЗ-2110,2111, 2112 цвета Капри со стандартным ВАЗовским салоном:

Понимая, что снятие-установка панели тяжёлый и долгий процесс, было решено убить сразу двух зайцев, сделав заодно и шумоизоляцию щитка передка и пола. Для этого были приобретены следующие материалы:
1. БИМАСТ-БОМБ
6 листов размером 0,6 м х 0,9 м
Это такой трёхслойный материл, толщиной 4 мм, как слоёный пирог. Слой толстой аллюминиевой фольги, слой битума, слой сырой резины и всё это на самоклеющейся основе…
2. Сплэн
3 листа размером 1,0 м х 1,25 м
Это нечто похожее на туристическую пенку, только помягче, толщиной 8 мм, на самоклеющейся основе.
3. Битопласт-5
один лист размером 1,0 м х 1,25 м
Это тонкий самоклеющийся паролон черного цвета

Но обо всём по порядку.

Ломать не строить!

Итак, поехали.

Руководствуясь «мурзилкой» приступаем к разборке автомобиля на части:

Снимаем передние сиденья.

Открутив саморезы по бокам, и сдвинув её назад, снимаем верхнюю часть тонеля пола, а затем и нижнюю его часть.

После этого открутив четыре винта и три самореза снимаем кожух рулевой колонки и руль. Руль я рекомнедую снять ещё до снятия сидений, так как он очень плотно сидит на шлицах. Гайку нужно откручивать не до конца, чтобы не получить рулём по зубам, и дёргать что есть силы, покачивая руль из стороны в сторону.

Следом снимаем подрулевые переключатели. Уже на этом этапе нужно взять за правило маркировать все отсоединяемые разъемы. Я использовал для этого маркер и самоклеящиеся этикетки, которые позамиствовал на работе. Думаю, что их можно попросить в любом магазине, где фасуют товар.

Откручиваем и снимаем бардачек, вместе с его содержимым. Откручиваем и, отсоединив от него все реле и разъемы, снимаем монтажный блок, а следом за ним и его крышку.

Снимаем накладки передних стоек, панель приборов, откручиваем и проталкиваем внутрь регулятор гидрокорректора фар.

Откручиваем по «мурзилке» все саморезы крепления панели к кузову и две шпильки, расположенные под крышками воздуховодов, подающих воздух на боковые стёкла.

После этого панель начинает свободно болтаться и держится на рулевом валу и нижнем воздуховоде….

Заглянув между щитком передка и панелью вы будете поражены хитросплетением и количеством проводов и разъемов. Мною было принято решение снять панель отдельно от жгута панели приборов, отсоединив все разъемы, которые только возможно, а уже потом разбираться со всем этим добром.

Дальнейшие события подтвердили правильность этого решения.

Так что отсоединяем от панели всё что только возможно и после этого вынимаем её из салона автомобиля….

В итоге нам открывается вот какая картина:

Из всего этого клубка проводов выделяется жгут панели приборов и вот что в итоге остается:

Нужно сказать, что панель действительно удобнее было бы снимать вместе со жгутом проводов, но только на новом автомобиле, на котором не установлена ни музыка, ни сигнализация.

В моём же случае всё это было подключено и разбираться с этим под панелью было бы очень долго и неудобно.

В завершение разборки был откручен кронштейн ЭБУ, пороги, ковер был завернут в трубочку на заднем сиденье и удалена заводская шумоизоляция.

На этом этап разборки можно считать завершенным. Этот этап занял приблизительно пять часов, с утра до обеда.

Колдуем над панелью

Снятая панель была принесена домой, где была подвергнута разборке и доработке. С неё была удалена стандартная накладка, которая крепилась к панели саморезами. Щиток приборов был установлен непосредственно на панель с помощью входящих в комплект евронакладки кронштейнов.

Сама евронакладка была аккуратно обрезана по периметру, согласно прилагаемой к ней инструкции, и в неё были установлены панельки воздуховодов и аксессуары, поставляемые с ней в комплекте (см. начало темы).

Жгут проводов был аккуратно разложен и закреплен в основании панели. Само основание было обклеено битопластом, а стыки воздуховодов уплотнены битопластом и сплэном.

К жгуту проводов был присоединён дополнительный жгут евронакладки и все провода в жгутах стянуты дополнительными монтажными стяжками.

были проложены и стянуты в жгуты дополнительные провода, с уже подготовленными на них разъемами, для подключения к дополнительным кнопкам.

Разъемы под евронакладкой были укутаны в битопласт, чтобы не гремели.

Теперь устанавливаем евронакладку на панель и притягиваем её саморезами в штатных местах.

Вид изнутри:

Вот собственно и всё колдовство. Этот этап занял неожиданно много времени — весь вечер и почти весь следующий день. Работа очень кропотливая и ответственная. Особенно с проводкой. Панель собрана и ждёт установки, а тем временем.

ШУМОИЗОЛЯЦИЯ

Тут всё на первый взгляд просто.
На голый кузов клеим вышеописанные шумоизоляционные материалы.

Я клеил практически без зазоров, встык. Бимаст-бомб «прикатывал» большим гаячным ключем. В общем действительно ничего сложного, главное не спешить, и стараться»как для себя».

После проклейки БИМАСТ-БОМБа получилось вот что:

Шести купленных мною листов тютелька-в тютельку хватило на щиток передка и весь пол до заднего сиденья.

После БИМАСТа клеим СПЛЭН.

Это очень эластичный материал и клеить его совсем не сожно. Он хорошо липнет, тянется и повторят форму кузова! Только аккуратность и ещё раз аккуратность.

И вот что в итоге получилось:

Сплэна осталось пол листа, после обклейки той же поверхности. Немного его ушло на уплотнение воздуховодов панели приборов.
Сверху этого всего я уложил заводскую шумоизоляцию, с большим трудом впихнул на место заводскую шумоизоляцию щитка передка…и тяжело вздохнул…. Этот этап шумоизоляции можно считать завершенным!

На всю шумоизоляцию ушло полтора дня. Правда я особо не упирался, работал на даче под пивко…

ФИНАЛ
Собственно осталось только всё собрать как было. Пустяк!
Скажу честно. Особых проблем у меня это не вызвало.
Все разъемы были помечены и легко нашлись.
Единственную трудность вызвало попадание куда положено шпилек крепления панели к кузову, но после нескольких попыток всё получилось.

На установку панели и сборку салона ушло два дня, но основное время было потрачено на переподключение сигнализации, доработку кнопки включения габаритного света и подобные мелочи….

Из-за появления дополнительной шумоизоляции возникли трудности при установке на место тонеля пола, порогов, сидений да и самой панели (все стало чуть уже, короче…) Но после некоторого количества физических усилий, всё встало на своё место.

Ну вот и всё.
Осталось сделать выводы, поделиться впечатлениями и планами на будущее.

Выводы

Ну что можно тут сказать?
Интерьер автомобиля поменялся сильно. Это и так понятно. За счет того что панель стала намного выше и, как бы это сказать?…., пропорциональнее… , машина стала КАЗАТЬСЯ несколько уже, стало казаться, что дотянуться с водительского места до правой передней стойки проще…. Но это всё конечно чушь, иллюзия….

В результате уплотнения воздуховодов дуть из сопел стало намного сильне, даже при выключенном вентиляторе на скорости 60 просто «сдувает», если направить воздух на центральное сопло. Очень хорошо обдуваются все стёкла, особенно лобовое.

На дороге машина стала вести себя совсем иначе, чем до проклейки. Она, чего я совсем не ожидал, стала более устойчивой!
Я объясняю это тем, что в результате проклейки моторного щита и днища кузова БИМАСТ-БОМБом значительно возорсла их прочность, сопротивление кузова «на скручивание». Эфект как при установке усилителя щитка передка. При попадении в колею на МКАДЕ, на высоких скоростях ПОЛНОСТЬЮ ИСЧЕЗЛО РЫСКАНИЕ, которое раньше сильно раздражало.
В салоне совершенно не слышны звуки при проезде стыков на асфальте, проктически бесшумно пересекаются трамвайные пути, мелкие ямы, что очень впечатлило меня.
Одним словом автомобиль стал БОЛЕЕ СОЛИДНЫМ. Это, пожалуй, самая верная характеристика произошедших с ним изменений.
Теперь обязательно проклею двери, крышу, багажник и арки задних колёс.
Шумоизоляция имеет ещё один косвенный плюс: она практически полностью исключает попадание воды на металл кузова изнутри салона, что наверняка благоприятно скажется на его состоянии в дальнейшем.
При возможности обязательно заменю рулевое колесо на 1118 или на 2114. Никак не могу определиться.
Заменю и подрулевые переключатели на 1118.
С полочки Европанели ничего не «улетает». Целый день возил там мелочь, мобильник и мелкие лампочки. Ничего не потерялось.
Стало намного удобнее пользоваться выключателями.

Итак с потолком закончили, пора переходить на нижнюю часть салона. Как и обещал, выкладываю фото отчет о переделки торпедо!)
Хочу сразу сказать, что на данном этапе работа выглядит грубо и массивно, с этим я сейчас борюсь и в ближайшее время исправлю) И это только ФОРМА ДЛЯ МАТРИЦЫ, сама панель будет из стекловолокна.

Для начала снимаем нашу накладку.

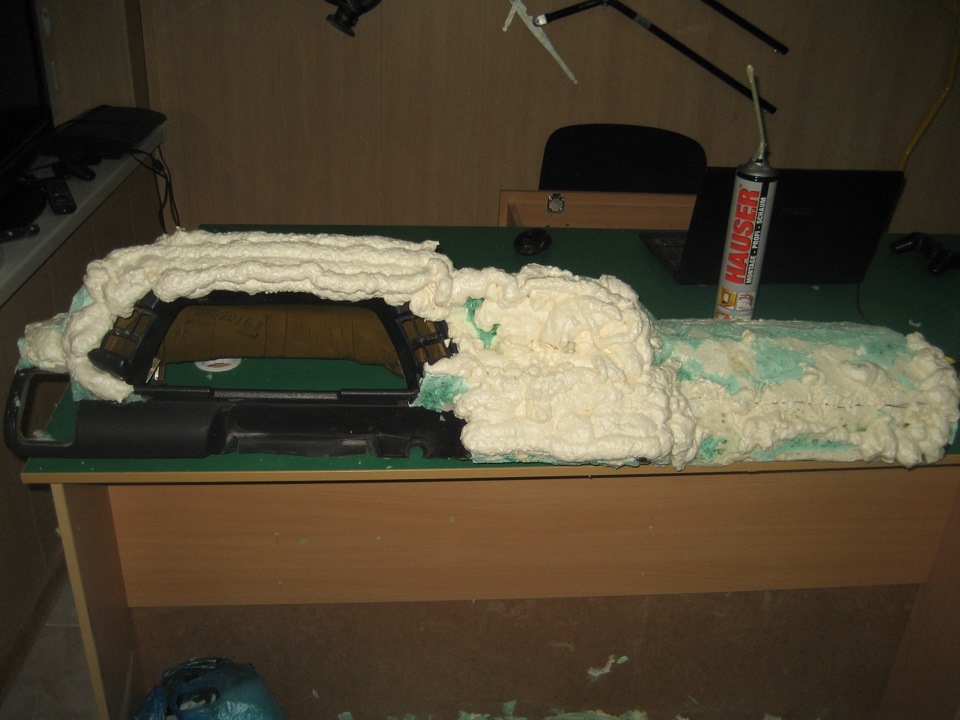

Теперь пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет!

Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.

В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз)

Дальше мы наносим самую дешевую шпатлевку которую смогли найти, делается это для заполнения пустот и придания жесткости нашей форма так как далее я ее разрезал на 2 части.

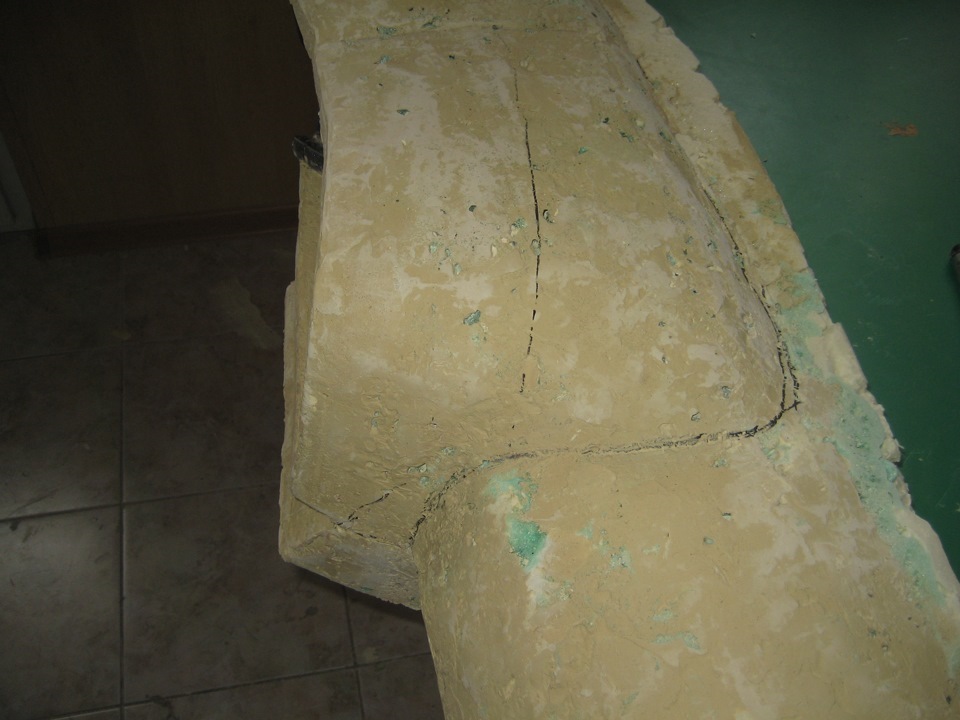

Размечаем места разделения.

Разделил я их для более легкого монтажа, и для менее сложной перетяжки кожей в будущем.

Накладка панели приборов.

Основная накладка.

Вот собственно, что меня вдохновляло.

А пока ездим вот так.

Источник

ЕСТЬ ВОПРОСЫ ? ЖДУ В КОММЕНТАРИЯХ

Доброго времени суток! Долго не мог выложить материал по личным причинам) Но время это настало иии) Поехали, К сожаление часть материала была утеряна безвозвратно, поэтому на фото общий вид, кроме танеля КПП!, тоже посеял фотки =(((
И так поехали)
Разбирал панель сам в первые в одну маску)
Сам опирался в мануалы по разборке) Не всё там написано хочу сказать. А если и написано то многое усложняет работу в целом. Поэтому по возможности оперитесь на мой отчет.
Самым сложным было снять торпеду! Что нам для этого понадобится:
Головка на 10 желательно с маленькой трещоткой!
Головка на 24 (торцевой) или трещотка с удлинителем!
Крестовая отвертка!
Плоская отвертка! Хорошо заточенная!
Для тех кто боится разобрать и не собрать разъемы как надо Лейкопластырь и Маркер!
Коробочка желательна для болтов винтов и т д.
Плоскогубцы!
Ножницы!

Поехали!

Для начала снимаем танель КПП иначе снятие торпеды превратится в головоломку.
Снять танель КПП просто.
По бокам раскручиваем болты крепления ( сложности возникнут с болтами рядом с сидениями, лезим под седло или ищем способ подобраться к болтам)
Снимаем крышку у ручника, если не понятно о чем это я, опустите ручник и крышка окажется прямо под кулаком. Там откручиваем болт. +
Снимаем чехол рычага КПП выкручиваем 3 болта +
Вынимаем кнопки свеклоподъемников и прочих опций тонеля.
Беремся за пепельницу задних пассажиров (тонель) и подымаем крышку танеля на верх и небольшими рывками тянем её в сторону заднего дивана.
Получив доступ к нижней части тонеля откручиваем все болты крепящие его к полу.
ТОНЕЛЬ СНЯТ!

Снятие торпеды!

Снимаем с торпеды все воздушные дефлекторы
Снимаем решетку воздухана с верху (рядом у многих находятся пищалки) Не ковыряйте её со всех сторон! она крепится по узким краям находим там отверстие вставляем точеную отвертку и вынимаем решетку.
Под решеткой выкручиваем болт на 10 головкой с удлинителем (с обоих сторон торпды) выкрутили со шпилькой ? Я вас поздравляю вы такой же неудачник как и я.
Снимаем панель рулевого конеса ( ту что над и под замком зажигания.
Снимаем бордачек ( лезем под него если не можем нащупать 2 болта и откручиваем) придерживайте его или свалится оборвав провода лампы. Отсоединяя провода НЕ УВЕРЕНЫ СМАТЫВАЕМ В ЛЕЙКОПЛАСТЫРЬ! И ПИШЕМ ЧЁ К ЧЕМУ! И КУДА!
Сняв бордачек видем с верху болт крепление торпеды + скручиваем.
Скручиваем саморез + ближе к двери в самом низу у бордачка.
Снимаем крышку монтажного блока по аналогии с бордачком.
Откручиваем (монтажный блок с предохранителями) 1 болт на крышке +
По аналогии с бордачком в монтажном блоке ближе к правой его части видим саморез + ( придется наклонится что бы увидеть его)
Снимаем защитные панели под ногами пассажира и водителя с каждой стороны по 2 болта +
С обоих ( пассажирской и водительской) под снятыми крышками ближе к концоли видим саморезы, с водительской стороны к ним посажена масса! Или скручиваем с массой или скручиваем по аналогии с пассажирской стороной. К чему я это говорю? Есть небольшие различия в торпедах.
Скорее всего вы будите сидеть после всех манипуляций на водительском сидении =) Посмотрите рядом с рычажком открытия капота будет саморез +, скручиваем.
Снимаем спидометр.
Снимаем 4 болта маски спидометра 2 верх 2 низ
Снимаем спидометр открутив по его бокам 2 болта +
Помечаем лейкопластырем если есть не уверенность в обратной сборке.

Ну вот и всё можно покурить =) Не курите ? Тогда продолжаем)

Снимаем всю электронику с консоли.
Не забываем про датчик эмобилайзера! У кого не работает он или отключен, отрезаем его, если нет желания заместо него поставить кнобку запуска можете примотать его обратно, или для понта поставить его. Проводов там не много, 2 помоем.
Так же не забываем о корректоре фар.
Как правило возникают проблемы только с выдергиванием магнитолы, работаем точеной отверткой, желательно иметь одноразовые сьемники. Всё кроме магнитолы снимается достаточно легко.
Незабываем пометить все разьемы если не уверенны!
Снимаем на руле крышку клаксоны (((гудыпсы) фафаколки) бибикалки) откавыряв пластиковую накладку LADA ключом на 24 ГОЛОВКОЙ или торцом откручиваем гайку крепления руля. Помечаем шлицевое соединение маркером для того что бы поставить потом руль в верном положении, и резкими движениями в лева в право вырываем руль.
Отпускаем рычаг положения рулевого колеса.
Отсоединяем накладки на стойки ( с лева и с права ) Для тех кто не понял о чем я это те накладки на которых часто стоят пищалки или рядом с ними, кстати вы не забыли их отсоединить ? =)
Так как многие из нас неудачники которые выкрутили верхние болты вместе со шпильками торпеда или на вас уже грохнулась или вам надо её немножко потянуть на верх и на себя, она полностью не выйдет! Не тяните дальше!
Берем хороший фонарик и смотрим за отодвинутую панель со стороны водителю. Берем хорошие ножницы и отрезаем все жгуты которые крепят связки проводов, всё что можно отсоединить, отсоединяем и помечаем и помечаем. Панель всё ещё не выходит? Смотрите внимательнее не всё отсоединили, не все жгуты отрезали.
В процессе отсоединения проводов панель будит больше отходить.
Снимая панель лучше сразу отсоедините ёлочку от печки или от панели, в противном случае отпадет придется подымать)
Для чего бы вы её не снимали! ДАМ СОВЕТ ПРОКЛЕЙТЕ ПАНЕЛЬ! Заделайте все щели в туннелях воздуханов и доработайте ёлочку!( информация в следующем посте) и поставе хоть самую плохую но шумку щита салона и двигателя. Убейте сразу 2х или 3х зайцев за 1 подход!
Вот и всё панель снята! Жесть …

Как одеть панель ? В обратной последовательности! Но есть особенности подробности в следующем посту! (Пост выше)

ЕСТЬ ВОПРОСЫ ? ЖДУ В КОММЕНТАРИЯХ

Источник

Необходимость снятия и замены торпедо на автомобиле ВАЗ 2110 может возникнуть при ремонте устройств и деталей, расположенных под ее поверхности. В частности, именно со снятием торпедо проводится ревизия воздухозаборников автомобиля. Иногда они могут засоряться и не обеспечивать нормальной работы систем отопления или кондиционирования. Процесс снятия и замены торпедо на ВАЗ 2110 не является особенно простым. Для его проведения вам нужно будет запастись терпением и освоить навыки виртуозной работы с инструментами.

Источник https://remont2114.club/

В сегодняшней статье мы расскажем вам как снять заменить установить доработать и улучшить торпедо на Ваз 2110 своими руками. Плюс ко всему этому мы дадим вам фотоотчет о проделанной работе и покажем интересное тематическое видео.

Содержание

Что следует учитывать при замене торпеды на Ваз 2110
Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет
Видео: Снятие торпедо на Ваз 2110 своими руками
Установка торпеды на Ваз 2110 – пошаговая инструкция
Видео: Как установить торпеды на Ваз 2110 своими руками
Доработка улучшение и тюнинг торпедо на Ваз 2110

Что следует учитывать при замене торпеды на Ваз 2110

Замена торпеды на Ваз 2110 не только предаст некий шарм автомобилю, но может довольно сильно повысить удобство езды не только для пассажира, но и для водителя. Ведь можно с торпедой заменить и приборную панель. При замене ее стоит учитывать следующие пункты:

Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
Просто придать, так сказать, дорогой вид автомобилю.
Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.

В любом случае можно получить максимально полезный эффект от такой затеи.

Первое что нужно учитывать при подборе торпеды на Ваз 2110, ее размеры и форму салона автомобиля.

Стоит также учитывать и категорию людей, пассажиров, которые будут находится в автомобиле. Это позволит иногда повысить степень безопасности средства передвижения.

После того как определен вид торпеды, стоит подумать над тем, какие дополнительные функции она должна выполнять. Это может быть установка дополнительного оборудования, места под мобильные телефоны, место под систему автозвука — динамики, или магнитолу.

Следующий этап выбор покрытия. Его лучше всего добрать максимально универсальным и стараться установить торпеды с такими покрытиями:

Пластик. Торпеда выполнена полностью из пластика без лишних вставок.
Пластик с деревянными, или кожаными вставками.

Это два самых популярных вида торпед для Ваз 2110, которые наиболее практичны в использовании и максимально будут подходить практически к любому типу салона.

Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет

Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
Далее снимаем крышки с обеих сторон.
Снимаем заглушку возле ручника.
Откручиваем шурупы слева и справа центрального тоннеля.
Откручиваем саморезы сзади центрального тоннеля.
Снятие пластика центрального тоннеля.
Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
Снимаем чехол ручки кпп.
Гаечным ключом откручиваем воздуховод обогрева салона.
Снятие воздуховода.
Откручиваем крепления центральной панели спереди.
Откручиваем крепления центральной панели сзади.
Окончательно снимаем панель.
Свинчиваем саморезы бардачка.
Осуществляем снятие бардачка.
Отсоединяем провода подсветки бардачка.
Откручиваем шурупы внутри пространства на месте бардачка.
Откручиваем оставшиеся саморезы по сторонам торпеды.
Откручиваем болты торпеды следующим образом как на фото.
Снятие воздуховода.
Откручиваем гайку на торпеде под воздуховодом.
Спускаем торпеду со шпилек.
Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

Видео: Снятие торпедо на Ваз 2110 своими руками

Установка торпеды на Ваз 2110 – пошаговая инструкция

Для того, чтобы установить панель приборов Ваз 2110 (торпеду) необходимо выполнить следующие действия:

Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.
Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.
С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.
Установите воздуховод обогрева ног таким образом, чтобы воздуховод вошел в отверстие корпуса воздухораспределителя.
Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Видео: Как установить торпеды на Ваз 2110 своими руками

Доработка улучшение и тюнинг торпедо на Ваз 2110

Одним из самых популярных способов доработки приборной панели на Ваз 2110 является ее шумоизоляция. Для того, чтобы ее сделать необходимо выполнить следующие действия:

Снимаем приборку, как это сделать я уже вам рассказал ранее
Далее пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет.
Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.
В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.
Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти.
Далее обшиваем приборную панель шумкой.
Устанавливаем торпеду обратно.

Дорабатывать приборную панель Ваз 2110 можно по разному, кто то обшивает ее кожей, кто вставляет в нее ЖК монитор, в тюнинге автомобиля все зависит от вас и ваших фантазий и желаний.

Источник

На чтение 2 мин
Обновлено 26.12.2022

Сейчас мы покажем как снять торпеду и произвести её замену на ВАЗ 2110, 2111, 2112. Эта работа осуществляется своими руками без использования специальных инструментов. Нужны лишь крестовая отвертка, ключи с головкой на 10″ и время на проведение работ.

Основные причины замены передней панели:

Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
Проблема при работе воздуховодов.

Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.

Прежде всего нужно отсоединить минусовую клемму от аккумулятора, далее снимаем облицовочный кожух вала рулевого управления, снимаем руль и выключатель зажигания. После этого приступаем к разборке торпеды.

Итак, ниже приведена инструкция по снятию и замене передней панели на ВАЗах 2110, 2111, 2112 на фото.

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.

Далее снимаем крышки с обеих сторон.

Снимаем заглушку возле ручника.

Откручиваем шурупы слева и справа центрального тоннеля.

Откручиваем саморезы сзади центрального тоннеля.

Снятие пластика центрального тоннеля.

Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.

Снимаем чехол ручки кпп.

Гаечным ключом откручиваем воздуховод обогрева салона.

Снятие воздуховода.

Откручиваем крепления центральной панели спереди.

Откручиваем крепления центральной панели сзади.

Окончательно снимаем панель.

Свинчиваем саморезы бардачка.

Осуществляем снятие бардачка.

Отсоединяем провода подсветки бардачка.

Откручиваем шурупы внутри пространства на месте бардачка.

Откручиваем оставшиеся саморезы по сторонам торпеды.

Откручиваем болты торпеды следующим образом как на фото.

Снятие воздуховода.

Откручиваем гайку на торпеде под воздуховодом.

Спускаем торпеду со шпилек.

Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Так выглядит снятая и отключенная торпеда.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

Источник

Торпедо – это современное название приборной панели. Изначально оно использовалось для иностранных автомобилей, но сегодня это наименование используется автомобилистами в странах СНГ. Торпедо в автомобиле ВАЗ 2114 – это разборная металлическая конструкция, в которой присутствуют пластиковые элементы. Также в ней используются полимерная пленка и полимерная пена, которыми обтянуты некоторые органы управления. В панель приборов входит множество контрольных приборов и элементов управления.

Совет: отличный способ приукрасить интерьер ВАЗ 2114 – это перетяжка торпедо натуральной кожей или экокожей. Затраты на такое обновление минимальны, но при грамотном дизайне можно добиться высоких результатов. Также в ВАЗ 2114 практикуют обтяжку козырька, крыши. Тюнинг может быть выполнен самостоятельно, но при отсутствии времени можно обратиться в автомобильную мастерскую.

Снятие торпедо может понадобиться в том случае, если владелец ВАЗ 2114 хочет поменять радиатор отопителя или даже всю печку. Чтобы добраться до этих деталей, непременно придется разобрать торпедо. В зависимости от цели, разбор может быть полным и не полным. К примеру, для демонтажа радиатора отопителя требуется только частичное снятие некоторых элементов. При некоторых кузовных работах обязательным условием является снятие торпедо, так как конструкция может повредиться во время ремонта. Разбор конструкции требуется и тогда, когда автомобилист решает повысить шумоизоляцию в салоне автомобиля – для этого необходимо уплотнить колесные арки, капот, двери и приборную панель.

Поэтапный демонтаж приборной панели

Независимо от количества демонтированных деталей, для разбора торпедо требуется следующий инструмент:

Несколько видов отверток (плоская и крестовая);
Набор ключей;
Фонарь;
Клеящая основа, которая требуется в том случае, если планируется уплотнение панели.

Что входит в конструкцию?

Чтобы облегчить снятие всей торпедо или отдельных её элементов, нужно знать, из чего состоит конструкция. В автомобиле ВАЗ 2114 в приборную панель входит 11 основных элементов, которые изображены ниже:

Схема расположения и крепления всех элементов приборной панели ВАЗ 2114

Основа торпедо. В ней содержатся органы управления системами салона.

Накладки. Эта деталь нужна для того, чтобы надежно крепить основу.
Кронштейн.
Элемент уплотнения – заглушка.
Пепельница.
Поперечина, всего их две. Под номером «6» изображена правая.
Правый экран торпедо.
Щиток, который закрывает доступ к проводке.
Центральный кронштейн.
Левый экран панели приборов.
Левая поперечина.

В автомобилях ВАЗ можно улучшить внешний вид приборной панели. Для этого необходимо разгрузить торпедо от циферблатов. На замену обычно устанавливаются более стильные и современные информационные приборы. То же самое касается и подсветки, при желании можно самостоятельно обновить её и установить современные оригинальные светодиоды.

Демонтируя эти элементы поочередно, можно полностью разобрать торпедо. Ниже будет представлена подробная инструкция, с помощью которой автомобилист сможет полностью извлечь элементы приборной панели из автомобиля.

Пошаговая инструкция по разбору

Первым шагом будет снятие левого экрана. Для этого нужно выкрутить 3 самореза, как показано на фото. Когда крепления будут удалены, можно будет снять левый экран торпедо.

Удаление креплений в приборной панели ВАЗ 2114
Теперь можно переходить к правому экрану. Здесь автомобилиста будут ждать уже 5 саморезов.
Когда экран удален, можно заняться электроникой ВАЗ 2114. Чтобы обезопасить себя и электронные системы автомобиля, необходимо вытащить из аккумулятора клемму минусового провода. Далее демонтируется радиоприемник. Для этого необходимо отключить основную колодку связки проводов (это относится к тем автомобилям, где приемник присутствует). В случае отсутствия этого элемента, можно сразу достать заглушку из щитка центральной консоли.
Теперь автомобилист может заняться пепельницей, но для начала нужно достать связку проводов, которая идет от прикуривателя. Также требуется снятие патрона лампы, установленной для подсветки.
Следующий шаг – отсоединение рукоятки с рычагов контроля заслонками печки. Операция выполняется отверткой. Нужно быть максимально аккуратным, так как элементы очень хрупкие.
Для наглядности стоит ознакомиться с фото – лезвие плоской отвертки вводится между рычагом и рукояткой. Легким нажатием можно разобщить эти элементы, а затем снять рукоять вентилятора печки.

Необходимо поддеть концы держателя
Чтобы снять щиток центральной консоли, необходимо выкрутить два самореза – на левой и на правой стороне щитка.
Далее происходит снятие пластиковой накладки. На самостоятельный поиск креплений может уйти много времени. На спидометрами находится 2 самореза, под комбинацией приборов тоже есть 2 крепления, которые выкручиваются крестовой отверткой.

Открытая торпеда — есть доступ к необходимым элементам
Теперь нужно посмотреть на кнопку для выключения обогрева задних стекол – возле неё будет заглушка, которую тоже необходимо снять. Под ней спрятан саморез. После всех проделанных операций щиток приборной панели можно извлечь. Для этого его нужно отвести в сторону руля, как показано на фото. Перед автомобилистом будет множество штекеров и пучков с проводами – их необходимо вытащить, но перед этим рекомендуется подписать их, чтобы не запутаться в дальнейшем. Когда щиток ничего не держит, его можно полностью вытащить.
К полу кузова ВАЗ 2114 крепятся кронштейны приборной панели. Их необходимо убрать – для этого подойдет ключ «восьмерка». Нужно выкрутить крепления левой и правой стойки – расположены они симметрично.
Из гнезда торпедо следует извлечь промежуточный корпус. Когда сопла вентиляционной и отопительной системы отсоединены, можно выкручивать крепления кронштейна к центральной консоли.
Когда крепления сняты, кронштейн можно отвести в сторону вместе с элементами, которые прикреплены к нему: держатель и контроллер реле, системы впрыска горючего. Эти органы нужно открутить.
Следует удалить все элементы, чтобы полностью разгрузить кронштейн: выключатель подсветки приборов, главный цилиндр, колодка АПС, все жгуты. Это требуется в том случае, если автомобилист собирается полностью достать конструкцию из салона ВАЗ 2114.
Когда панель уже почти ничего не держит, можно убрать измерительные приборы. Для этого нужно поддеть консоль отверткой и надавить вперед. От спидометра будет идти трос, который необходимо аккуратно вытащить. Здесь тоже будет много связок проводов, поэтому их рекомендуется пометить.
Когда с электроникой покончено, можно демонтировать декоративные накладки, которые заходят на лобовое стекло – для этого нужно открутить три болт крепления.

Теперь консоль можно полностью снять, если предвидится замена. При выполнении других ремонтных работ рекомендуется ориентироваться по доступу к интересующим деталям. К примеру, для доступа к печке отопителя хватит удаления только нижней части приборной панели.

Панель приборов, она же «торпеда» — важнейшая часть интерьера автомобиля, которая во многом определяет комфорт как водителя, так и пассажира переднего сидения.

Торпеда ВАЗ 2114

К «торпеде» предъявляются три ключевых требования:

Функциональность – она должна включать все необходимые рычаги управления, кнопки и индикаторы для контроля за состоянием автомобиля;
Эргономичность – все функциональные элементы «торпеды» должны быть размещены так, чтобы их использование было удобно для людей разного роста и комплекции;
Дизайн – по тому, как выполнена панель приборов, можно определить класс автомобиля. В дешевых моделях, как правило, разработчики не отдают должного внимания визуальной привлекательности и качеству используемых материалов, тогда как отличительной чертой всех дорогостоящих машин является красивая, детально продуманная «торпеда».

Стоит отметить, что дизайнеры, работающие над приборной панелью ВАЗ 2114, постарались на славу. «Торпеда» четырнадцатой выполнена по современным европейским стандартам. Она изготовлена из качественного износоустойчивого пластика, который не теряет свой внешний вид даже спустя нескольких лет эксплуатации автомобиля, а дизайн «торпеды» вызывает положительные эмоции даже у тех, кто пересел на ВАЗ 2114 после иномарки.

Приборная панель автомобилей ВАЗ 2115 и ВАЗ 2113 во многом идентичны с «торпедой» четырнадцатой, так что все приведенные в данной статье инструкции можно использовать и для вышеуказанных моделей.

Значки на приборной панели ваз 2114

Прежде чем приступать к практической части, необходимо разобраться, что представляет собою приборная панель четырнадцатой.

ВАЗ 2114 относится к линейке автомобилей «Самара» второго поколения, которую Тольяттинский Автомобильный Завод выпускает с 2004 года. Все автомобили этого семейства комплектуются «торпедой» типа «европанель», для разработки который были привлечены зарубежные дизайнеры.

«Европанель» отличается высоким уровнем эргономичности – все её составляющие расположены в зоне свободного доступа, их использование не затрудняет водителю процесс управления автомобилем. Также немалое внимание уделено и комфорту переднего пассажира.

Тюнинг приборной панели

Основным информационным элементом «торпеды» ВАЗ 2114 является приборная панель датчиков и индикаторов, которая расположена прямо за рулевым колесом.

Данная панель включает следующие элементы:

Стрелочные приборы – тахометр и спидометр. Посредством тахометра водитель получает информацию о режиме работы двигателя – стрелка указывает, какое количество оборотов силовой агрегат выдает в данный момент времени. На спидометр выводятся данные о текущей скорости передвижения четырнадцатой. Максимальная отметка на спидометре – 200 км;
Снизу стрелок тахометра и спидометра расположены электронные экраны: экран под спидометром отображает общий пробег автомобиля и данные о пробеге с последней контрольной точки, которую может выставить сам водитель. Экран под тахометром показывает время и температуру воздуха окружающей среды;
Между стрелочными приборами расположен датчик поворотов – при включении поворотников на приборной панели отображаются мигающие зеленым цветом стрелочки;
По центру приборной панели расположен индикатор «Check Engine» — который загорается, когда бортовой компьютер четырнадцатой обнаруживает какую-либо неисправность в работе двигателя. Рядом с ним – индикатор включения стоп-сигнала;
С левой стороны приборной панели находится датчик температуры жидкости в системе охлаждения силового агрегата, справа панели – датчик уровня топлива в бензобаке. Когда температура двигателя превышает критический показатель либо бак пуст, над датчиками загораются оранжевые лампочки;
Также на приборной панели расположен ряд индикаторов, указывающих следующую информацию: уровень масла, наличие незакрытых дверей, не пристёгнутые ремни безопасности, количество воды в бачке омывателя окон и износ тормозных колодок.

Торпеда ВАЗ 2114 также включает экран бортового компьютера автомобиля, который расположен в её центральной части. Посредством бортового компьютера водитель получает детальную информацию о режимах работы и возникающих неполадках в системах и коммуникациях четырнадцатой. Также на экран БК выводятся рекомендации по срокам следующего техосмотра.

Помимо информационных устройств на приборной панели расположены и функциональные элементы: рычаги включения поворотников, кнопки управления фарами и печкой, и системой обогрева окон.

Не лишена «торпеда» четырнадцатой и элементов комфорта, которые представлены прикуривателем, пепельницей, достаточно вместительным бардачком и нишей для хранения разнообразных мелочей, расположенной возле рычага переключения передач.

Снимаем приборную панель ваз 2114 своими руками

Необходимость снятия «торпеды» может возникнуть как довольно неожиданно – вследствие поломки печки, либо радиатора, добраться к которым можно только при демонтированной панели, так и запланировано – для замены изношенной «торпеды».

Предлагаем вашему вниманию схему приборной панели четырнадцатой.

Разберемся с её составляющими:

Основная часть конструкции, которая, как правило, и называется «торпедой» — на ней фиксируются все вспомогательные элементы и составляющие приборной панели;
Накладка на панель ВАЗ 2114, на которой расположены отверстия воздуховодов;
Фиксирующие кронштейны;
Заглушки;
Пепельница;
Правая опорная рама (поперечина);
Правый щиток закрывающий кабеля проводки;
Щиток приборов ВАЗ 2114;
Центральный кронштейн;
Левый щиток проводки;
Левая опорная рама.

Чтобы выполнить всю работу в домашних условиях нам потребуются следующие инструменты:

Плоская и крестообразная отвертка;
Набор ключей;
Фонарик;

Если «торпеда» гремит, и планируется проклейка панели, необходимо запастись клеящейся основой, либо нерасширяющейся монтажной пеной для уплотнения.

Если вы предварительно изучите теорию о том, как снять панель приборов на ВАЗ 2114, то вся работа займет у вас не больше 3-5 часов.

И так, переходим к пошаговой инструкции о том, как снять торпеду на ВАЗ 2114 своими руками.

В первую очередь необходимо снять щитки закрывающие проводку (на схеме они обозначены номером 7 и 10). Начинаем с левого. Снимается он довольно просто – крестообразной отверткой выкручиваем три фиксирующих щиток самореза;
Далее, снимаем правый щиток – процедура та же, только саморезов в нём на 2 больше. Снимать экран нужно осторожно, поскольку пластик может повредить расположенную под ним проводку;
Прежде чем вынимать магнитолу необходимо снять с аккумулятора минусовую клемму. Для демонтажа магнитофона нужно разъединить колодку проводки, которой он соединен с питанием, акустикой и антенной;
Теперь нужно снять прикуриватель и пепельницу, не забудьте вытянуть из неё лампочку для подсветки;
Вынимаем ручки управления печкой. Для этого их необходимо подковырнуть плоской отверткой либо ножом, так как ручки с основанием соединены пазами;
Снимаем ручку установки режима мощности печку, для демонтажа её нужно просто потянуть на себя;
С левой и правой стороны панели приборов расположены саморезы, которыми она прикреплена к салону автомобиля. Выкручиваем их крестообразной отверткой;
Выкручиваем саморезы на приборном блоке (спидометре), один из них расположен сверх, второй – снизу блока. Накладка на панель приборов свободно снимается после откручивания фиксаторов;
Всю проводку, подведенную к панели приборов, разъединяем. Снять стрелки с панели можно аккуратно поддев их ножом;
Переходим к рулю. Чтобы снять руль на ВАЗ 2114 необходимо открутить болты, которыми сверху и снизу зафиксирован кронштейн рулевой колонны. Для этого нужен ключ на 8;
С правой стороны кнопок управления фарами и обогревом заднего окна расположена пластиковая заглушка, её нужно снять и выкрутить спрятанный под ней саморез;
Далее, демонтируем фиксатор, который держит блок управления отоплением, после чего вытягиваем весь патрон блока;
Снимаем все оставшиеся декоративные элементы «торпеды»: алгоритм всё тот же – откручиваем саморезы под заглушками и демонтируем пластиковые панели;
Если вы планируете полностью вынуть панель из машины, то нужно разъединить все провода, жгуты и проводку к лампочкам подсветки, расположенной на «торпеде».

Как снять и установить панель приборов ВАЗ 2114

Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и поставить на место панель приборов на автомобилях ВАЗ 2114, 2113, 2115.

Процедура снятия

Снимаем «минусовой» провод от аккумулятора.
Откручиваем левую накладку консоли панели приборов.
Снимаем накладку. Для этого нужно вывести нижний выступ из кронштейна.
Откручиваем правую накладку консоли панели приборов.
Отсоединяем провода от прикуривателя.
Отсоединяем провода от лампочки подсветки прикуривателя.
Толкаем изнутри и вынимаем нишу для мелких предметов.
Откручиваем 2 самореза и утапливаем колодку диагностического разъема внутрь.
Снимаем рукоятку выключателя вентилятора печки.
При помощи узкой отвертки снимаем рукоятку с рычага.
Откручиваем 2 самореза над щитком приборов.
Откручиваем два самореза под щитком приборов.
Снимаем заглушку и откручиваем саморез верхнего крепления накладки.
Откручиваем 2 самореза нижнего крепления накладки.
Отводим накладку в сторону.
Промаркируйте порядок соединения колодок к выключателям.
Отсоединяем провода от выключателей.
Снимаем щиток приборов.
Откручиваем болты крепления рулевой колонки и опускаем ее вниз.
Откручиваем 2 самореза крепления панели к кронштейну.
Откручиваем 2 самореза крепления кронштейна к правой поперечине.
Откручиваем 2 самореза нижнего крепления кронштейна.
Отводим кронштейн в сторону.
Откручиваем и снимаем световод с панели приборов.
Откручиваем 4 самореза крепления блока управления печкой и утапливаем его внутрь.
Снимаем патрон лампы подсветки ручки выключателя вентилятора печки.
Отжимаем правый фиксатор и снимаем воздуховод с панели.
Вытягиваем и снимаем ручку гидрокорректора фар.
Снимаем ручку регулятора подсветки приборов
Снимаем декоративную вставку панели приборов.
Откручиваем световод.
Откручиваем гайку крепления гидрокорректора и утапливаем его внутрь панели.
Откручиваем гайку крепления регулятора подсветки приборов.
Достаем лампу подсветки гидрокорректора.
Отсоединяем провода от регулятора подсветки приборов.
Отсоединяем провода от датчика иммобилайзера.
Отсоединяем провода от блока иммобилайзера.
Отсоединяем провода от лампы освещения бардачка.
Отсоединяем провода от розетки переносной лампы.
Откручиваем 2 самореза верхнего крепления панели
Откручиваем 2 самореза нижнего крепления панели.
Откручиваем саморез крепления панели к левой поперечине.
Снимаем панель приборов.
Установку панели приборов на ВАЗ 2114 производится в обратном порядке.
