Как найти ребро жесткости

Ширина и толщина
рёбер жёсткости должны быть:

При
корректировке согласно ГОСТ 103-76, выбираем
стальные полосы шириной 120 мм и толщиной
9 мм. Далее размеры ребер жесткости
корректируются при расчете узлов
сопряжения.

3.11. Расчёт поясных швов балки

Эти
швы рассчитываются на силу сдвига пояса
относительно стенки. Сдвигающая сила
стремится срезать швы, поэтому
сопротивление этих швов срезу должно
быть не мене силы Т. Сила Т является
погонной силой.

Найдём силы сдвига
для тонкого и толстого поясов

Выбираем
метод сварки: АФ ГОСТ 8713-79 – Т3, сварочную
проволоку Св-08ГА. Для этого метода
получаем, что

Катеты швов для
толстого и тонкого поясов

В
соответствии с табл.38 СНиП II-23-81
принимаем, что
катеты для толстого пояса равны 9 мм, а
для тонкого – 6 мм.

4.Расчёт и проектирование узлов

4.1.Расчёт опорного узла вспомогательной балки

Для
вспомогательной балки выбираем опорную
плиту прямоугольной формы шириной
, длинойи толщиной.

Площадь плиты
определяется из условия прочности

где
=530
МПа — сопротивление стен сжатию
(фундамента).

Ширина
плиты принимается в 1,1 раза больше ширины
полки вспомогательной балки

Принимаем

Длина плиты
принимается из условия

Принимаем

Толщина плиты
определяется из условия прочности при
работе на изгиб

Т.к.
по ГОСТ на широкополосную сталь
максимальная толщина равна 60 мм, а по
расчёту она должна быть больше 67,8 мм,
то принимаем Впл
=250 мм. Тогда

Принимаем

Принимаем

По
ГОСТ 82-70 выбираем для плиты полосу
толщиной 60 мм и шириной 250 мм.

Проверим локальную
прочность стенки вспомогательной балки

где
— толщина стенки вспомогательной балки,
запас локальной прочности

4.2.Опорный узел главной балки

В
связи с тем, что проектируемая главная
балка является сварной и имеет большую
длину пролётов, то выбираем для её опоры
на стенку тангенциальные опоры (рис.10).
При такой опоре балка опирается на
цилиндрическую поверхность опорной
плиты, и при повороте опорной части
балки на угол смещения опорной реакции
не происходит. Вертикальная нагрузка
на бетон или каменную кладку передается
равномерно.

4.2.1.Расчёт опорной плиты

Площадь плиты
определяется из условия прочности

где
— опорная реакция главной балки.

Ширина плиты
принимается в 1,1 раза больше ширины
полки главной балки

Принимаем
Впл
=51 см (ГОСТ 19903-74 на листы).

Длина и толщина
плиты принимаются из условий

Радиус
опорной плиты определяется из условия
смятия цилиндрической опорной поверхности
в месте контакта плиты с балкой

где

расчётное сопротивление диаметральному
смятию при свободном касании (табл.1
СНиП). Из последнего выражения найдём
радиус плиты

;

Из
выражений видно, что аргумент арккосинуса
больше единицы, чего не может быть. Далее
нужно обратиться к чертежу и выбрать
радиус плиты таким, чтобы на длине хорды,
равной lпл.
в центре толщина была бы равна расчетной,
а на краях оставались бы притупления
около 1 см. Получаем Rпл
= 10,5 см.

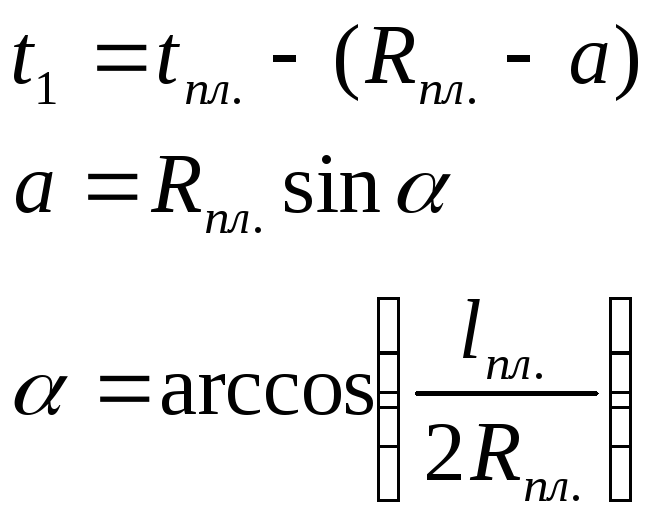

Величину
найдём из геометрии плиты:

Тогда проверим
выполнение условия смятия
