Как найти предусилитель в магнитоле

Ранее из магнитолы были выведены линейные выходы, что описано в первой части статьи (Линейные выходы (Часть 1)). Но, как выяснил, есть следующие минусы
1) Уровень сигнала достаточно слаб. При привычном прослушивании музыки на громкости в районе 10 единиц на усилителе уровень входа завернут почти в максимум
2) Из-за низкого уровня есть сильные помехи от сигналки, т.к. любой мало-мальский сигнал помехи сильно «конкурирует» с полезным сигналом. Происходит каждый раз, когда сигналка посылает какой-либо сигнал. Например, если с брелока запросить состояние авто. Но это я не делаю, у меня нет брелока от сиги, т.к. slave-режим. Но вот очень напрягает сильный треск в момент автозапуска при нажатии на тормоз, когда работа двигателя из поддержки зажигания переходит в обычный режим, сигналка как раз посылает сигнал в антенну, что перешла в обычный режим.
Выбор был между готовым конструктором от МастерКИТ (BM2118), цена вопроса 610 р. Либо попробовать собрать самодельный предусилитель, обошлось в 190р за микросхему, остальные детали нашел в закромах. Сделать самоделку было решено так же по той причине, что в готовом радиоконструкторе стоит ОУ непонятно какого качества. А в найденной мною схеме используется операционник OPA2134, который, если не врет яндекс, используется в аппаратуре HI-FI и даже HI-END класса. Есть полный аналог этому операционнику NJM4558D, совпадает все полностью — и сама схема и даже номиналы обвеса. Цена 33 р. Точнее даже сказать, что я нашел схему на 4558, но так как операционники совпадают, то решил в этой схеме заменить 4558 на 2134. Так же нашел в инете, что некоторые люди в простенькой аппаратуре 4558 меняют на 2134 просто перепаивая их местами. Цена за 2134 небольшая, поэтому экономить не вижу смысла.
Схема

Схема печатной платы

Найденные мною детали несколько отличаются в размерах от найденной, поэтому я начертил свою согласно своим размерам. К тому же спецы советуют использовать в звуковом тракте пленочные кондеры, а у меня как раз нашлись такие К73-17 от старой советской аппаратуры. Он больше по размеру, чем керамика, но на плате места хватает.

Плата вытравлена, отверстия просверлены, детали впаяны

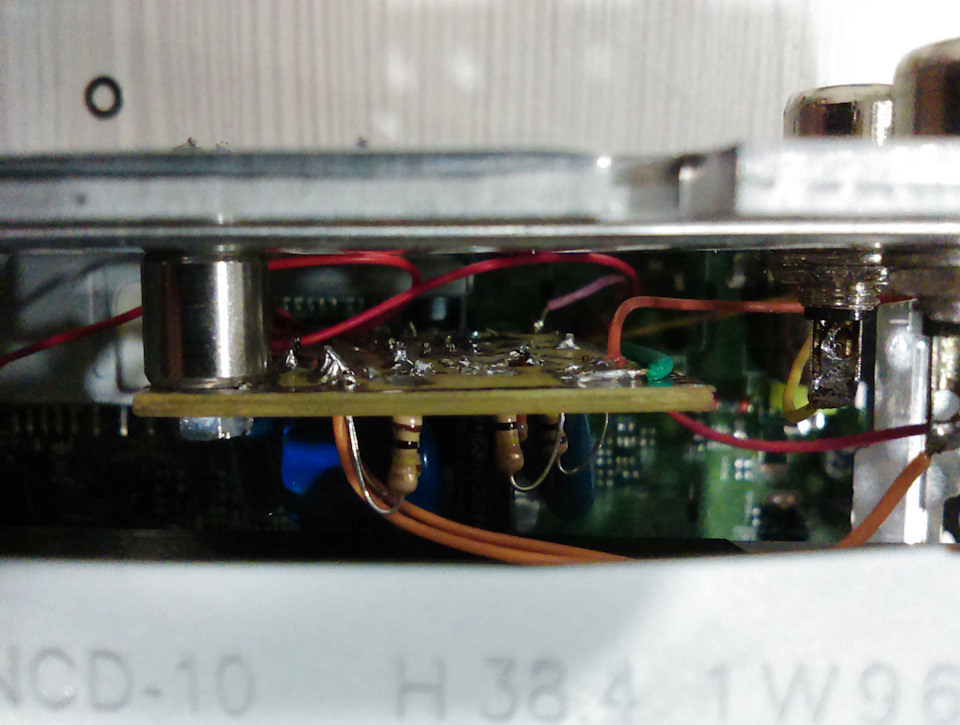

Плата установлена на заднюю стенку магнитолы, места между стенкой и CD-приводом как раз хватает

Предусилитель сделан только на фронтальные каналы, т.к. задние ввиду их сильно заниженного уровня еще с ЦАПа, не используются, а раскладка зада от переда происходит прямо во внешнем усилителе. Питание платы с пина 18, который запитывает внешнюю антенну.
Что в итоге:
1) Уровень сигнала очень сильно повысился. Если раньше уровень входа на внешнем усилке стоял почти в максимум, то теперь он в самый минимум. При первом включении уровень громкости оказался выше прежнего даже на 1 единице громкости в магнитоле.
2) Помехи от сигналки почти пропали. Они, конечно, не ушли полностью, все равно треск слышен, но он такой слабый, что слышно только если либо при выключенном звуке, либо если музыка играет очень тихо, что в принципе не напрягает.
3) Звук немного изменился. Он не стал хуже, он стал просто немного другим. До этого не хватало верхов, они были подняты на +5, т.е. настройки маги были 0/0/+5, теперь с верхами все хорошо, но средних стало чуть больше, голос стал сильнее выделятся, пришлось средние убавить, теперь 0/-5/0. Но тут еще грешу на акустику, т.к. спереди мидбасы поменяны на DD, но так как я из брал через авито по дешевке, то они достались мне без кроссоверов и пищалок. Кроссы собраны самопально от другого комплекта, а пищалки вообще остались родные. Чувствуется несогласованность комплекта. По плану перед будет заменен на другой комплект, а DDшки переедут назад.

Итог: результатом доволен, предусилок штатной маге очень нужен.

=====
ps: месяц спустя я решил сделать небольшую доработку. Дело в том, что при выключении предусилок дает небольшой, но заметный щелчок. Занес домой магу, подключил к домашнему усилителю — так же щелкает. А раз до внедрения предусилителя не щелкало, то виновата именно эта часть. Поэтому самый простой вариант дать ей время еще поработать в момент отключения внешнего усилка. А уже после его отключения пусть отрубается и предусилок. Городить таймер времени дело невыгодное. Сама по себе схема потребляет мизерное количество энергии. Поэтому проще всего поставить на входе мощный кондер и отгородить его от «внешнего мира» любым диодом. Это будет еще держать энергию хотя бы 1 секунду, этого вполне достаточно.

В домашних закромах я нашел только очень не слабый кондер на 4700 мФ. Но больше не меньше, пойдет и такой. В итоге схема держит питание примерно 4 секунды. Поэтому даже 2200 мФ будет за глаза. А щелчки полностью пропали.

Привет всем любителям хорошего звука, меня в последнее время часто спрашивают вот по таким вопросам:

• как подключить предусилитель,
• как подключить предварительный усилитель,
• как подключить предусилитель к усилителю,
• как подключить предусилитель к ресиверу,
• как подключить предусилитель к усилителю мощности.

Итак, давайте по порядку. У вас есть предусилитель (предварительный усилитель), который вам нужно подключить к вашему ресиверу или усилителю (усь) или усилителю мощности (УМ). Даже если ваш AV-ресивер, усь или УМ уже имеет встроенный предусилитель, существуют определенные условия, в которых может потребоваться подключение внешнего предусилителя к вашему ресиверу. В частности, если у вас есть стереосигнал без регулятора громкости, который вы пытаетесь воспроизвести через систему объемного звучания.

Предусилитель является важной частью вашей аудиосистемы, поскольку он помогает обрабатывать звук при его перемещении от источника, такого как ЦАП или CD-плеер, к усилителю мощности и акустике. Предусилитель может улучшать качество звука, может быть с множеством удобных функций/технологий, а также он усиливает звук перед его передачей через усилитель мощности, и устраняет некоторые искажения, которые можно уловить, когда сигнал проходит через стерео провода.

Предусилители различаются по цене и могут быть простыми или сложными с налчием эквалайзера, фонокорректора, ЦАП и т.д. В сонвном подключение предусилителя к усилителю мощности можно выполнить с помощью кабелей RCA или XLR (зависит от УМ и преда). Если одно из ваших устройств не поддерживает XLR, используйте кабели RCA.

Как подключить предусилитель к усилителю — быстрый способ

Осмотрите свое звуковое оборудование и кабели и определите, все ли совместимо. Прочитайте инструкции по эксплуатации вашего звукового оборудования, если вы не уверены в совместимости. Большинство предусилителей и усилителей мощности совместимы с кабелями RCA и XLR. Если это необходимо, то установите на усилителе мощности правильное напряжение для источника питания.

Подключите кабели питания для усилителя мощности и предусилителя в назначенных плагинах. Кстати, звуковые устройства обычно используют заземленный адаптер переменного тока для подключения к источнику питания. Используйте трехконтактный выход для подключения заземления.

Подключите один конец каждого соединительного кабеля к выходным разъемам на задней панели предусилителя. Разъемы помечены буквами, которые соответствуют разъемам на задней панели усилителя мощности.

Подключите другой конец каждого кабеля к соответствующим входным разъемам на задней панели усилителя мощности.

Подключите звуковое оборудование источника к входным плагинам предусилителя и подключите акустику к выходным клеммам усилителя мощности.

Как подключить предусилитель к усилителю или ресиверу (разбираем поэтапно)

Подключить предусилитель к AV-ресиверу довольно просто, если у вашего ресивера, УМ или усилителя есть возможность:

1. Найдите обходной или прямой вход ресивера он обычно называется — Direct, Pure Direct, Bypass и т.д.
2. Подключите выход вашего предусилителя к входу Bypass / Direct в In вашего ресивера.
3. Перед переключением на канал HT Bypass / Direct In полностью выключите и выкрутите на минимум громкость предварительного усилителя.
4. Отрегулируйте громкость предусилителя по своему вкусу.

По большей части, предусилитель не нужен, если у вас есть AV-ресивер и если вас устраивает звук. Кстати, AV-ресиверы уже имеют встроенные предусилители, которые управляют громкостью, эквалайзером и усилением, и многие не приспособлены для подключения внешнего предусилителя. Однако существуют ситуации, в которых использование внешнего предусилителя будет необходимо.

Что такое предусилитель?

Предварительный усилитель принимает слабый сигнал с высоким импедансом и преобразует его в помехоустойчивый сигнал с низким импедансом, достаточный для дальнейшей обработки. Предусилитель обеспечивает степень усиления напряжения, что делает его устойчивым к помехам.

Предварительные усилители формируют электрические звуковые сигналы, чтобы их можно было затем обрабатывать и усиливать с помощью усилителя мощности, который добавляет усиление тока, что позволяет ему управлять громкоговорителями.

Большинство звуковых устройств оснащены предусилителем от AV-ресивера до усилителя и телевизора. Если бы вы подключили внешний предусилитель непосредственно к любому из них, вам, вероятно, пришлось бы уменьшить громкость на устройстве, чтобы компенсировать это из-за дополнительного усиления.

Встроенные предусилители в усилителях мощности в основном имеют внутри довольно дешевые комплектующие и общее питание, для этого и нужен более лучший предусилитель со своим питанием и лучшими компонентами внутри.

По этой причине, если вы хотите подключить внешний предусилитель к одному из звуковых устройств, вам нужно будет найти способ обойти этот внутренний предусилитель. В действительности, предусилители предназначены для сопряжения с усилителями мощности, а не с этими другими видами усилителей звука.

Однако в некоторых редких случаях внешний предусилитель может быть не лучшим вариантом, а единственным вариантом.

Также для многих проблема, с которой они столкнулись, заключается в том, что звуковая система домашнего кинотеатра (ресивер) предназначена для фильмов и шоу, а не для музыки. Из-за этого внутренний предусилитель вашего AV- ресивера не имеет должного качества для прослушивания музыки.

По этой причине некоторые высококачественные AV-ресиверы имеют вход HT Bypass или Direct In, который обходит внутренний предусилитель AV-ресивера и подает сигнал напрямую, как есть. Есть несколько случаев, когда у вам нужно подключить предусилитель к ресиверу.

Причины использования внешнего предусилителя

Во-первых, из AV-ресиверов, которые имеют HT Bypass или Direct In, большинство имеют только один, поэтому, если вы хотите подключить более одного аудиоисточника, вам потребуется многоканальная возможность предусилителя.

Во-вторых, если у вашего аудиоисточника нет встроенного регулятора громкости, вам понадобится предусилитель, так как HT Bypass или Direct In подает сигнал на полную громкость, потому что часть обхода внутреннего предусилителя AV-ресивера означает громкости.

В любом из этих сценариев вам потребуется подключить предусилитель к ресиверу. Хотя это довольно просто, есть некоторые меры предосторожности, которые вы должны будете предпринять, чтобы не испортить звуковую систему или не повредить ваш слух.

1. Выключить всю звуковую технику

Первое, что вы должны сделать, это выключить все ваше аудио оборудование, особенно ваш AV-ресивер. Это не требует от вас ничего отключить. Вы просто хотите убедиться, что ваши динамики не включены, когда вы настраиваете вещи.

Вы знаете, что издает динамик, когда вы подключаете что-то, когда они включены? Это звук удара напряжения, выдвигающего конус динамика таким образом, для которого он не предназначен. Выключайте оборудование каждый раз, когда вы подключаете и отключаете питание.

2. Подключите аудиоустройство к предусилителю

Настоятельно рекомендуется, если у вас есть такая возможность, подключать любые устройства воспроизведения музыки через внешний предусилитель, предназначенный для аудио, а не для видео.

Это обычно дает вам лучший звук и усиление для музыки, чем те, которые предназначены для систем домашнего кинотеатра. Это также гарантирует, что вы получите правильный, точный стерео звук, в котором записана музыка.

3. Подключите ваш предусилитель к ресиверу

Когда все ваши аудиоустройства подключены к предусилителю, подключите его выход или Phono Out напрямую к HT Bypass или Direct в In ресивера AV.

По всей вероятности, для этого потребуется пара кабелей RCA. Убедитесь, что вы подключили красный к красному и белый к белому, чтобы получить желаемое разделение справа налево.

4. Включите предусилитель и уменьшите громкость

Когда вы включаете предусилитель через HT Bypass или Direct In, вы обходите все внутренние регуляторы громкости вашего AV-ресивера. Таким образом, все, вы отправляете сигнал через HT Bypass или Direct In, который будет выходить из ваших громкоговорителей на полной громкости.

Перед включением AV-ресивера важно полностью уменьшить громкость предусилителя, чтобы не повредить динамики или ваш слух.

5. Включите ресивер и отрегулируйте громкость предусилителя.

Теперь, когда вы полностью настроили громкость на предусилителе, вы должны включить ресивер. Во время воспроизведения музыки медленно регулируйте громкость предусилителя, пока не достигнете комфортного уровня прослушивания.

6. Отрегулируйте усиление предусилителя

Если звук нечеткий то это может означать, что вам необходимо отрегулировать усиление предусилителя. Усиление имеет эффект, аналогичный громкости, за исключением того, что громкость регулирует громкость выходного сигнала, усиление усиливает громкость входного сигнала до его обработки предварительным усилителем.

Чтобы отрегулировать усиление, немного уменьшите громкость и слегка отрегулируйте усиление, пока оно не вернется на комфортный уровень прослушивания, и повторяйте, пока не получите звук, который вам понравится.

Слишком большое усиление приведет к искажению звука. Если вы достигли этой точки и звук все еще не понравился, вы можете попробовать отрегулировать настройки эквалайзера предусилителя, если таковые есть.

Важно, чтобы вы не пытались подключить предусилитель к обычному входу, потому что это заставит предусилитель AV-ресивера работать с большим напряжением, чем он рассчитан.

Если вам нужно использовать с, но ваш AV-ресивер не позволяет вам обойти его, это не обязательно означает, что вы должны перейти на более дорогой ресивер. Вместо этого вы можете подключить ваш предусилитель к устройству, с которым он был разработан, — усилитель мощности.

Усилитель мощности + предварительный усилитель — это то, во что вы превращаете свой AV-ресивер, когда используете входы HT Bypass или Direct In, поэтому, если вы хотите более лучший звук для музыки, то советую купить усилитель мощности.

Я надеюсь, что эта статья «Как подключить предусилитель» немного помогла. Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам. Не бойтесь меня и добавляйтесь в ВК, Ютуб ОК
