Toyota Corolla Е150 выпускалась в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году и поставлялась по всему миру. За это время модель прошла рестайлинг. В некоторых регионах известна под названием Corolla Axio (Тойота Аксио) и Corolla Altis. В данном материале мы покажем расположение электронных блоков управления, подробно опишем предохранителей и реле Тойота Королла в 150 кузове с местами расположения блоков, их схемами и фото примерами исполнения исполнения. Выделим предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличатся от представленного. Сверяйте описание со своими схемами на защитной крышке блока.
Содержание
- 1 Блоки в салоне
- 1.1 Схема расположения
- 1.2 Блок предохранителей
- 1.2.1 Верхний отдел блока
- 1.3 Блок реле №1
- 1.4 Блок реле №2
- 2 Блоки под капотом
- 2.1 Схема расположения
- 2.2 Основной блок предохранителей и реле
- 2.2.1 Вариант 1
- 2.2.2 Вариант 2
- 2.3 Дополнительный блок реле
Блоки в салоне
Схема расположения
Общая схема расположения блоков в салоне Королла 150
Описание
- Блок управления кондиционером
- Блок предохранителей / Блок управления электрооборудованием кузова
- LHD: Блок управления корректором фар
- Блок управления блокировкой руля
- Блок управления усилителем рулевого управления
- Усилитель транспондера ключа
- Блок реле №1
- Блок реле №2
- Распределительный блок
- Распределительный блок
- Реле стеклоочистителя
- LHD: Блок управления коробкой передач (Multi-mode)
- Блок управления двигателем и коробкой передач
- Блок управления системой старт-стоп
- Блок управления интерфейсом мультимедиа
- LHD: Блок управления блокировкой селектора коробки передач
- Блок управления подушками безопасности
- RHD: Реле указателей поворота
Блок предохранителей
Он находится в салоне под панелью с левой стороны.
Правый руль
Левый руль
Для доступа надо нажать на фиксатор крышки.
Пример назначения с крышки
Фото – схема
Описание
| 1 | 7,5А AM1 – Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: “CIG”, “ACC” |
| 2 | 15А FR FOG – Передний противотуманный свет |
| 3 | – |
| 4 | 25А ACC-B – Предохранители: “CIG”, “ACC” |
| 5 | 25А DOOR – Центральный замок |
| 6 | – |
| 7 | 10А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач |
| 8 | 7,5A OBD – Диагностический разъем |
| 9 | 10A ECU-IG NO.2 – Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке |
| 10 | 10A ECU-IG NO.1 – без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска |
| 11 | 15A WASHER – Омыватель стекла |
| 12 | – |
| 13 | 25A WIPER – Стеклоочиститель, датчик дождя |
| 14 | 10A HTR-IG – Кондиционер, обогрев заднего стекла, вспомогательный отопитель |
| 15 | 15A SEAT HTR – Подогрев сидений |
| 16 | 10A TAIL – Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подсветка панели приборов |
| 17 | 7,5A PANEL – Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова |
| 18 | 10A ECU-IG NO.1 – с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп |
| 19 | 20A FR DOOR – Стекло подъёмники |
| 20 | 20A RL DOOR – Стекло подъёмники |
| 21 | 20A RR DOOR – Стекло подъёмники |
| 22 | 20A SUNROOF – Люк |
| 23 | 15А CIG – Прикуриватель |
| 24 | 7,5A ACC – Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп |
| 25 | |
| 26 | 10A MIR HTR – Обогрев зеркал, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 27 | |
| 28 | |
| 29 | 7,5A RR FOG – Задний противотуманный свет |
| 30 | 7,5A IGN – Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп |
| 31 | 7,5A METER – Комбинация приборов, система старт-стоп |
За прикуриватель отвечает предохранитель номер 23 на 15А обозначенный как CIG.
Верхний отдел блока
Для доступа к нему надо убрать защиту панели для моделей с левым рулём.
Либо бардачок, для моделей с правым расположением руля.
Схема
Обозначение
| F1 | 30А Блок ЭБУ оборудования кузова / Электрика окон |
| F2 | 30/40А Питание реле-прерыватель указателей поворота / Обогрев заднего стекла, предохранитель: “MIR HTR” |
| F3 | 30А Подогрев сидений |
| R1 | Реле – прерыватель указателей поворота |
| R2 | Реле отопителя |
| R3 | Реле «IG1» – система зажигания |
Блок реле №1
Схема
Назначение
| R1 | Стартер (ST) |
| R2 | Задний противотуманный свет (RR FOG) |
| R3 | Вспомогательное реле (ACC) |
| R4 | Вспомогательное реле (ACC CUT) |
Блок реле №2
Схема
Расшифровка
| R1 | Передний противотуманный свет (FR FOG) |
| R2 | Стартер (ST CUT) |
| R3 | Панель (PANEL) |
| R4 | Резерв |
Блоки под капотом
Схема расположения
Общая схема расположения блоков под капотом
Описание
- Блок управления двигателем
- Основной блок предохранителей и реле
- Реле свечей накала
- Блок управления вентилятором системы охлаждения
- LHD: Реле очистителей фар
- Блок управления форсунками (EDU)
- Блок реле
- Бензин: Блок управления тормозной системой
- Дизель: Блок управления тормозной системой
Основной блок предохранителей и реле
Устанавливается в левой части под копотного пространства.
Вариант 1
Схема
Назначение
| F1 | 30А H-LP CLN – Омыватель фар |
| F2 | 45А RDI FAN – Вентилятор системы охлаждения |
| F3 | 30А ABS NO.3 – ABS и VSC |
| F4 | 50А ABS NO.1 – ABS и VSC |
| F5 | 50А HTR – Кондиционер |
| F6 | 10А ECU-B2 – Роботизированная коробка передач, кондиционер, система Smart Entry |
| F7 | 10А ECU-B – Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников |
| F8 | 15А RAD NO.1 – Аудиосистема |
| F9 | 10А DOME – Освещение салона, освещение багажника, система Smart Entry |
| F10 | 20А STRG LOCK – Система блокировки рулевого управления |
| F11 | 30А AM2 – Система пуска двигателя, система Smart Entry, система впрыска |
| F12 | 10А ETCS – Система управления дроссельной заслонкой |
| F13 | 10А TURN-HAZ – Указатели поворота и аварийная сигнализация |
| F14 | 7,5А ALT-S – Система зарядки АКБ |
| F15 | 7,5А AM2 NO.2 – Блок управления электро оборудованием |
| F16 | 50А H-LP MAIN – Головные фары |
| F17 | 50А P/I – Система впрыска топлива |
| F18 | 80А GLOW – Система предпускового подогрева двигателя (для дизелей) |
| F19 | 60А EPS – Электро усилитель рулевого управления |
| F20 | 120А ALT – Система зарядки АКБ |
| F21 | 15А IG2 – Система впрыска топлива, система Smart Entry |
| F22 | 10А HORN – Звуковой сигнал |
| F23 | 20А EFI MAIN – Система впрыска топлива |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Резерв |
| F27 | 50А AMT – Роботизированная коробка передач |
| F28 | 30А HTR SUB NO.3 – Кондиционер |
| F29 | 30А HTR SUB NO.2 – Кондиционер |
| F30 | 30А HTR SUB NO.1 – Кондиционер |
| F31 | 10А H-LP LH LO – Правая фара (ближний свет) |
| F32 | 10А H-LP RH LO – Левая фара (ближний свет) |
| F33 | 10А H-LP LH HI – Правая фара (дальний свет) |
| F34 | 10А H-LP RH HI – Левая фара (дальний свет) |
| F35 | 10А EFI NO.1 – Система впрыска |
| F36 | 10А EFI NO.2 – Система впрыска |
| F37 | 7,5А IG2 NO.2 – Система пуска, система Smart Entry |
| 38 | FR DEICER – Реле вентилятора система охлаждения |
| 39 | IGT/INJ – Реле переключателя света фар |
| 40 | AMT – Реле роботизированной коробки передач |
| 41 | H-LP – Реле фар |
Вариант 2
Пример схемы с крышки блока
Схема
Обозначение
| 1 | 30A CDS FAN – Электрический вентилятор (ы) охлаждения |
| 2 | 40A RDI FAN – Электрический вентилятор (ы) охлаждения |
| 3 | 30A ABS NO. 3 – Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 4 | 50A ABS NO. 1 – Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 5 | 50A HTR – Система кондиционирования воздуха |
| 6 | 120А ALT – Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, АБС НЕТ. 3, HTR, ПОД НОМЕР HTR. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, дворник, шайба, ECU-IG NO. 1, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, ACC-B, FR FOG, DEF, MIR HTR, ЗАДНЯЯ ЧАСТЬ, ПАНЕЛЬ |
| 7 | 60А EPS – Электро усилитель руля |
| 8 | 80А GLOW – Свечи |
| 9 | 50А P/I – EFI MAIN, HORN, IG2 |
| 10 | 50А H-LP MAIN – Фары |
| 11 | 10А EFI NO. 2 – Система контроля выбросов |
| 12 | 10А EFI NO. 1 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 13 | 10А H-LP RH HI – Правая фара (дальний свет) |
| 14 | 10А H-LP LH HI – Левая фара (дальний свет) |
| 15 | 10А H-LP RH LO – Правая фара (ближний свет) |
| 16 | 10А H-LP LH LO – Левая фара (ближний свет) |
| 17 | 10А ETCS – Электронная система управления дроссельной заслонкой |
| 18 | 10А TURN-HAZ – Указатели поворота, аварийные мигалки |
| 19 | 7,5А ALT-S – Система зарядки |
| 20 | 7,5А AM2 NO. 2 – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска |
| 21 | 30А AM2 – Система запуска |
| 22 | 20А STRG LOCK – Система блокировки рулевого управления |
| 23 | 7,5А IG2 NO.2 – Система запуска |
| 24 | 10А ECU-B2 – Система кондиционирования воздуха |
| 25 | 10А ECU-B – Главный ЭБУ корпуса, датчик и измерители |
| 26 | 15А RAD NO. 1 – Аудио система |
| 27 | 10А DOME – Освещение багажника, система смарт-ключей |
| 28 | 30А AMP – Аудио система |
| 29 | 10А MAYDAY |
| 30 | 10А SPARE – Запасной предохранитель |
| 31 | 30А SPARE – Запасной предохранитель |
| 32 | 20А SPARE – Запасной предохранитель |
| 33 | 20А EFI MAIN – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2 |
| 34 | 10А HORN -Сигнал |
| 35 | 15А IG2 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, IGN, METER |
| 36 | 7,5А ST – Стартер |
| 37 | 30А HTR SUB NO. 1 – Нагреватель PTC |
| 38 | 30А HTR SUB NO. 3 – Нагреватель PTC |
| 39 | 15А PWR OUTLET/ INVERTER or PWR OUTLET – Розетка, прикуриватель |
Дополнительный блок реле
Схема
Расшифровка
| R2 | Вспомогательный отопитель (HTR SUB NO.1) |
| R3 | Вспомогательный отопитель (HTR SUB NO.3) |
| R4 | Вспомогательный отопитель (HTR SUB NO.2) |
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
На этом всё. Если остались вопросы или знаете что добавить – пишите в комментарии…
Предохранители и реле Toyota Corolla (Е120), 2000 — 2007
Большинство цепей питания электрооборудования японского седана/универсала/хэтчбека защищено предохранителями. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.
Информация по схемам актуальна для моделей Тойота Королла (E120) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска, оборудованных бензиновыми и дизельными двигателями.
Общая схема блоков (модели с правым рулем).
В салоне
1 — реле отопителя
2 — блок под приборной панелью
3 — дополнительные монтажные блоки
4 — блок управления электро усилителя рулевого управления
5 — зуммер системы VSC
6 — монтажные блоки №7, №11
7 — реле- прерыватель указателей поворота
8 — блок реле дополнительного оборудования
9 — блок SRS
10 — блок управления двигателем и АКПП
11 — блок систем ABS, TRC, VSC, ВА
Основной блок
Левый руль

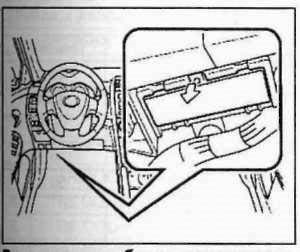

Находится с водительской стороны за крышкой.
| Расшифровка салонного блока предохранителей | ||
|---|---|---|
|
Общий вид. |
||
|

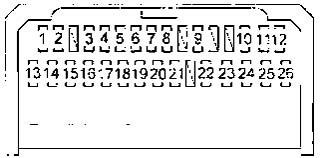

Схема. |
||
| № | Описание | Ток, А |
| 1 | Нет | |
| 2 | ||
| 3 | ||
| 4 | FUEL HTR — Топливный обогреватель | 25 |
| 5 | CIG — Прикуриватель королла, аудиосистема, часы, органы управления электро приводными зеркалами заднего вида | 15 |
| 6 | IG2 — Датчики и счетчики, система пневмо подушек SRS, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система стартера, система зарядки | 15 |
| 7 | М-НТR/ DEF I-UP — Анти запотеватель внешних зеркал заднего вида, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива | 10 |
| 8 | ST — Стартер, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, датчики и счетчики | 7,5 |
| 9 | ECU-B — Система кондиционирования воздуха, система анти блокировки тормозов, система контроля стабильности автомобиля, задняя противотуманная фара | 10 |
| 10 | АМ1 — Предохранитель «CIG» | 25 |
| 11 | ТАIL — Габариты, Задние фары, освещение номерного знака, стояночные световые сигналы, система контроля уровня луча света передних фар, подсветка приборной панели, часы, очиститель передних фар, передние противотуманные фары, обогреватели сидений, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива | 15 |
| 12 | P/V — Электро приводное окно | 20 |
| 13 | SТОР — Стоп-сигналы, высоко установленный стоп-сигнал, система контроля блокирования передач,система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система анти блокировки тормозов, система контроля стабильности автомобиля | 15 |
| 14 | FOG — Передние противотуманные фары | 15 |
| 15 | DOOR — Система запирания электро приводных дверей | 25 |
| 16 | не используется | |
| 17 | А/С — Система кондиционирования воздуха | 10 |
| 18 | ОВD — Бортовая система диагностики | 7,5 |
| 19 | GAUGE — Датчики и счетчики, система кондиционирования воздуха, электро приводные окна, сигналы заднего хода, система дневного освещения, анти запотеватель заднего окна, система повышения передачи автоматической коробки передач, система запирания электро приводных дверей, система зарядки, аварийные мигающие сигналы, автоматическое противобликовое внутреннее зеркало заднего вида, система пневмо подушек SRS, напоминающий световой индикатор ремня безопасности переднего пассажира | 10 |
| 20 | S-НТR — Обогреватели сидений | 15 |
| 21 | WASH — Стеклоочистители и стекло омыватель ветрового стекла | 15 |
| 22 | ЕСU-IG — Система пневмоподушек SRS, электрический охлаждающий вентилятор, система анти блокировки тормозов, система контроля блокирования передач, система рулевого управления с электроприводом, очиститель передних фар | 10 |
| 23 | WIPER — Стеклоочистители и стекло омыватель ветрового стекла, стеклоочистители и стекло омыватель заднего окна | 25 |
| 24 | DEFOG — Анти запотеватель заднего окна, предохранитель «М-HTR/DEF I-UP» | 40 |
| 25 | РОWER — Электроприводное окно, электро люк | 30 |
| 26 | НЕАТЕR — Система кондиционирования воздуха, предохранитель «А/С» | 40 |
| Реле с обратной стороны | ||
|
|
||
| № | Назначение реле | |
| A | Зажигание | |
| B | Обогрев заднего стекла | |
| C | Топливный модуль (бензонасос) | |
| D | Реле электропривода стекло подъемников | |
| E | Стартер | |
| F | Электропривод стекло подъемников, электропривод люка | |
| G | Обогреватель заднего стекла, кондиционер, отопитель | |
| Дополнительный модуль реле | ||
| Находится под панелью приборов с пассажирской стороны. На главной схеме идет под номером 5. | ||
|
|
||
|
|
||
| № | Описание | |
| A | Реле системы управления ч/в холостого хода | |
| B | Реле противотуманных фар | |
| C | Реле для дополнительного оборудования | |
| D | Реле отопителя |
Правый руль
Блок №2 на общей схеме.
У праворульных моделей находится за бардачком.
Общий вид.
| Схема элементов салонного блока Тип 1 | ||
|---|---|---|
|
|
||
| № | Расшифровка | Ток, А |
| 1 | Омыватели стекол | 15 |
| 2 | Стеклоочистители | 25 |
| 3 | Замок зажигания | 25 |
| 4 | Электронный блок управления двигателем ST | 7,5 |
| 5 | Обогреватель заднего стекла | 10 |
| 6 | Магнитола ECU-IG | 10 |
| 7 | Габариты | 15 |
| 8 | Задние противотуманные фонари | 10 |
| 9 | Кондиционер | 10 |
| 10 | Комбинация приборов | 10 |
| 11 | Стоп-сигналы | 15 |
| 12 | Передние противотуманные фары | 15 |
| 13 | Цепь питания IG2 | 15 |
| 14 | Предохранитель прикуривателя Королла | 15 |
| 15 | Центральный замок | 25 |
| 16 | P/POINT | 15 |
| 17 | Электростеклоподъемники | 30 |
| 18 | Отопитель | 25 |
| Схема предохранителей салонного блока (Тип 2) | ||
|---|---|---|
|
|
||
| № | Расшифровка | Ток, А |
| а | электропривод стекло подъемников, электропривод люка | 30 |
| b | обогреватель заднего стекла | 30 |
| с | кондиционер, отопитель. | 40 |
| 1 | WASH — стеклоочистители и стекло омыватели | 15 |
| 2 | ECU-КЗ — ABS, электро усилитель рулевого управления, вентиляторы радиатора и конденсатора | 10 |
| 3 | GAUGE — комбинация приборов, указатели поворота и аварийная сигнализация, системы предупреждения о не пристегнутых ремнях и забытом ключе, центральный замок | 10 |
| 4 | Запасной | |
| 5 | ||
| 6 | ||
| 7 | WIPER — стеклоочистители и стекло омыватели | 25 |
| 8 | TAIL — габариты и освещение, задний противотуманный фонарь, система предупреждения о не выключенном освещении, фары | 15 |
| 9 | STOP — стоп-сигналы, управление двигателем, индикаторы АКПП и ABS | 15 |
| 10 | DOOR — центральный замок, внутреннее освещение, система предупреждения, беспроводное управление центральным замком | 25 |
| 11 | P/W — электропривод стекло подъемников | 20 |
| 12 | Запасной | |
| 13 | АМ1 — цепь АМ1 замка зажигания | 15 |
| 14 | ECU-B — противотуманные фонари, управление двигателем и АКПП | 7,5 |
| 15 | FOG — передние противотуманные фары | 15 |
| 16 | ST — комбинация приборов, управление двигателем, система запуска | 7,5 |
| 17 | A/C — кондиционер | 25 |
| 18 | IG2 — ABS, система зарядки, АКПП, электро усилитель рулевого управления, управление двигателем, зажигание, SRS | 15 |
| 19 | DEF I-UP — Управление двигателем, Обогреватель заднего стекла | |
| 20 | Запасной | |
| 21 | CIG — прикуриватель, магнитола, система навигации, часы, регулировка зеркал | 15 |
| Модули реле с обратной стороны блока | ||
|
|
||
| № | Описание | |
| А | Зажигание | |
| В | Обогреватель заднего стекла | |
| С | Топливный модуль(бензонасос) | |
| D | Реле электропривода стекло подъемников | |
| Е | Стартер |
В моторном отсеке
Основной монтажный блок (на общей схеме номер 1) находится с правой стороны подкапотного пространства. Рядом с аккумулятором.
Пример доступа.
| Схема предохранителей моторного блока Королла (Вариант 1) | ||
|---|---|---|
|
|
||
| № | Описание | Ток, А |
| 1 | Электронный блок управления двигателем AM2 | 30 |
| 2 | Освещение салона | 15 |
| 3 | Электронный блок управления двигателем EFI | 15 |
| 4 | Генератор | 5 |
| 5 | Аварийная сигнализация | 10 |
| 6 | Звуковой сигнал | 10 |
| 7 | Левая фара | 10 |
| 8 | Правая фара | 10 |
| Схема элементов моторного блока (Вариант 2) | ||
|---|---|---|
|
Фото — пример. |
||
|
Схема. |
||
| № | Модули реле | Ток, А |
| А | электро усилитель руля | |
| В | Реле э/м муфты компрессора кондиционера | |
| С | Гудок | |
| D | Система впрыска | |
| Е | Реле №2 вентилятора радиатора | |
| F | Реле №1 вентилятора радиатора | |
| а | электроусилитель рулевого управления | |
| b | фары | 40 |
| с | управление двигателем (2ZZ-GE) | 50 |
| d | система зарядки, обогреватель заднего стекла | |
| е | омыватель фар | 30 |
| f | вентиляторы радиатора и конденсатора | 30 |
| g | ABS №1 VSC №1 |
30 40 |
| h | ABS №2 VSC №2 |
30 40 |
| № | Предохранители | Ток, А |
| 1 | правая фара | 15 |
| 2 | левая фара | 15 |
| 3 | звуковой сигнал | 10 |
| 4 | указатели поворота и аварийная сигнализация | 10 |
| 5 | система зарядки | 5 |
| б | резерв | |
| 7 | управление двигателем, индикаторы режима работы АКПП, фары, внутреннее освещение, кондиционер с автоматическим управлением, магнитола, система предупреждения о не выключенном освещении, дистанционное управление центральным замком, ABS (VSC) | 15 |
| 8 | часы, комбинация приборов, фары, внутреннее освещение, кондиционер с автоматическим, управлением, магнитола, система предупреждения, не выключенном освещении, дистанционное управление | 15 |
| 9 | цепь АМ2 замка зажигания | 30 |
| 10 | запасной | |
| 11 | запасной | |
| 12 | запасной | |
| 12 | запасной |
| Рядом с радиаторами и вентиляторами охлаждения расположен блок №3 | |
|
|
|
| 1 | Реле вентилятора радиатора №1 |
| 2 | Реле вентилятора радиатора №2 |
| 3 | Реле вентилятора радиатора №3 |
| С правой стороны моторного отсека может находится блок №4. | |
|
|
|
| A | Реле электронасоса АБС |
| B | Реле клапанов АБС |
| 1 | ABS (VSC) 7,5А |
Материалы по теме
В этой статье я хотел бы рассказать о реле и предохранителях Toyota Corolla 150. Говорить об этом автомобиле излишне, это одна из популярных моделей весьма популярной марки. Можно сказать легендарная малолитражка, которая завоевала доверие своих хозяев благодаря надежности, оптимальному соотношению цена качества, ликвидности по остаточной стоимости. Выпускается эта модель аж с 1966 года и по настоящее время. Тайота Королла, конкретно в этом кузове 150, выпускалась с 2006 по 2013 год, при этом был один рестайлинг. Выпускалась с моторами 1,4 (1,33) и 1,6 литра. Я же расскажу не столько о самой машине, так как статья не об этом, а о реле и предохранителях, о электрической части.
Надо наверное начать с того, что в принципе в Королле все сделано весьма консервативно. Здесь есть потребители, это всевозможные лампы, блоки двигателя, магнитола, подогревы и т.д. и есть два источника тока. Первый, это аккумулятор и второй это генератор. Так вот, если что-то в электрической цепи перестает работать, то в первую очередь стоит обратить внимание на реле и предохранители. Именно о реле и предохранителях, о их расположении, расшифровки, обозначении и номиналах речь и пойдет в этой статье.
В автомобиле реле и предохранители расположены в моторном отсеке и в салоне автомобиля. Расскажем о тех и других по порядку.
Итак, в салоне автомобиля предохранители и реле расположены так.
Расшифровка основных электрических блоков в салоне Toyota Corolla 150
1. Блок управления кондиционером
2. Блок предохранителей / Блок управления электрооборудованием кузова
3. LHD: Блок управления корректором фар
4. Блок управления блокировкой руля
5. Блок управления усилителем рулевого управления
6. Усилитель транспондера ключа
7. Блок реле №1
8. Блок реле №2
9. Распределительный блок
10. Распределительный блок
11. Реле стеклоочистителя
12 .LHD: Блок управления коробкой передач (Multi-mode)
13. Блок управления двигателем и коробкой передач
14. Блок управления системой старт-стоп
15. Блок управления интерфейсом мультимедиа
16. LHD: Блок управления блокировкой селектора коробки передач
17. Блок управления подушками безопасности
18. RHD: Реле указателей поворота
19. Блок предохранителей
Он находится в салоне под панелью с левой стороны.
Расположение для левого руля.
Расположение для правого руля.
То есть предохранители расположены с левой стороны по ходу движения автомобиля. Для того чтобы добраться до предохранителей, в первую очередь снимаем декоративную накладку, а далее крышку блока предохранителей.
На крышке уже есть обозначение предохранителей.
И так она выглядят с их обозначением в блоке.
23 предохранитель, на 15 А отвечает за прикуриватель.
Теперь можно более подробно о этих предохранителях.
| 1 | 7,5А AM1 — Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: «CIG», «ACC» |
| 2 | 15А FR FOG — Передний противотуманный свет |
| 3 | — |
| 4 | 25А ACC-B — Предохранители: «CIG», «ACC» |
| 5 | 25А DOOR — Центральный замок |
| 6 | — |
| 7 | 10А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач |
| 8 | 7,5A OBD — Диагностический разъем |
| 9 | 10A ECU-IG NO.2 — Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке |
| 10 | 10A ECU-IG NO.1 — без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска |
| 11 | 15A WASHER — Омыватель стекла |
| 12 | — |
| 13 | 25A WIPER — Стеклоочиститель, датчик дождя |
| 14 | 10A HTR-IG — Кондиционер, обогрев заднего стекла, вспомогательный отопитель (вентилятор печки) |
| 15 | 15A SEAT HTR — Подогрев сидений |
| 16 | 10A TAIL — Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подсветка панели приборов |
| 17 | 7,5A PANEL — Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова |
| 18 | 10A ECU-IG NO.1 — с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп |
| 19 | 20A FR DOOR — Стекло подъёмники |
| 20 | 20A RL DOOR — Стекло подъёмники |
| 21 | 20A RR DOOR — Стекло подъёмники |
| 22 | 20A SUNROOF — Люк |
| 23 | 15А CIG — Прикуриватель |
| 24 | 7,5A ACC — Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп |
| 25 | |
| 26 | 10A MIR HTR — Обогрев зеркал, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 27 | |
| 28 | |
| 29 | 7,5A RR FOG — Задний противотуманный свет |
| 30 | 7,5A IGN — Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп |
| 31 | 7,5A METER — Комбинация приборов, система старт-стоп |
Еще раз, за прикуриватель (розетку в салоне) отвечает предохранитель 23 на 15 А (ампер)
…второй блок расположен почти там же. Показаны варианты для разного расположения руля.
Сам блок с обозначением предохранителей выглядит так.
и далее приведено обозначение реле и предохранителей из него
| F1 | 30А Блок ЭБУ оборудования кузова / Электрика окон |
| F2 | 30/40А Питание реле-прерыватель указателей поворота / Обогрев заднего стекла, предохранитель: «MIR HTR» |
| F3 | 30А Подогрев сидений |
| R1 | Реле — прерыватель указателей поворота |
| R2 | Реле отопителя (вентилятора печки) |
| R3 | Реле «IG1» — система зажигания |
Также за консолью панели приборов есть еще один блок. расположен он вот здесь.
…а схематично его представить можно так.
| R1 | Передний противотуманный свет (FR FOG) |
| R2 | Стартер (ST CUT) |
| R3 | Панель (PANEL) |
| R4 | Резерв |
Переходим к предохранителям в моторе.
Предохранители и реле Toyota Corolla 150 в моторном отсеке
В моторе электрические блоки расположены в следующих местах.
1. Блок управления двигателем
2. Основной блок предохранителей и реле
3. Реле свечей накала
4. Блок управления вентилятором системы охлаждения
5. LHD: Реле очистителей фар
6. Блок управления форсунками (EDU)
7. Блок реле
8. Бензин: Блок управления тормозной системой
9. Дизель: Блок управления тормозной системой
В левой части расположен основной блок предохранителей (вариант 1). Выглядит он так. Приведен с обозначением предохранителей.
вариант 1
Расшифровка предохранителей из блока
| F1 | 30А H-LP CLN — Омыватель фар |
| F2 | 45А RDI FAN — Вентилятор системы охлаждения |
| F3 | 30А ABS NO.3 — ABS и VSC |
| F4 | 50А ABS NO.1 — ABS и VSC |
| F5 | 50А HTR — Кондиционер |
| F6 | 10А ECU-B2 — Роботизированная коробка передач, кондиционер, система Smart Entry |
| F7 | 10А ECU-B — Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников |
| F8 | 15А RAD NO.1 — Аудиосистема |
| F9 | 10А DOME — Освещение салона, освещение багажника, система Smart Entry |
| F10 | 20А STRG LOCK — Система блокировки рулевого управления |
| F11 | 30А AM2 — Система пуска двигателя, система Smart Entry, система впрыска |
| F12 | 10А ETCS — Система управления дроссельной заслонкой |
| F13 | 10А TURN-HAZ — Указатели поворота и аварийная сигнализация |
| F14 | 7,5А ALT-S — Система зарядки АКБ |
| F15 | 7,5А AM2 NO.2 — Блок управления электро оборудованием |
| F16 | 50А H-LP MAIN — Головные фары |
| F17 | 50А P/I — Система впрыска топлива |
| F18 | 80А GLOW — Система предпускового подогрева двигателя (для дизелей) |
| F19 | 60А EPS — Электро усилитель рулевого управления |
| F20 | 120А ALT — Система зарядки АКБ |
| F21 | 15А IG2 — Система впрыска топлива, система Smart Entry |
| F22 | 10А HORN — Звуковой сигнал |
| F23 | 20А EFI MAIN — Система впрыска топлива |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Резерв |
| F27 | 50А AMT — Роботизированная коробка передач |
| F28 | 30А HTR SUB NO.3 — Кондиционер |
| F29 | 30А HTR SUB NO.2 — Кондиционер |
| F30 | 30А HTR SUB NO.1 — Кондиционер |
| F31 | 10А H-LP LH LO — Правая фара (ближний свет) |
| F32 | 10А H-LP RH LO — Левая фара (ближний свет) |
| F33 | 10А H-LP LH HI — Правая фара (дальний свет) |
| F34 | 10А H-LP RH HI — Левая фара (дальний свет) |
| F35 | 10А EFI NO.1 — Система впрыска |
| F36 | 10А EFI NO.2 — Система впрыска |
| F37 | 7,5А IG2 NO.2 — Система пуска, система Smart Entry |
| 38 | FR DEICER — Реле вентилятора система охлаждения |
| 39 | IGT/INJ — Реле переключателя света фар |
| 40 | AMT — Реле роботизированной коробки передач |
| 41 | H-LP — Реле фар |
Возможен и еще один вариант этого блока.
вариант 2
Так он выглядит схематично.
и расшифровка для второго варианта.
| 1 | 30A CDS FAN — Электрический вентилятор (ы) охлаждения |
| 2 | 40A RDI FAN — Электрический вентилятор (ы) охлаждения |
| 3 | 30A ABS NO. 3 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 4 | 50A ABS NO. 1 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 5 | 50A HTR — Система кондиционирования воздуха |
| 6 | 120А ALT — Система зарядки, RDI FAN, CDS FAN, ABS NO. 1, АБС НЕТ. 3, HTR, ПОД НОМЕР HTR. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU-IG NO. 2, HTR-IG, дворник, шайба, ECU-IG NO. 1, AM1, ДВЕРЬ, СТОП, ПЕРЕДНЯЯ ДВЕРЬ, ПИТАНИЕ, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, ACC-B, FR FOG, DEF, MIR HTR, ЗАДНЯЯ ЧАСТЬ, ПАНЕЛЬ |
| 7 | 60А EPS — Электро усилитель руля |
| 8 | 80А GLOW — Свечи |
| 9 | 50А P/I — EFI MAIN, HORN, IG2 |
| 10 | 50А H-LP MAIN — Фары |
| 11 | 10А EFI NO. 2 — Система контроля выбросов |
| 12 | 10А EFI NO. 1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 13 | 10А H-LP RH HI — Правая фара (дальний свет) |
| 14 | 10А H-LP LH HI — Левая фара (дальний свет) |
| 15 | 10А H-LP RH LO — Правая фара (ближний свет) |
| 16 | 10А H-LP LH LO — Левая фара (ближний свет) |
| 17 | 10А ETCS — Электронная система управления дроссельной заслонкой |
| 18 | 10А TURN-HAZ — Указатели поворота, аварийные мигалки |
| 19 | 7,5А ALT-S — Система зарядки |
| 20 | 7,5А AM2 NO. 2 — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска |
| 21 | 30А AM2 — Система запуска |
| 22 | 20А STRG LOCK — Система блокировки рулевого управления |
| 23 | 7,5А IG2 NO.2 — Система запуска |
| 24 | 10А ECU-B2 — Система кондиционирования воздуха |
| 25 | 10А ECU-B — Главный ЭБУ корпуса, датчик и измерители |
| 26 | 15А RAD NO. 1 — Аудио система |
| 27 | 10А DOME — Освещение багажника, система смарт-ключей |
| 28 | 30А AMP — Аудио система |
| 29 | 10А MAYDAY |
| 30 | 10А SPARE — Запасной предохранитель |
| 31 | 30А SPARE — Запасной предохранитель |
| 32 | 20А SPARE — Запасной предохранитель |
| 33 | 20А EFI MAIN — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2 |
| 34 | 10А HORN -Сигнал |
| 35 | 15А IG2 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, IGN, METER |
| 36 | 7,5А ST — Стартер |
| 37 | 30А HTR SUB NO. 1 — Нагреватель PTC |
| 38 | 30А HTR SUB NO. 3 — Нагреватель PTC |
| 39 | 15А PWR OUTLET/ INVERTER or PWR OUTLET — Розетка, прикуриватель |
Теперь остается сказать о дополнительном блок реле.
R2 Вспомогательный отопитель (HTR SUB NO.1)
R3 Вспомогательный отопитель (HTR SUB NO.3)
R4 Вспомогательный отопитель (HTR SUB NO.2)
Именно эту информацию можно считать основной для реле и предохранителей Toyota Corolla 150.
Блок предохранителей в моторном отсеке
Расположение под капотом
Что к чему
1 H-LP CLN Омыватель фар 30 А
2 RDI FAN Вентилятор системы охлаждения 40 А
3 ABS №3 ABS, VSC 30 А
4 ABS №1 ABS, VSC 50 А
5 HTR Кондиционер 50 А
6 ALT Система зарядки, цепь предохранителей “RDI FAN”, “H-LP CLN”, “ABS №1″, “ABS
№3″, “ABS №2″, “HTR”, “HTR SUB №1″, “HTR SUB №2″, “HTR SUB №3″,
“STV HTR”, “ACC”, “CIG”, “METER”, “IGN”, “ECU-IG №2″, “HTR-IG”, “WIPER”,
“RR WIPER”, “WASHER”, “”ECU-IG №1″, “SEAT HTR”, “AM1″, “DOOR”,
“RL DOOR”, “STOP”, “FR DOOR”, “POWER”, “RR DOOR”, “OBD”, “ACC-B”, “RR
FOG”, “FR FOG”, “DEF”, “MIR HTR”, “TAIL”, “PANEL” 120 А
7 EPS Электроусилитель рулевого управления 60 А
8 GLOW — —
9 P-SYSTEM — —
10 P/l Цепь предохранителей “EFI MAIN”, “HORN”, “IG2″, “EDU” 50 А
11 H/LP MAIN Цепь предохранителей “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI” 50 А
12 AMT МКПП (Multimode) 50 А
13 SPARE Запасной 10 А
14 SPARE Запасной 30 А
15 SPARE Запасной 20 А
16 ECU-B2 МКПП (Multimode), кондиционер, система “Smart Entry & Start” 10 А
17 ECU-B Блок управления двигателем, комбинация приборов, VSC, электропривод стеклоподъемников 10 А
18 RAD №1 Магнитола 15 А
19 DOME Освещение салона, освещение багажного отделения, система “Smart Entry & Start” 10 А
20 AM2 №2 Блок управления двигателем 7,5 А
21 ALT-S Система зарядки 7,5 А
22 TURN-HAZ Аварийная сигнализация 10 А
23 ETCS Блок управления дроссельной заслонкой 10 А
24 AM2 Система запуска, система “Smart Entry & Start”, система впрыска 30 А
25 A/F Система выпуска 20 А
26 STRG LOCK Система блокировки рулевого управления 20А
27 IGT/INJ — —
28 EDU Система запуска, система “Smart Entry & Start” 20 А
29 EFI MAIN Система впрыска, цепь предохранителей “EFI №1″, “EFI №2″ 20 А
30 HORN Звуковой сигнал 10 А
31 IG2 Система впрыска, система запуска, система “Smart Entry & Start”, цепь предохранителей “IGN”, “METER”, “IG2 №2″ 15 А
32 HTR SUB №1 Кондиционер 30 А
33 HTR SUB №2 Кондиционер 30 А
34 HTR SUB №3 Кондиционер 30 А
35 FR DEICER — —
36 ABS №2 ABS, VSC 30 А
37 STV HTR — —
38 IG2 №2 Система запуска, система “Smart Entry & Start” 7,5 А
39 EFI №2 Система впрыска 10 А
40 EFI №1 Система впрыска 10 А
41 H-LP RH HI Правая фара (дальний свет) 10 А
42 H-LP LH HI Левая фара (дальний свет) 10 А
43 H-LP RH LO Правая фара (ближний свет) 15 А
44 H-LP LH LO Левая фара (ближний свет) 15 А
Блок предохранителей в салоне
Местонахождение в салоне
Где какой
1 TAIL Передние фары, задний комбинированный фонарь, подсветка номерного знака, задние противотуманные фонари, передние противотуманные фары, система впрыска, подсветка панели приборов 10 А
2 PANEL Переключатель освещения салона, подсветка панели приборов, подсветка вещевого ящика, переключатели на рулевом колесе 7,5 А
3 FR DOOR Электропривод стеклоподъемников передних дверей 20 А
4 RL DOOR Электропривод стеклоподъемника задней левой двери 20 А
5 RR DOOR Электропривод стеклоподъемника задней правой двери 20 А
6 SUNROOF Люк 20 А
7 CIG Прикуриватель 15 А
8 ACC Электропривод боковых зеркал заднего вида, блок управления двигателем, система “Smart Entry & Start”, система блокировки передач 7,5 А
9 MIR HTR Обогреватель боковых зеркал заднего вида, система впрыска 10 А
10 RR FOG Задние противотуманные фонари 7,5 А
11 IGN Система блокировки рулевого управления, SRS, МКПП (Multimode), система впрыска, система “Smart Entry & Start” 7,5 А
12 METER Комбинация приборов 7,5 А
13 SEAT HTR Обогреватель сидений 15 А
14 HTR-IG Кондиционер, обогреватель заднего стекла 10 А
15 WIPER Стеклоочиститель 25 А
16 RR WIPER — —
17 WASHER Омыватель лобового стекла 15 А
18 ECU-IG №1 Корректор фар, блок управления двигателем, электропривод вентилятора системы охлаждения, система блокировки передач, датчик дождя, ABS, VSC, магнитола, система впрыска, система “Smart Entry & Start” 10 А
19 ECU-IG №2 Фонари заднего хода, система зарядки, обогреватель заднего стекла, кондиционер, аварийная сигнализация, индикатор непристегнутого ремня безопасности переднего пассажира 10 А
20 OBD Система диагностики 7,5 А
21 STOP Стоп-сигналы, дополнительный стоп-сигнал, ABS, VSC, блок управления двигателем, система впрыска, МКПП (Multimode) 10 А
22 DOOR Система блокировки замков дверей 25 А
23 ACC-B Цепь предохранителей “CIG”, “АСС” 25 А
24 4WD — —
25 FR FOG Передние противотуманные фары 15 А
26 AM-1 Система запуска, система “Smart Entry & Start”, система блокировки передач, цепь предохранителей “CIG”, “АСС” 7,5 А
Салон
LHD
RHD
- Актуатор блокировки руля
- Блок предохранителей / Блок управления электрооборудованием кузова
- Блок управления активным освещением
- Блок управления усилителем рулевого управления
- Блок реле
- LHD: Блок управления круиз-контролем
- Блок управления коробкой передач
- Блок сетевого шлюза
- Реле стеклоочистителя
- Блок управления системой старт-стоп
- Блок управления парктроником
- LHD (Corolla): Трансивер телефона
- Блок управления блокировкой селектора коробки передач
- Блок управления подушками безопасности
- Усилитель кондиционера
- RHD: Реле двойной блокировки дверей
- Хэтчбек, Универсал: Аудио усилитель
Блок предохранителей в салоне
| № |
Имя |
А |
Назначение |
| 1 | P/OUTLET | 15 | Розетка |
| 2 | OBD | 7.5 | Диагностический разъем |
| 3 | STOP | 7.5 | Лампы стоп-сигнала, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач |
| 4 | FOG RR | 7.5 | Задний противотуманный свет, комбинация приборов |
| 5 | D/L NO.3 | 20 | Центральный замок |
| 6 | S/ROOF | 20 | Люк |
| 7 | FOG FR | 7.5 | Передний противотуманный свет, комбинация приборов |
| 8 | AM1 | 5 | Предохранители: «IG1 RLY», «ACC RLY» |
| 9 | D/L NO. 2 | 10 | Разблокировка багажника |
| 10 | DOOR NO. 2 | 20 | Стеклоподъемники |
| 11 | DOOR R/R | 20 | Стеклоподъемники |
| 12 | DOOR R/L | 20 | Стеклоподъемники |
| 13 | WASHER | 15 | Омыватель стекла |
| 14 | WIPER NO.2 | 25 | Стеклоочиститель и омыватель, система зарядки |
| 15 | WIPER RR | 15 | Задний стеклоочиститель |
| 16 | WIPER NO. 1 | 25 | Стеклоочиститель |
| 17 | CIG | 15 | Прикуриватель |
| 18 | ACC | 7.5 | Зеркала с электроприводом, блок управления электрооборудованием кузова, часы, аудио система |
| 19 | SFT LOCK-ACC | 5 | Блокировка селектора коробки передач |
| 20 | TAIL | 10 | Габаритный свет, освещение номерного знака, передний противотуманный свет |
| 21 | PANEL | 7.5 | Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, блок управления электрооборудованием кузова |
| 22 | WIPER-S | 5 | Система зарядки |
| 23 | ECU-IG NO.1 | 7.5 | Вентилятор системы охлаждения, AFS, система зарядки, ABS, VSC |
| 24 | ECU-IG NO.2 | 7.5 | Габаритный свет, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, AFS |
| 25 | ECU-IG NO.3 | 7.5 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, внутреннее зеркало с автоматическим затемнением, люк, блокировка селектора коробки передач, очистители фар, AFS |
| 26 | HTR-IG | 7.5 | Кондиционер, обогрев заднего стекла |
| 27 | ECU-IG NO.4 | 7.5 | Блок управления электрооборудованием кузова, индикатор ремня безопасности переднего пассажира, зеркала с электроприводом |
| 28 | ECU-IG NO.5 | 5 | Электроусилитель рулевого управления |
| 29 | IGN | 7.5 | Интеллектуальная система входа и запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, блокировка руля |
| 30 | S/HTR | 15 | Подогрев сидений |
| 31 | METER | 5 | Комбинация приборов |
| 32 | A/BAG | 7.5 | подушки безопасности |
| № |
Имя |
А |
Назначение |
| 1 | P/SEAT | 30 | Сиденья с электроприводом |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | DOOR NO.1 | 30 | Стеклоподъемники |
Блок реле в салоне
| № |
Реле |
| R1 | Передний противотуманный свет (FR FOG) |
| R2 | Противоугонная система (S-HORN) |
| R3 | — |
| R4 | Розетка (PWR OUTLET) |
| R5 | Освещение салона (DOME CUT) |
Седан
Хэтчбек
Универсал
- Датчик системы предотвращения столкновения
- Ресивер системы контроля давления в шинах
- Блок управления топливным насосом
- Ресивер центрального замка
- Блок управления люком
Моторный отсек
- Реле свечей накала
- Блок предохранителей
- Блок управления генератором
- Блок управления свечей накала
- Блок управления вентилятора системы охлаждения
- Блок управления форсунками
- Реле очистителей фар
- Блок управления двигателем
- Блок управления системой тормозов (MMT)
- Блок реле (LHD)
- Блок управления системой тормозов
- Блок реле (RHD)
Блок предохранителей в моторном отсеке (кроме 1.6L — 1WW)
A |
||
| Седан |
Хэтчбек, Универсал (кроме 1ND-TV ) |
Хэтчбек, Универсал (1ND-TV) |
 |
 |
 |
B |
||
| Коробка MMT Хэтчбек, Универсал (8NR-FTS) |
Хэтчбек, Универсал (1AD-FTV) Седан |
Хэтчбек, Универсал (1ND-TV) |
|
|
|
| № |
Имя |
А |
Назначение |
| 1 | ECU-B NO.2 | 10 | Кондиционер, стеклоподъемники, интеллектуальная система входа и запуска, out side rear view mirrors, комбинация приборов |
| 2 | ECU-B NO.3 | 5 | Электроусилитель рулевого управления |
| 3 | AM2 | 7.5 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система запуска, предохранитель: «IG2» |
| 4 | D/C CUT | 30 | Предохранители: «DOME», «ECU-B NO.1», «RADIO» |
| 5 | HORN | 10 | Звуковой сигнал |
| 6 | EFI-MAIN | 20 | 1NR-FE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители: «EFI NO.1», «EFI NO.2», топливный насос |
| 25 | 1ZR-FAE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители: «EFI NO.1», «EFI NO.2», топливный насос |
||
| 30 | Дизель: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | ||
| 7 | ICS/ALT-S | 5 | Система зарядки |
| 8 | ETCS | 10 | 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR- FTS: Дроссельная заслонка |
| EDU | 20 | 1AD-FTV: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 9 | TURN & HAZ | 10 | Except 8NR-FTS: Комбинация приборов, указатели поворота |
| ST | 30 | 8NR-FTS: Система запуска | |
| 10 | IG2 | 15 | Комбинация приборов, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, подушки безопасности |
| 11 | EFI-MAIN NO.2 | 20 | 1AD-FTV: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| INJ/EFI-B | 15 | Бензин: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| ECU-B NO.4 | 10 | 1ND-TV, (Седан (1AD-FTV): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 20 | 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | ||
| DCM/MAYDAY | 7.5 | 1NR-FE (с Апреля 2016): Телематическая система | |
| 12 | EFI-MAIN NO.2 | 30 | Кроме 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| DCM/MAYDAY | 7.5 | Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE): Телематическая система | |
| EFI-MAIN NO.2 | 10 | Седан (1ND-TV): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 13 | ST | 30 | Кроме 8NR-FTS: Система запуска |
| TURN & HAZ | 10 | 8NR-FTS: Комбинация приборов, указатели поворота | |
| 14 | H-LP MAIN | 30 | Хэтчбек, Универсал: Предохранители: «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» |
| 40 | Седан: Предохранители: «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» |
||
| 15 | VLVMATIC | 30 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 16 | EPS | 80 | Электроусилитель рулевого управления |
| 17 | ECU-B NO.1 | 10 | Система беспроводного управления, блок управления электрооборудованием кузова, VSC, интеллектуальная система входа и запуска, часы |
| 18 | DOME | 7.5 | Освещение салона, подсветка индивидуального зеркала, освещение багажного отсека, блок управления электрооборудованием кузова |
| 19 | RADIO | 20 | Аудио система |
| 20 | DRL | 10 | Дневные ходовые огни |
| 21 | STRG HTR | 15 | Седан: Подогрев руля |
| 22 | ABS NO.2 | 30 | ABS, VSC |
| 23 | RDI | 40 | Вентилятор системы охлаждения |
| 24 | — | — | — |
| 25 | DEF | 30 | Хэтчбек, Универсал: Обогрев заднего стекла, обогрев зеркал |
| 50 | Седан: Обогрев заднего стекла, обогрев зеркал | ||
| 26 | ABS NO.1 | 50 | ABS, VSC |
| 27 | HTR | 50 | Кондиционер |
| 28 | ALT | 120 | Бензин: Система зарядки |
| 140 | Дизель: Система зарядки | ||
| 29 | EFI NO.2 | 10 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 30 | EFI NO.1 | 10 | Кроме 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 15 | 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | ||
| 31 | EFI-NO.3 | 20 | 1ND-FTV: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 10 | 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | ||
| EFI NO.4 | 20 | Седан: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 32 | MIR-HTR | 10 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, обогрев зеркал |
| 33 | H-LP RH-LO | 15 | HID: Ближний правый свет |
| 10 | Halogen, LED: Ближний правый свет | ||
| 34 | H-LP LH-LO | 15 | HID: Ближний левый свет |
| 10 | Halogen, LED: Ближний левый свет, корректор фар | ||
| 35 | H-LP RH-HI | 7.5 | Хэтчбек, Универсал: Дальний правый свет |
| 10 | Седан: Дальний правый свет | ||
| 36 | H-LP LH-HI | 7.5 | Хэтчбек, Универсал: Дальний левый свет, комбинация приборов |
| 10 | Седан: Дальний левый свет, комбинация приборов | ||
| 37 | EFI NO.4 | 15 | Хэтчбек, Универсал: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| EFI NO.3 | 20 | Седан: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 38 | — | — | — |
| 39 | — | — | — |
| 40 | — | — | — |
| 41 | AMP | 15 | Аудио система |
| 42 | — | — | — |
| 43 | EFI-MAIN NO.2 | 20 | 8NR-FTS: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 44 | STRG LOCK | 20 | Блокировка руля |
| 45 | AMT | 50 | Седан: Блок управления коробкой передач |
| 46 | BBC | 40 | Система старт-стоп |
| AMT | 50 | Хэтчбек, Универсал: Блок управления коробкой передач | |
| 47 | GLOW | 80 | Система предварительного подогрева |
| 48 | PTC HTR NO.2 | 30 | Вспомогательный отопитель |
| 49 | PTC HTR NO.1 | 30 | Вспомогательный отопитель |
| 50 | H-LP CLN | 30 | Очистители фар |
| 51 | ABS NO.1 | 30 | Седан: ABS, VSC |
| ABS NO.3 | 30 | Хэтчбек, Универсал: ABS, VSC | |
| 52 | CDS FAN | 30 | Вентилятор системы охлаждения |
| 53 | PTC HTR NO.3 | 30 | Вспомогательный отопитель |
| 54 | — | — | — |
| 55 | S-HORN | 10 | Противоугонная система |
| 56 | STV HTR | 25 | Вспомогательный отопитель |
| DEICER | 20 | Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обогрев зоны покоя щеток | |
| А | |||
| 57 | EFI NO.5 | 10 | 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 58 | — | — | — |
| B | |||
| 57 | EFI NO.6 | 15 | 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 58 | EFI NO.7 | 15 | 1ND-TV (с Мая 2015): Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| Реле |
|||
| R1 | Электроусилитель рулевого управления (EPS) |
||
| R2 | Форсунки (INJ) Седан (1ND-TV (с Апреля 2016): Блок управления двигателем (EFI-MAIN NO.2) |
||
| R3 | Стартер (ST NO.1) | ||
| R4 | Дневные ходовые огни (DRL) | ||
| R5 | Звуковой сигнал (HORN) | ||
| R6 | Вентилятор системы охлаждения (FAN NO.1) |
||
| R7 | Блок управления двигателем (EFI-MAIN) | ||
| R8 | Зажигание (IG2) | ||
| R9 | Диммер (DIMMER) | ||
| R10 | Хэтчбек, Универсал: Лампы стоп-сигнала (STOP LP) | ||
| R11 | Фары (H-LP) | ||
| R12 | 1NR-FE, 1ZR-FAE, 1ZR- FE, 2ZR-FE: Топливный насос (C/OPN) 1AD-FTV: Блок управления двигателем (EDU) 1ND-TV, 8NR-FTS: Блок управления двигателем (EFI MAIN NO.2) |
||
| R13 | Хэтчбек, Универсал (1AD-FTV): Блок управления двигателем (EFI MAIN NO.2) 1ND-TV): (TSS-C HTR) Седан (до Ноября 2016): Лампы стоп-сигнала (STOP LP) Седан (с Ноября 2016): (TSS-C HTR) |
||
| А |
|||
| R14 | Седан: Обогрев заднего стекла (DEF) | ||
| R15 | 1ND-TV): (TSS-C HTR) | ||
| R16 | 1ND-TV): Обогрев заднего стекла (DEF) | ||
| R17 | 1ND-TV (с Мая 2015)): Обогрев заднего стекла (DEF) | ||
| B |
|||
| R14 | Коробка передач (AMT) 8NR- FTS): Вентилятор системы охлаждения (FAN MAIN) |
||
| R15 | 1AD-FTV): Вентилятор системы охлаждения (FAN NO.2) Седан: — |
||
| R16 | 1AD-FTV): Вентилятор системы охлаждения (FAN NO.3) Седан (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Обогрев зоны покоя щеток (DEICER) |
||
| R17 | 1ND-TV (с Мая 2015)): — |
Блок предохранителей в моторном отсеке (1.6L — 1WW)
| № |
Имя |
А |
Назначение |
| 1 | DOME | 7.5 | Освещение багажного отсека, подсветка индивидуального зеркала, освещение в дверях, освещение салона, персональное освещение, освещение пространства для ног |
| 2 | RAD NO.1 | 20 | Аудио система, навигация, система помощи при парковке |
| 3 | ECU-B | 10 | Комбинация приборов, дополнительная батарея, датчик положения руля, двойная блокировка, система беспроводного управления, интеллектуальная система входа и запуска |
| 4 | D.C.C | — | — |
| 5 | ECU-B2 | 10 | Интеллектуальная система входа и запуска, кондиционер, стеклоподъемники, блок сетевого шлюза |
| 6 | EFI MAIN NO.2 | 7.5 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 7 | — | — | — |
| 8 | — | — | — |
| 9 | — | — | — |
| 10 | STRG LOCK | 20 | Блокировка руля |
| 11 | — | — | — |
| 12 | ST | 30 | Система запуска |
| 13 | ICS/ALT-S | 5 | Система зарядки |
| 14 | TURN-HAZ | 10 | Указатели поворота, аварийная сигнализация |
| 15 | ECU-B NO.3 | 5 | Электроусилитель рулевого управления |
| 16 | AM2 NO.2 | 7.5 | Система запуска |
| 17 | — | — | — |
| 18 | ABS NO.1 | 50 | ABS, VSC |
| 19 | CDS FAN | 30 | Вентилятор системы охлаждения |
| 20 | RDI FAN | 40 | Вентилятор системы охлаждения |
| 21 | H-LP CLN | 30 | Очистители фарs |
| 22 | TO IP J/B | 120 | Предохранители: «ECU-IG NO.2», «HTR-IG», «WIPER», «RR WIPER», «WASHER», «ECU-IG NO.1», «ECU-IG NO.3», «SEAT HTR», «AM1», «DOOR», «STOP», «FR DOOR», «POWER», «RR DOOR», «RL DOOR», «OBD», «ACC-B», «RR FOG», «FR FOG», «DEF», «TAIL», «SUNROOF», «DRL» |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | P/I | 50 | Предохранители: «HORN», «IG2», «FUEL PMP» |
| 27 | — | — | — |
| 28 | FUEL HTR | 50 | Подогрев топлива |
| 29 | EFI MAIN | 50 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 30 | EPS | 80 | Электроусилитель рулевого управления |
| 31 | GLOW | 80 | Система предварительного подогрева |
| 32 | — | — | — |
| 33 | IG2 | 15 | Предохранители: «IGN», «METER» |
| 34 | HORN | 15 | Звуковой сигнал, противоугонная система |
| 35 | FUEL PUMP | 30 | Топливный насос |
| 36 | — | — | — |
| 37 | H-LP MAIN | 30 | Предохранители: «H-LP LH LO», «H-LP RH LO», «H-LP LH HI», «H-LP RH HI» |
| 38 | BBC | 40 | Система старт-стоп |
| 39 | HTR SUB NO.3 | 30 | Вспомогательный отопитель |
| 40 | — | — | — |
| 41 | HTR SUB NO.2 | 30 | Вспомогательный отопитель |
| 42 | HTR | 50 | Кондиционер, отопитель |
| 43 | HTR SUB NO.1 | 50 | Вспомогательный отопитель |
| 44 | DEF | 30 | Обогрев заднего стекла, обогрев зеркал |
| 45 | STV HTR | 25 | Вспомогательный отопитель |
| 46 | ABS NO.2 | 30 | ABS, VSC |
| 47 | — | — | — |
| 48 | — | — | — |
| 49 | DRL | 10 | Дневные ходовые огни |
| 50 | — | — | — |
| 51 | H-LP LH LO | 10 | Ближний левый свет |
| 52 | H-LP RH LO | 10 | Ближний правый свет |
| 53 | H-LP LH HI | 7.5 | До Ноября 2016: Дальний левый свет |
| RDI EFI | 5 | С Ноября 2016: Вентилятор системы охлаждения | |
| 54 | H-LP RH HI | 7.5 | До Ноября 2016: Дальний правый свет |
| CDS EFI | 5 | С Ноября 2016: Вентилятор системы охлаждения | |
| 55 | EFI NO.1 | 7.5 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система старт-стоп |
| 56 | EFI NO.2 | 15 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 57 | MIR HTR | 10 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, обогрев зеркал |
| 58 | EFI NO.4 | 20 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 59 | CDS EFI | 5 | До Ноября 2016: Вентилятор системы охлаждения |
| 60 | RDI EFI | 5 | До Ноября 2016: Вентилятор системы охлаждения |
| Реле | |||
| R1 | Вентилятор системы охлаждения (FAN NO.2) |
||
| R2 | Вентилятор системы охлаждения (FAN NO.3) |
||
| R3 | Электроусилитель рулевого управления (EPS) |
||
| R4 | Лампы стоп-сигнала (STOP LP) | ||
| R5 | Стартер (ST NO.1) | ||
| R6 | Обогрев заднего стекла (DEF) | ||
| R7 | Блок управления двигателем (EFI MAIN) | ||
| R8 | Фары (H-LP) | ||
| R9 | Диммер | ||
| R10 | До Ноября 2016: Дневные ходовые огни (DRL) С Ноября 2016: Вентилятор системы охлаждения (FAN NO.1) |
||
| R11 | До Ноября2016: Вентилятор системы охлаждения (FAN NO.1) С Ноября 2016: Подогрев топлива (FUEL HTR) |
Блок реле в моторном отсеке
495W
600W
| № |
Реле |
| R1 | — |
| R2 | Вспомогательный отопитель (HTR SUB NO.1) |
| R3 | Вспомогательный отопитель (HTR SUB NO.3) |
| R4 | Вспомогательный отопитель (HTR SUB NO.2) |
