Как найти площадь сечения сварочного кабеля

Как определить сечение кабеля (провода) по диаметру

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм 2 . На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Как и чем измерить диаметр провода (проволоки)

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Определение диаметра провода при помощи линейки

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете, затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.

Ищем сечение провода по диаметру: формула

Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу

S = π * R 2 = 3,14 * 0,34 2 = 0,36 мм 2

Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.

Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.

S = π/4 * D 2 = 3.14/4 * 0,68 2 = 0,785 * 0,4624 = 0,36 мм 2

В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат, две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм 2 . Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать.

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Сечение многожильного провода считается аналогично

Источник

Как определить сечение сварочного кабеля

Как определить сечение сварочного кабеля

При выборе сварочного кабеля следует учитывать целый ряд нюансов. Опираться следует не только на вид изделия, варианты исполнения и сечения, но и на другие параметры. Рассмотрим, как происходит подбор сварочных кабелей и на чем следовало бы заострить внимание в первую очередь.

Основные характеристики

Главная функция – это питание сварочных аппаратов и соединение их рабочих частей. Кабель должен обеспечивать бесперебойную доставку электроэнергии к месту сварки без каких-либо потерь. Поэтому изделие должно обладать повышенной электропроводимостью и хорошей гибкостью, обеспечивая переменное напряжение до 660 Вольт с частотой до 400 Гц.

Кабели также подбираются в зависимости от условий работы, в которых они будут применяться. В холодное время года и в мороз это морозостойкость, в жаркой среде – теплостойкость. Выпускаются также маслостойкие кабели, устойчивые к воздействию смазочных масел, дезинфицирующих и агрессивных веществ. Данные требования обеспечиваются благодаря резине или ПВХ, из которых выполняется изоляция и оболочка.

Сварочные кабели делятся по видам и своему назначению. К примеру, марка КГ используется в силовых цепях переменного тока с возможностью его передачи на электродержатель или для подключения к сети сварочных аппаратов или инверторов. Данная марка используется в разных макроклиматических условиях. Или марка КОГ – особо гибкие, обеспечивающие сварщику максимально удобную точку доступа с равномерным прогревом поверхности сварки. Марка КГН применяется в зонах с повышенным уровнем пожароопасности.

Определение сечения

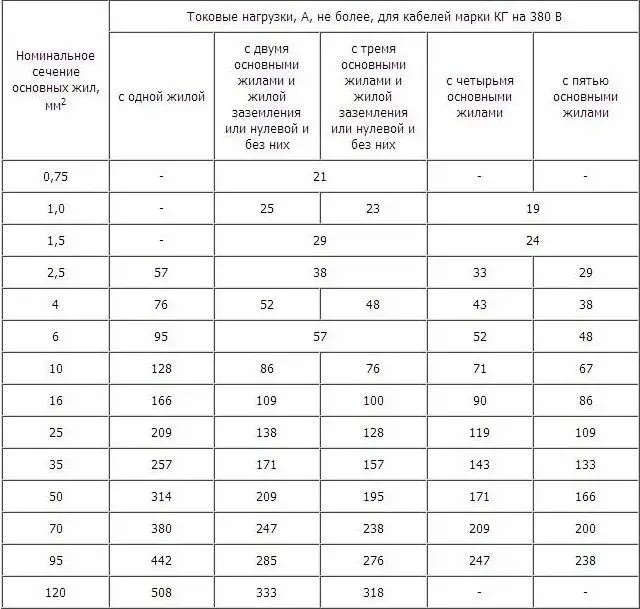

Точно определить сечение по току можно только по таблицам токовых нагрузок в соответствии с номинальным напряжением в кабеле:

Определение сечения по таблицам ведется с учетом заранее известных данных о токовой нагрузке потребления сварочного аппарата или тока на выходе.

В любом каталоге или техническом описании производитель указывает диаметр сварочного кабеля. Эта информация применима для определения сечения по диаметру, если известно сколько в кабеле жил.

Определение длины кабеля

Требования к длине кабеля определены в прилагаемой к сварочному аппарату документации. Во многих случаях производить удлинение не рекомендовано, так как есть риск больших потерь напряжения и мощности.

Ремонт сварочных кабелей

При ремонте используется починочная резина, которая предварительно нарезается в виде лент толщиной от 20 мм до 40 мм. Эти ленты очищаются от следов прокладочного материала и обрабатываются бензином. Далее осуществляется ровная намотка с перекрытием витков и последующим натяжением до плотного прилегания каждого слоя.

Источник

Как определить сечение кабеля (провода) по диаметру

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм 2 . На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Как и чем измерить диаметр провода (проволоки)

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Определение диаметра провода при помощи линейки

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете, затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.

Ищем сечение провода по диаметру: формула

Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу

S = π * R 2 = 3,14 * 0,34 2 = 0,36 мм 2

Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.

Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.

S = π/4 * D 2 = 3.14/4 * 0,68 2 = 0,785 * 0,4624 = 0,36 мм 2

В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат, две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм 2 . Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать.

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Сечение многожильного провода считается аналогично

Источник

Какого сечения должен быть сварочный кабель?

Для каждого вида сварочных работ необходимо правильно выбирать сечение кабеля. Это не только защитит оборудование от неожиданных поломок, но и в значительной степени обезопасит работу.

Так, к примеру, если данный параметр меньше требуемого, аппарат попросту может перегореть или уйти в защиту при высоких нагрузках. Выбирая сечение провода, стоит, в первую очередь, учитывать ток, с которым работает сварочный аппарат.

Определяем сечение правильно

Сведения о диаметре сварочного кабеля узнать несложно. Они указываются производителем в техописании и каталоге. Кроме того, если известно, сколько жил в кабеле, можно без проблем вычислить сечение по диаметру изделия.

Определить сечение собственными силами возможно, применив парочку действенных и совсем несложных вариантов.

Используем штангенциркуль и микрометр

При помощи устройств измеряют диаметр жилы, она должна быть полностью зачищена от изоляционного слоя. Измерять лучше сразу в нескольких участках – так показания будут максимально верными.

Еще из школьной программы каждый должен знать формулу площади круга (в нашем случае, в роли круга выступает сечение): S=R2. Упростив формулу путем деления на четыре, получим другую, именно она поможет узнать диаметральное кабельное сечение: S=(3.14*D2)/4 или S=0,785*D2.

Конкретный пример. Путем измерений был определен диаметр жилы – 1,6 мм. Умножаем по формуле и получаем 0,785*1,6*1,6=4,009466 мм2. То есть сечение провода равно примерно 4 квадратам.

Измеряем линейкой

Когда рядом нет подручных описанных выше инструментов, на помощь приходит обычная школьная линейка. Для этого жилу необходимо предварительно очистить, намотать на карандаш, чтобы получилось не менее 15 витков. Чем тоньше проводник, тем больше таких витков должно быть. При этом наматывать лучше поплотнее – так погрешность можно свести к минимуму. После этого – линейкой промеряем длину намотанного изделия и делим на количество витков. Полученная цифра и будет диаметром жилы.

Ну а дальше останется воспользоваться вышеприведенной формулой и вычислить, какое сечение у данного провода.

Табличные параметры

Пожалуй, самый простой вариант из имеющихся. Но для него также понадобится штангенциркуль или микрометр. Итак, меряем, толщину диаметра жилы, в таблице определяем сечение:

Как сделать максимально правильный выбор?

Как уже отмечалось, необходимое сечение выбирается, исходя из тока и с учетом его силы. Чтобы оценить, какой кабель вам подойдет, воспользуйтесь следующей таблицей:

Наряду с сечением не менее важно подобрать и оптимальную длину кабеля. Стоит помнить простое правило: чем больше длина, тем выше сопротивление и индуктивность провода (при этом сечение остается неизменным). Многие специалисты считают, что оптимальной длиной являются до 10 м. Если нужно больше, можно просто использовать спецудлинитель. Особенно с учетом того, что инверторные агрегаты, которые применяются чаще всего в личных целях, достаточно компактные и весят немного, при необходимости их без особых проблем можно перенести в нужное место.

Выбираем сетевой кабель: на что обратить внимание?

Как известно, кабель необходим не только для того, чтобы подключать электроды и массу к сварочному аппарату. Устройство также нуждается в питании от электросети. Сварочный ток способен порой достигать огромных величин, измеряющихся сотнями Ампер, вне зависимости от разновидности аппарата для сварки. Что касается питающего тока, то он гораздо ниже и достигает значений до 50 Ампер.

Чтобы сварочный аппарат работал адекватно, ему вовсе не нужен слишком толстый провод. Для однофазного бытового инверторного аппарата подойдет кабель из меди с жильным сечением составляет до 5 кв. мм. Если объект не заземлен, применяют 2-жильный кабель, если заземление есть – трехжильный.

Что касается длины, то она может быть разной. Обычно достаточно 5 м. Ну, а если есть необходимость использования переноски, выбирайте ту, сечение которой 2,5 кв. мм. В случае, если длина до 20 м и с сечением 4 кв. мм – с длиной более 20 м. Если будет применяться достаточно длинный кабель переноски, лучше сразу обзавестись катушкой – это упростит размотку и смотку изделия.

Что касается промышленных аппаратов, целесообразно использовать четырехжильные провода с сечением не менее 4 и не более 6 кв. мм. В обязательном порядке проверяйте, насколько правильно выполнено подключение и позаботьтесь, чтобы кабели достаточно охлаждались.

Источник

Сечение провода (кабеля) по диаметру: формула, таблица

Общая информация о кабеле и проводе

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку). Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Материалы проводников

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

1. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
2. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току).

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

R = ρ · L/S (2), где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения. Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Что будет, если неправильно рассчитать сечение

Без расчета сечения проводника можно столкнуться с одной из двух ситуаций:

• Слишком сильный перегрев проводки. Возникает при недостаточном диаметре проводника. Создает благоприятные условия для самовозгорания и коротких замыканий.
• Неоправданные затраты на проводку. Такое происходит в ситуациях, когда были выбраны проводники избыточного диаметра. Конечно, опасности здесь нет, но кабель большего сечения стоит дороже и не столь удобен в работе.

Что еще влияет на нагрев проводов

Из формулы видно, что сопротивление проводника зависит не только от площади поперечного сечения. В связи с этим на его нагрев будут влиять:

• Материал. Пример – у алюминия удельное сопротивление больше, чем у меди, поэтому при одинаковом сечении проводов медь будет нагреваться меньше.
• Длина. Слишком длинный проводник приводит к большим потерям напряжения, что вызывает дополнительный нагрев. При превышении потерь уровня 5% приходится увеличивать сечение.

Калькулятор расчета сечения по диаметру

Для простоты вычислений разработан калькулятор расчета сечения кабеля по диаметру. В его основе лежат формулы, по которым можно найти площадь сечения одножильных и многожильных проводов.

Измерять сечение нужно измеряя жилу без изоляции иначе нечего не получится. Когда речь идет о вычислении десятков и сотен значений, онлайн-калькулятор способен существенно упростить жизнь электрикам и проектировщикам электрических сетей за счет удобства и повышения скорости расчетов. Достаточно ввести значение диаметра жилы, а при необходимости указать количество проволок, если кабель многожильный, и сервис покажет искомое сечение провода.

Три основных способа определения диаметра провода

Способов есть несколько, но в основе каждого из них лежит определение диаметры жилы с последующими вычислениями окончательных результатов.

Способ первый. С помощью приборов. На сегодня есть ряд приборов, которые помогают измерить диаметр провода или жилы провода. Это микрометр и штангенциркуль, которые бывают как механическими, так и электронными (смотрите ниже).

Этот вариант в первую очередь подойдет для профессиональных электриков, которые постоянно занимаются монтажом электропроводки. Наиболее точные результаты можно получить с помощью штангенциркуля. Эта методика имеет преимущества в том, что возможно проводить измерения диаметра провода даже на участке работающей линии, например, в розетке.

После того, как вы измерили диаметр провода, необходимо провести подсчеты по следующей формуле:

Необходимо помнить, что число «Пи» составляет 3,14, соответственно, если мы разделим число «Пи» на 4, то сможем упростить формулу и свести вычисления к умножению 0,785 на диаметр в квадрате.

Способ второй. Используем линейку. Если вы решили не тратить деньги на прибор, что логично в данной ситуации, то можете использовать простой проверенный способ для измерения сечения провода или провода?. Вам понадобится простой карандаш, линейка и проволока. Зачищаете жилу от изоляции, плотно накручиваете ее на карандаш, и после этого линейкой измеряете общую длину намотки (как показано на рисунке).

Затем длину намотанной проволоки делите на количество жил. Полученное значение и будет диаметром сечения провода.

Но при этом необходимо учитывать следующее:

• чем больше жил вы намотаете на карандаш, тем более точный будет результат, количество витков должно быть не меньше 15;
• витки прижимайте плотно к друг другу, чтобы между ними не оставалось свободного пространства, это значительно уменьшит погрешность;
• проведите замеры несколько раз (меняйте при этом сторону замера, направление линейки и др.). Несколько полученных результатов поможет вам опять же избежать большой погрешности.

Обратите внимание и на минусы данного способа измерения:

1. Измерить можно только сечение тонких проводов, так как толстый провод вам с трудом удастся намотать на карандаш.
2. Для начала вам нужно будет приобрести маленький кусочек изделия, прежде чем делать основную покупку.

Формула, о которой говорили выше, подходит для всех измерений.

Способ третий. Пользуемся таблицей. Чтобы не проводить расчеты по формуле, вы можете использовать специальную таблицу, в которой указан диаметр провода? (в миллиметрах) и сечение проводника (в миллиметрах квадратных). Готовые таблицы дадут вам более точные результаты и значительно сэкономят ваше время, которое вам не придется тратить на вычисления.

В прошлой статье мы уже поговорили об основных параметрах, касающихся сварочных кабелей. Сегодня же пришло время немного углубить знания и найти ответы на несколько важных вопросов, затрагивающих длину и сечение провода. Многие специалисты часто сомневаются, можно ли удлинять кабель и если да, то насколько. Другие же сталкиваются с проблемой необходимости быстро определить сечение уже имеющегося в распоряжении изделия. Именно об этом мы сегодня и поговорим.

Длина кабеля сварочного аппарата: какой она должна быть?

Сразу стоит отметить, что четких стандартов не существует. Производители оборудования также не дают никаких рекомендаций на этот счет. Как правило, все модели комплектуются наборами проводов для инвертора, длина которых не превышает 2–3 метров. Но далеко не всегда работать с такими комплектующими удобно. Связано это с тем, что специалисту в процессе работы нередко приходится передвигаться по площадке и, соответственно, переносить и аппарат. При достаточно длине кабелей делать это просто не нужно.

При удлинении провода для сварочных работ ни в коем случае нельзя забывать об одном крайне важном нюансе. Связан он с сопротивлением и напряжением. Чем больше длина используемого изделия, тем выше становится первый параметр и ниже второй. Неверный подбор принадлежностей приведет в лучшем случае к невозможности работать, в худшем — к поломке аппарата.

Так что же делать? У этой проблемы есть два решения. Первый — полная замена кабеля на тот, который длиннее и при этом имеет большее сечение. Но это далеко не всегда возможно и выгодно. Второй — расчет допустимой максимальной длины провода. Этот вариант идеально подходит для тех, кто хочет быстро и без лишних проблем удлинить провод и продолжить работать.

Как провести расчет? Достаточно просто. Для этого необходимо только знать сечение имеющегося кабеля и специальный коэффициент. Диаметр изделия, которое используется в процессе работы, знает каждый специалист. А вот коэффициент можно достаточно просто посчитать. Если вы варите на больших токах от 200 до 500 А, то он будет равен 2. Если ток меньше, то его величину делят на 100.

Разберем все на примере. Предположим, вы работаете с инвертором, максимальный ток которого 180 А. Соответственно, сечение вашего кабеля скорее всего не превышает 16 мм2. Начнем расчет.

Найдем коэффициент: k=180/100=1.8. Считаем длину: Lmax=16/1.8=8.88 м. Удлинять такой кабель сильнее без риска потери напряжения не стоит. Если провод нужен еще более длинный, то придется произвести полную замену, отдав предпочтение сечению 25 мм2.

Как удлинить провода на сварочном инверторе самостоятельно?

Некоторые мастера совершают достаточно большую ошибку, используя для удлинения кабеля классические «скрутки». Они просто переплетают между собой многочисленные тонкие проволочки, а затем кое-как изолируют их. Но это в корне неверно и даже опасно. Куда правильнее использовать для этих целей специализированные принадлежности.

Чтобы сделать удлинитель сварочного кабеля своими руками нужен сам провод необходимого сечения, а также кабельные вилка и розетка. Закрепив эти аксессуары на концах изделия вы сможете не просто быстро удлинить его, но и гарантированно обеспечить свою безопасность. Данный метод считается наиболее предпочтительным, особенно если сравнивать его с классической опрессовкой или скрутками.

Как определить сечение сварочного кабеля?

Если вы покупаете провод для инвертора, то, наверняка, знаете его сечение. Хотя и тут для уверенности некоторые сварщики проверяют, ведь иногда бывают не совсем добросовестные производители, которые пытаются выдать желаемое за действительное.

Но как быть, если изделие было куплено достаточно давно? Или вообще провод достался вам от кого-то по наследству? Тогда придется проявить смекалку и использовать для расчета простую формулу, помогающую узнать сечение кабеля по его диаметру.

Выглядит данная формула для одножильного провода вот так:

Если же внутренняя часть кабеля состоит из множества тонких проволочек, то расчет нужно вести по другой формуле:

Как узнать диаметр сварочного провода? Либо измерить при помощи штангенциркуля, либо снова воспользоваться одним более трудоемким, но доступным и эффективным методом. Для его воплощения вам понадобиться просто карандаш или любой не слишком тонкий пруток и линейка.

Возьмите кабель и очистите один его конец от изоляции. Извлеките из пучка одну проволочку. Кусок должен быть не слишком маленьким, т.к. его вам предстоит накручивать на карандаш. Сделайте несколько витков, разместив их максимально плотно к друг другу, а затем измерьте длину занятого проволокой отрезка. Полученное значение разделите на количество витков. Так вы получите примерный диаметр проволоки, который сможете использовать для расчета по формуле.

Всех вышеизложенных данных будет вполне достаточно для того, чтобы не иметь никаких затруднений в процессе подбора сварочного кабеля, а также его использования. Купить все необходимое для сварочных работ вы можете в нашем интернет-магазине. Мы предлагаем большой выбор товаров отличного качества по низким ценам и с быстрой доставкой. Звоните!

К счастью, мы не будем рассматривать все 150 способов и разновидностей сварочных процессов, которые существуют сегодня, а остановимся на важной проблеме рационального выбора силового кабеля для сварочного аппарата. Речь пойдет об основных типах проводов для сварки, их конструктивных особенностях, популярных марках и критериях определения оптимального сечения.

Назначение и конструкция сварочных кабелей

Сварочный кабель применяется при выполнении работ методом электродуговой сварки для запитывания ручных, автоматических и полуавтоматических установок. При помощи силового провода данного типа осуществляется подведение электротока от сварочного аппарата, балластного (регулирующего) реостата или иного источника питания непосредственно к держателю электродов и заземляющему зажиму («массе») для создания замкнутого контура.

Алюминий редко используется при производстве сварочных проводов, поскольку имеет высокую теплопроводность, приводящую к критическому перегреванию жилы и изоляционного слоя, особенно в «горячих» местах близкого контакта со свариваемыми поверхностями. Кроме того, алюминиевые проводники недостаточно эластичны, поэтому плохо переносят процедуру частого сматывания и разматывания. Медный кабель не имеет подобных недостатков, поэтому хорошо зарекомендовал себя в качестве проводника для сварочного аппарата. Изделие может выпускаться как в моножильном, так и в мультижильном исполнении, которое включает в себя различные комбинации основной жилы с нулевой, заземляющей или другими вспомогательными.

К основным достоинствам кабелей для сварочного инвертора относятся:

• высокие показатели допустимых электронагрузок (до 0,66 кВ переменного тока на частотах до 400 Гц, до 1 кВ — постоянного),
• повышенная гибкость,
• стойкость к сдавливающим и растягивающим воздействиям,
• пожарная безопасность — проводные изделия не должны воспламеняться и распространять горение,
• возможность применения на открытом пространстве. Сварочные провода выдерживают резкие перепады температур, влияние ультрафиолета и осадков, химически агрессивных веществ,
• многочисленные исполнения, облегчающие выбор сварочного кабеля под текущие условия технологического процесса.

Конструктивные особенности и технические характеристики провода для сварки продуманы таким образом, чтобы изделие выдерживало высокие токовые нагрузки и жесткий температурный режим, обеспечивая бесперебойное электропитание, быстрый, качественный и максимально удобный рабочий процесс.

Сварочный кабель состоит из:

· медной или меднолуженой мультипроволочной токопроводящей жилы 5-го класса гибкости,

· синтетической спецпленки ПЭТ-Э, выполняющей функцию защиты проводящей ток жилы от склейки с изоляционным материалом,

· изолятора из резины марки РТИ-1 (или хладостойкой РТИ-1-ХЛ), имеющей в составе бутадиеновые и натуральные каучуки, которые и обеспечивает повышенную гибкость изделия,

· разделительного слоя из ПЭТ-Э, выполняющего аналогичные функции,

· общекабельной оболочки-изолятора, произведенной из шланг-резины других типов — маслостойкой РШН-1 или РШТ-2 (хладостойкой РШТМ-2-ХЛ), созданных на основе на основе полихлоропрена, бутадиеновых и изопреновых каучуков (РТИШМ и хладостойкая РТИШ-ХЛ используются в одножильных марках),

Классификация медных кабелей для сварочного аппарата

Провода для сварки можно купить у любого торгового предприятия, которое занимается реализацией кабельной продукции. Кабеля для сварочного аппарата различаются по цене, но обычно классифицируются по другим критериям.

По функциональному назначению различают:

• силовой провод — его применяют для подключения инвертора, трансформатора или иного устройства к электролинии,
• соединительный кабель для сварки — используют для передачи рабочего напряжения,
• провод для держателя — подает электроток на контактную часть сварочного аппарата,
• заземляющий и/или нулевой провод.

Как уже было сказано, в многожильных исполнениях сварочных проводов функционал может объединяться в одном изделии.

По области применения выделяют модификации сварочных кабелей для:

• бытовых устройств, работающих с токовыми нагрузками 100-250 А,
• полупрофессиональных установок (до 330 А),
• профессиональных сварочных устройств, применяемых с электротоком силой до 500 А,
• сверхмощных промышленных аппаратов (до 680 А).

Марки сварочного кабеля

Сварка — достаточно динамичный технологический процесс, который обычно подразумевает необходимость постоянного перемещения специалиста или смены позиции рабочего инструмента. Поэтому профессиональные сварщики используют только гибкие разновидности проводников, например, КГ, КГН или КОГ1.

Наиболее популярной маркой сварочных кабелей считается КГ. Отличаясь приемлемой ценой и оптимальными техническими характеристиками, КГ хорошо зарекомендовал себя как надежный «передатчик» электротока на держатель или силовой провод, питающий аппарат для сварки от сети.

Марка КГН создавалась для потребностей судостроения, поэтому отлично приспособлена для функционирования в агрессивной среде, помещениях с высокой влажностью воздуха, длительным конденсированием влаги, а также зонах повышенной пожарной опасности. Гибкий проводник КГН отличается от сварочного кабеля КГ наличием маслостойкой оболочки из резины РШН-1, которая выполнена на базе полихлоропрена и не поддерживает горение. Марка КГН часто используется в качестве обратного сварочного провода, который обычно располагается на поверхности пола производственного помещения или на земле.

Если для равномерного прогрева свариваемых поверхностей требуется обеспечить максимальную мобильность специалиста, то в качестве сварочного кабеля может применяться сверхгибкая марка КОГ1. Эта особенность проводника достигается благодаря облегченной конструкции. Он состоит из 1 мультипроволочной жилы, которая заключена в шланг-изолятор из РТИШМ-резины. Сварочный провод работает с переменным напряжением 200 В (50 Гц), постоянным — 700 В и присоединяется к оборудованию через пайку, сварку или опрессовку.

Какой кабель нужен для сварочного аппарата?

Провод для сварки подбирается под конкретный рабочий проект и должен отвечать ряду требований. Как правило, для выбора сварочного кабеля достаточно правильно определиться с токовыми характеристиками подключаемого инвертора или другого сварочного устройства и сечением провода, указанным производителем в техническом описании изделия.

Необходимо соблюдать «золотое» правило — чем выше сила тока в сварочном аппарате, тем большего сечения кабель следует приобрести. Важно не перестараться, ведь при недостаточном диаметре жил оборудование может попросту не запуститься. При этом слишком толстый сварочный кабель — это лишние расходы и чрезмерная нагрузка для сварщика, который вынужден постоянно перемещаться с проводом.

Для выполнения относительно небольших сварочных задач, особенно это касается бытовых вопросов, достаточно использовать оборудование инверторного типа, которое отличается компактностью и доступной ценой. Параметры сечения кабеля для сварочного инвертора с различными токовыми характеристиками должны быть такими:

• 80-100 А — 6-7 мм2,
• 120 А — 10 мм2,
• 160-189 А — 16 мм2,
• 200/250 А — 25 мм2.

Более масштабные и сложные работы требуют применения сварочных трансформаторов или инверторов повышенной мощности. Для токовых нагрузок 289 А необходимо выбирать кабель сечением 35 мм2, 350-362 А — 50 мм2. Трансформаторы, способные «выдавать» 437 А требуют 70 мм2 проводов, 522 А — 95 мм2. Для корректной работы сварочных выпрямителей с величиной тока до 600 А необходимы кабеля с сечением 120 мм2.

Длина кабеля сварочного аппарата

Еще одним важным критерием, который прямо влияет на производительность и качество сварочных работ, является длина проводника. Поскольку при увеличении протяженности сварочного кабеля происходит падение токовых характеристик, необходимо предельно точно просчитывать взаимосвязи данных параметров.

ПВ — продолжительность включения, одна из характеристик сварочного инвертора.

В таблице приведены примерные показатели сечения сварочных проводов для заданных значений силы тока и длины проводов. Важно учитывать рекомендации производителей агрегатов для сварки, которые могут прямо указывать предельные длины кабелей для каждой марки своих изделий, не рекомендуя или запрещая удлинение проводников.
