Выход из строя материнской платы последних моделей смартфонов от Apple представляет собой достаточно распространённое явление. Наиболее частой его причиной является падение или удар телефона. Официально iPhone 6 и iPhone 6 Plus, как и другие телефоны компании, являются неразборными и не пригодными к ремонту, однако заменить комплектующие, которые вышли из строя, можно без особых проблем даже в домашних условиях. Это потребует наличия набора специализированных инструментов и четкая последовательность действий.

^{Возможно вам поможет}
Если у вас поломался датчик Touch ID — посетите эту
страницу.

^{Может вашу плату можно отремонтировать?}
Узнайте, возможно вашу плату iPhone можно отремонтировать —
ремонт iPhone.

Стоимость замены материнской платы iPhone 6

В наличии б/у материнских плат у нас нет! В наличии только новые платы,
стоимость от 30 000 руб.

Стоимость Б/У платы — около 16 000 руб., гарантии на плату нет, возможно что плата была в ремонте (пайка, утопленник и т.д.).
Покупать такую плату нужно на свой страх и риск.

Если речь идет о новой плате, то ее стоимость равна 70% от стоимости нового телефона. Эта единственная деталь, которую нельзя купить у поставщиков запчастей. Платы снимаются только с телефонов. Мы в обязательном порядке используем новые телефоны, после замены платы происходит активация телефона, эта дата фиксируется в дата-центре Apple и является датой отсчета гарантии, т.е. в любом момент времени можно проверить, что плата действительно новая и не использовалась ранее. Оставшиеся запчасти используются в сервисном центре.

Если вам предлагают плату по заведомо заниженной стоимостью, то не исключены варианты, что плата не новая, была восстановлена после удара, попадания влаги и так далее.

Самостоятельная замена материнской платы в iPhone

1. Открутить Pentalobe-винты возле разъема Lightining:

Данная процедура может быть выполнена с помощью специализированного набора Pentalobe-отверток, которые можно заказать через интернет. Стоит обратить внимание, что все манипуляции по разборке iPhone и замене определенных его комплектующих должны выполняться только при выключенном состоянии телефона.

2. Поднять переднюю панель устройства с помощью присоски и пластикового инструмента с острым краем:

Данная процедура может быть выполнена с помощью самой обыкновенной присоски и самого обычного медиатора. Надежно прижав присоску к передней панели устройства, необходимо поддеть ее медиатором и раскрыть как обложку книги.

3. Открутить пять винтов, которыми закреплена передняя панель устройства:

Данные винты, изготовленные компанией Phillips, имеют стандартную конструкцию, поэтому могут быть удалены несколькими обычными отвертками из качественного набора инструментов.

4. Снять защитную металлическую пластину:

Открученная пластина может быть снята при помощи пинцета.

5. Отсоединить все шлейфы передней панели устройства и снять ее:

Данная процедура должна быть выполнена максимально аккуратно с помощью пластикового инструмента с острым краем.

6. Открутить два винта, которыми закреплен кабель аккумулятора:

7. Снять защитную металлическую пластину:

Открученная пластина может быть снята при помощи пинцета.

8. Отсоединить шлейф аккумулятора устройства:

9. Отсоединить шлейф порта Lightning устройства:

10. Открутить два винта, которыми закреплен кронштейн верхней части шлейфа материнской платы устройства:

11. Снять кронштейн кнопок питания и регулировки громкости:

Открученный кронштейн может быть снят при помощи пинцета.

12. Отсоединить шлейфы кнопок питания и регулировки громкости:

13. Открутить четыре винта, которыми закреплен кронштейн контактной скобки:

14. Снять кронштейн контактной скобки:

Открученный кронштейн может быть снят при помощи пинцета.

15. Открутить два винта, которыми закреплена заземляющая скобка:

16. Снять заземляющую скобку:

Открученная скобка может быть снята при помощи пинцета.

17. Открутить два винта, которыми закреплен угловой кронштейн:

18. Снять угловой кронштейн:

Открученный кронштейн может быть снят при помощи пинцета.

19. Открутить один винт, которым закреплен кабель антенны:

20. Отсоединить антенный кабель и шлейф камеры:

21. Открутить три винта, которыми закреплена материнская плата:

22. Снять материнскую плату:

23. Заменить материнскую плату и собрать устройство:

Для сборки телефона достаточно выполнить указанные действия в обратном порядке. Материнская плата может быть заказана в одном из интернет-магазинов.

Таким образом, заменить материнскую плату на iPhone 6 и iPhone 6 Plus можно всего за несколько минут. Выполнять указанные действия нужно максимально аккуратно, чтобы не повредить компоненты устройства, что вызовет необходимость дополнительного дорогостоящего ремонта. Дабы избежать всех возможных трудностей, можно обратиться за помощью к специалистам компании «ЭтоСервис».

Источник

В статье мы расскажем как заменить материнскую плату в iPhone X. При этом возможна потеря функции Face ID, что является нормой для данной модели телефона и сделано разработчиком намеренно.

Первое, что нам нужно сделать перед началом ремонта, это подготовить рабочее место с необходимым инструментом. Итак, нам понадобятся: набор отверток, фен, пластиковая отмычка (медиатор), скотч, ручка-присоска, пластиковые лопатки с плоским и острым концом, пинцет, набор для проклейки дисплея.

Статья сугубо информационного характера. Ответственность за ваши действия мы не несем.

Начало работы

Снизим процент заряда аккумуляторной батареи до 20%, чтобы не произошел взрыв или возгорание во время ремонта.

Следующее — это проверка дисплея на наличие трещин и сколов. Обнаружили такие? Значит проклеим их скотчем, чтобы осколки не попали внутрь телефона.

Как заменить материнскую плату в iPhone X

Выключим наш телефон.

Извлечение лотка с SIM-картой

В данном случае можно использовать тонкую скрепку, но если есть специальный инструмент для извлечения SIM-карты, очень хорошо. У нас он есть, поэтому будем вставлять его в отверстие лотка SIM-карты, если не совсем понятно где это отверстие, смотрим фото. Дальше нам надо чуть сильнее нажать, чтобы открыть лоток, после этого берем пальцами по бокам лотка и достаем его. Только внимательно, чтобы не потерять SIM-карту, она легко выпадает из него.

Будем откручивать винты снизу телефона

Отверткой открутим две штуки винтов размером 6,9 мм.

Дисплейный модуль отклеим

Первое, что мы будем делать, это нагревать дисплей феном, затем прикреплять присоску, потом поднимать экран за ручку присоски, чтобы в появившееся отверстие нижней части Айфона просунуть медиатор и отсоединить клей от дисплея. При этом отмычка не должна входить глубоко, чтобы не повредить внутренние компоненты телефона.

Продолжим работу с дисплеем

Отсоединять экран мы будем так же как и в предыдущем этапе, за одним исключением, это верхний край нам надо освободить не только от клея, но и от клипс, которые его держат. Поэтому для начала возьмем медиатор и проведем по верхнему углу, при этом покачиваем дисплей. Вот дальше продолжаем действия по нагреванию и отсоединению экрана.

Поднимаем экран смартфона

Ничего сложного, просто поднимаем экран смартфона слева-направо, аналогично задней обложки книги. Ориентируемся по фото.

Уберем винты со скобы разъемов материнской платы

Пять винтов, которые нам нужно открутить отмечены кружочками на фото. Три винта отмеченные красным длиной 1,1 мм, оранжевый — 3,1 мм, желтый — 3,7 мм. Откручиваем, затем скобу снимаем пинцетом. Винты кладем так, чтобы ничего не перепутать в процессе сборки.

Отсоединим разъем батареи

Используя острый конец пластиковой лопатки, достанем разъем из гнезда.

В каждом из разъемов есть черный уплотнитель, важно следить за тем, чтобы он оставался целым.

Приступим к отключению разъема блока передних датчиков

Разъем блока передних датчиков находится на передней панели, отключим его пластиковой лопаткой с заостренным концом.

Следующий разъем кабеля OLED-панели

Отключаем кабель OLED-панели, поддевая его острым концом пластиковой лопатки.

Очередь кабеля дигитайзера

Отключаем разъем кабеля дигитайзера все той же пластиковой лопаткой, что и в предыдущем шаге.

Займемся шлейфом датчиков

Немного приклеенный к задней панели шлейф мы отсоединим пинцетом, слегка потянув его.

Дисплейный модуль свободен

Отсоединив все разъемы, мы можем убрать дисплей в сторону, чтобы продолжит работу с компонентами корпуса.

Нижний кронштейн под Taptic Engine и динамиком

Внимательно изучаем фото, на первой картинке отмечены рамками заземляющие контакты, которые НЕЛЬЗЯ трогать. Дальше картинка с кружочками, которыми отмечены семь винтов. Вот сейчас открутим все винты, показанные на фото.

Поднимем скобу аккумулятора

Здесь можем только приподнять скобу, т.к. ее еще держит тонкий гибкий кабель. Делаем все аккуратно.

Убираем скобу, отключаем гибкий кабель

Для начала острым концом пластиковой лопатки достанем кабель, а затем скобу снимем пинцетом.

Крутим винт крышки разъема динамика

Размер винта на этом этапе 2,1 мм. Открутим его. После того как убрали винт можем снять крышку пинцетом.

Будем отключать разъем нижнего динамика

Аккуратно приподнимаем и отсоединяем разъем при помощи пластиковой лопатки.

Поднимем динамик

Отсоединенный кабель нельзя повредить, поэтому следим за ним в процессе ремонта. Поддеваем под верхний край динамик пластиковой лопаткой. На фото все видно.

Достанем динамик

Взяв динамик рукой с обеих сторон аккуратно и неспеша оттянем его от нижнего края, так чтобы отделить клейкую прокладку. При сборке телефона, данную прокладку нужно будет заменить на новую. Поэтому старую сразу удаляем.

Открутим винт Taptic Engine

Берем отвертку и откручиваем винт в количестве одной штуки.

Убираем Taptic Engine

Поскольку Taptic Engine еще крепится гибким кабелем, нам нужно его убрать пластиковой лопаткой, а уже потом достать Taptic Engine пинцетом.

Про язычки клейкой ленты

На фото отмечено четыре куска клейкой ленты, которыми аккумулятор телефона крепится к задней части корпуса. Вот на концах этих кусочков есть язычки черного цвета, слегка приклеенные к краю батареи.

Открепим язычки ленты

Чтобы точно все получилось, будем вставлять инструмент в центральную петлю каждой вкладки и откреплять язычок.

Тянем ленту за язычок

Будем тянуть за каждый язычок и доставать ленту из-под аккумулятора.

При растяжении лента теряет свои клейкие свойства, тянем аккуратно, чтобы не порвать.

Аккумулятор не достать или порвалась лента

При возникновении такого случая, будем брать фен и прогревать корпус телефона под аккумулятором, дальше проденем под батарею прочную нить и приподнимем за нее аккумулятор.

Убираем аккумулятор

Достать аккумулятор из телефона можно, взяв за нижний край.

Приступим к отключению разъемов передней камеры

Нам предстоит отсоединить кабель точечного проектора, фронтальной и инфракрасной камеры. Кабели камер к раме крепятся клеем, поэтому пластиковой лопаткой от разъема вставляем лопатку между корпусом и ИК-камерой. Те же действия при отсоединении фронтальной камеры. От корпуса кабели отсоединены.

Достанем переднюю камеру

На этом этапе нам нужно слегка прогреть переднюю камеру, чтобы проще было ее отсоединить. Затем пластиковой лопаткой открепляем камеру от корпуса.

Что еще нужно отключить

На фото приведены все разъемы, которые нам нужно отключить. Приступим.

Вначале отключаем разъем антенны WiFi

Берем лопатку с плоским концом и отсоединяем разъем из гнезда.

Приступим к отсоединению широкоугольной камеры

Использовать будем пластиковую лопатку при отключении разъема широкоугольной камеры.

Дальше перейдем к разъему кнопки питания/вспышки/микрофона

Разъем достанем из гнезда пластиковой лопаткой.

Разъем телеобъектива.

Достать разъем на этом этапе нам поможет пластиковая лопатка.

Следующим этапом отключим соединитель Dock Flex

Разъем кабеля Dock Flex отсоединили, затем согнули его на 90 градусов вверх, так чтобы появился доступ к материнской плате.

Вынимаем разъем кнопки/разъема беспроводной зарядки.

При помощи пластиковой лопатки достаем разъем из гнезда и продолжаем ремонт.

Разъем кабеля антенны сотовой связи

После того, как отсоединили кабель антенны сотовой связи, его необходимо отогнуть немного в сторону.

Винты крепления материнской платы

На данном этапе два крепежных винта и один винт заземления (желтый). Откручиваем в красном круге винт 2,7 мм, в оранжевом 2,1 мм. Дальше будем крутить винт заземления 2,0 мм. После удаления винтов, снимаем язычок заземления и запоминаем каким образом он должен располагаться.

Штифт SIM-карты отодвинем

Для того, чтобы вернуть штифт в раму телефона, нам нужно взять пинцет и сдвинуть его. Делаем это для того, чтобы штифт не мешал снятию материнской платы.

Материнскую плату можно убрать

Плата держится на двух стойках, которые проходят через нижнюю плату, а также она крепится к верхней плате. Чтобы ничего не повредить смотрим фото и поддеваем материнскую плату так же, поднимая ровно вверх, чтобы убрать зазоры.

Материнскую плату сняли. Можем заменить ее на новую и собрать iPhone X, следуя инструкции в обратном порядке.

Источник

Необходимые инструменты и отвертки для разборки iPhone 11:

Отвертка пятизвездочная Pentalobe — 0,8 мм.
Отвертка крестовая PH00 — 1 мм.
Отвертка трехлепестковая Tri-Wing — 0,8мм.
Пластиковая лопатка
Пластиковый медиатор
Присоска для снятия дисплея
Пинцет
Влагоустойчивый стикер для восстановления защиты от влаги и пыли

У нас на сайте вы сможете найти необходимый набор отверток для разборки iphone 11

Если вы впервые приступаете к разборке смартфона, рекомендуем обратить внимание на статью «приступая к ремонту телефона». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки и ремонта.

Видео инструкция замена основной платы в iPhone 11

Если на твоем айфон 11 заблокирован iCloud, тогда выход один, это замена материнской платы. В этой пошаговой видео инструкции покажу как легко меняется плата за 15 минут.

Что вам необходимо знать при замене материнской платы на iPhone 11.

Если вам нужен полноценно рабочий iPhone со всеми функциями, тогда необходимо вместе с материнской платой заменить модуль Face-ID, а также датчик внешнего освещения, потому как все эти три части связаны между собой с завода где собираются iPhone. Но, если вам не нужен Face-ID, тогда можете поменять только материнскую плату.

Часто задаваемые вопросы по замене материнской платы в iPhone 11

Самый популярный вопрос: если заменить материнскую плату на заблокированном iPhone, iCloud исчезнет.

Ответ: Да, при замене материнской платы, вы по сути получаете новый iPhone 11 с новым серийным номером и IMEI.

Следующий не менее популярный вопрос: будет ли новая материнская плата работать с оператором моей страны.

Ответ: Если вы устанавливаете разблокированную материнскую плату, вы можете использовать SIM карту в iPhone 11 любого оператора, любой страны.

Следующий вопрос: Какого качества материнские платы, продаваемые на Aliexpress.

Ответ: Материнские платы которые продаются на Aliexpress могут быть восстановленные после какой-то поломки, или разблокированные если ранее iPhone 11 был привязан по контракту к какому-то мобильному оператору. Лично я покупал 4 раза материнские платы на Aliexpress для разных моделей iPhone и все платы были рабочие, но это лично мой опыт, и я никого не призываю покупать материнские платы на Aliexpress, я просто делюсь информацией где можно купить запчасти.

Еще один вопрос: на Aliexpress продаются оригинальные материнские платы.

Ответ: Да, оригинальные, но восстановленные или если повезет – разблокированные.

Источник

Все представленные на рынке смартфоны имеют материнскую плату, она считается фундаментальной частью для ее правильной работы. Если ваш iPhone начал выходить из строя, одной из частей, которые могут вызывать проблему, является материнская плата. Этот ремонт, вместе с заменой экрана, является одним из самых дорогих, но если вы небольшой разнорабочий, то можете сделать это самостоятельно и неплохо сэкономить. Вам понадобится только новая материнская плата, которую вы можете найти на AliExpress.

Как найти материнские платы для iPhone на AliExpress

Если вы хотите найти материнские платы для всех моделей iPhone, AliExpress – лучший вариант. На этом сайте китайского происхождения вы можете найти всевозможные запчасти для ремонта вашего смартфона по самой выгодной цене. Как вы можете видеть здесь, существует более 6000 материнских плат для мобильных телефонов iPhone, у некоторых есть сотни продаж и очень хорошие отзывы. Вот прямые ссылки на покупку материнских плат каждой модели:

Материнские платы для iPhone 5S (здесь)
Материнские платы для iPhone 6 (здесь)
Материнские платы для iPhone 6 Plus (здесь)
Материнские платы для iPhone 6s (здесь)
Материнские платы для iPhone 6S Plus (здесь)
Материнские платы для iPhone 7 (здесь)
Материнские платы для iPhone 7 Plus (здесь)
Материнские платы для iPhone 8 (здесь)
Материнские платы для iPhone 8 Plus (здесь)
Материнские платы для iPhone SE (здесь)
Материнские платы для iPhone X (здесь)

Теперь, когда вы знаете, как найти материнские платы для своего мобильного iPhone на AliExpress, у вас наверняка есть много сомнений: оригинальны ли они? Как выбрать лучшую материнскую плату? У нас есть несколько рекомендаций, чтобы вы могли без опасений выбрать материнскую плату, которая лучше всего подходит для того, что вы ищете. Для начала самое главное, что если вы замените материнскую плату, но не сенсорный идентификатор, старый будет бесполезен, поскольку он связан с материнской платой, поэтому, если вы хотите продолжить разблокировку телефона с помощью отпечатка пальца, лучше купить его. материнская плата с Touch ID в комплекте.

Чтобы выбрать лучшую материнскую плату, лучше всего выбирать те, которые имеют больше всего продаж и положительных отзывов, в ссылках, которые мы оставили выше, поисковые запросы фильтруются по количеству продаж, чтобы вы могли напрямую получить доступ к лучшим магазинам. Важно хорошо изучить характеристики материнской платы, которую вы собираетесь приобрести. В описании пластины указано, является ли она на 100% оригинальной, некоторые продавцы отмечают, что пластины у них не новые, но работают безупречно и проходят испытания.

Также очень важно быть полностью правильным с моделью материнской платы, то есть, если вы хотите заменить материнскую плату iPhone 6 и купили материнскую плату для iPhone 6s, она вам не подойдет. Многие продавцы (например, этот из электронного магазина Honghuaxin) предлагают, чтобы, если вы не уверены в своей модели телефона и совместимости с их материнскими платами, снимите крышку вашего мобильного телефона, аккумулятор и отправьте им фотографию, чтобы они могли ее проверить и избегайте потери денег.

Лучшие магазины для покупки материнской платы iPhone на AliExpress

На AliExpress очень легко найти хороших продавцов, именно они собирают больше всего продаж и положительных отзывов, но если вы предпочитаете покупать в надежном магазине, мы собрали лучшие магазины для покупки материнских плат для iPhone. В этой подборке вы найдете специализированные магазины с материнскими платами и запчастями даже для последних мобильных моделей Apple:

Магазин запчастей для материнских плат. Хотя он существует не так давно, в нем есть одни из самых продаваемых материнских плат для iPhone за их хорошее соотношение цены и качества.
Мир запчастей для iPhone. Этот магазин с более чем 5-летним опытом специализируется на материнских платах для iPhone и iPad. Если вы собираетесь покупать оптом, позвольте вам договориться о ценах.
Электронная технология Honghuaxin – полностью разблокированные материнские платы с последней версией iOS, а также с последними моделями iPhone. Здесь отличное обслуживание клиентов.
ShenZhen DCY Electronic Technology – В этом магазине вы найдете оригинальные материнские платы для iPhone, и самое главное, в некоторых моделях мы можем найти и европейскую версию.
Магазин профессиональных поставщиков материнских плат – здесь вы найдете материнские платы, протестированные самим магазином, чтобы убедиться, что они работают безупречно, прежде чем вы их получите.
Магазин мобильных разговоров – нам нравится этот магазин, потому что они полностью проверяют свои материнские платы перед отправкой, поэтому, несмотря на то, что он более новый, чем другие, он имеет очень хороший рейтинг.

Аксессуары, необходимые для замены материнской платы вашего iPhone

Заменить материнскую плату телефона очень просто, но если вы хотите сделать это самостоятельно, вы должны быть готовы. Вот почему мы рекомендуем, чтобы вместе с покупкой новой материнской платы вы также приобрели инструменты для разборки телефона. Очень важно иметь под рукой отвертку Pentalobe, чтобы вывернуть найденные винты, вы можете найти ее, нажав здесь.

Кроме того, очень полезно использовать зажим, как это, чтобы иметь возможность доступа к внутренней части устройства, и есть отвертки, пинцеты, проставки … Так что, если это первый раз, когда вы отремонтировать iPhone, то лучше купить комплект со всеми инструментами, так что Когда дело доходит до ремонта телефона, не останавливайтесь на полпути из-за отсутствия инструментов. К счастью, как вы можете видеть здесь, эти комплекты очень дешевы на AliExpress.

Вкратце: стоит ли покупать материнскую плату для iPhone на AliExpress?

Если вашему iPhone требуется замена материнской платы, один из лучших способов сэкономить – сделать это самостоятельно. В Интернете можно найти множество руководств по ремонту, лучше всего просмотреть их перед покупкой, чтобы оценить уровень сложности. Если вас беспокоит время ожидания, вы увидите, что в большинстве неофициальных магазинов на выполнение ремонта также уходит несколько недель, поскольку они обычно покупают материнские платы на AliExpress или других китайских страницах. Итак, если вы не хотите платить цену за официальный ремонт в Apple и не возражаете подождать несколько недель, эти материнские платы для iPhone стоит покупать на AliExpress.

Помните, что если у вас есть вопросы о работе или безопасности этого веб-сайта, в нашем блоге есть раздел с учебными пособиями, в которых мы объясняем, как работает эта платформа и как безопасно покупать. Если вы впервые слышите об этом, мы рекомендуем вам начать с нашего Полного руководства по AliExpress, в котором мы объясним все, что вам нужно знать, прежде чем вы начнете делать покупки.

Ir a AliExpress

Источник записи: https://alixblog.com

Источник

Это руководство предназначено для удаления или замены неисправной материнской платы в вашем iPhone SE.

Важно, что каждая материнская плата iPhone и сенсорный идентификатор Touch ID сопоставлены на заводе, поэтому замена платы отключит Touch ID, если вы не установите заменяемую кнопку Home, которая была сопряжена с вашей новой материнской платой.

Шаг 1 — Безопасность

Если стекло айфона треснуло, необходимо предотвратить повреждение рук его осколками во время ремонта.

Наложите перекрывающие друг друга полоски прозрачного скотча поверх дисплея до тех пор, пока все стекло не будет закрыто. Это позволит сохранить стеклянные осколки и обеспечить целостность конструкции при поднятии дисплея.

Наденьте защитные очки для защиты глаз от стекла, встряхиваемого во время ремонта.

Шаг 2 — Открытие телефона

Перед началом работы разрядите аккумулятор до уровня менее 25%.

Отключите iPhone.

Удалите два 3,9 мм звездообразных винта на нижнем торце iPhone с двух сторон разъема питания Lightning с помощью отвертки Pentalobe 0.8.

Шаг 3 — Открытие телефона

Независимо от используемого вами инструмента, вы должны быть уверены, что подтягиваете весь экран.

Если стекло начинает отделяться от пластика, вставьте пластиковый спуджер между пластиковой рамой и металлическим корпусом телефона, чтобы вытащить металлические зажимы из корпуса.

Шаг 4 — Открытие телефона

Сожмите ручки iSclack, открыв раствор присосок.

Поместите нижнюю часть iPhone между присосками напротив пластикового датчика глубины.
Верхняя присоска должна находиться над кнопкой Home.

Откройте ручки, чтобы закрыть зажимы iSclack. Центрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.

Шаг 5 — Открытие телефона

Надежно закрепите свой iPhone и закройте ручку iSclack, чтобы отделить присоски, потянув переднюю панель от заднего корпуса.

Разомкните присоски от вашего iPhone.

Пропустите следующие три шага и перейдите к шагу 9.

Шаг 6 — Открытие телефона вручную

Если у вас нет iSclack, для подъема передней панели используйте присоску:

Установите присоску на экране, немного выше кнопки Home, но так, чтобы присоска не захватывала кнопку.

Аккуратно прижмите присоски к корпусу. Убедитесь, что ее чашка плотно прижата к экрану.

Шаг 7 — Открытие телефона вручную

Передняя панель крепится с помощью зажимов, также есть несколько шлейфов, соединяющих ее с остальной частью телефона. Нужно разомкнуть зажимы и приоткрыть телефон достаточно, чтобы отсоединить кабели. Операцию выполняйте медленно и аккуратно, чтобы избежать повреждений.

Удерживая iPhone одной рукой, потяните присоску, чтобы слегка отделить конец передней панели от корпуса.

С помощью спуджера осторожно удерживайте край заднего корпуса внизу, пока вы тянете лицевую панель присоской.

Работайте медленно, применяя постоянное достаточное усилие.

Шаг 8 — Открытие телефона вручную

Не поднимайте дисплей более чем на 10°, так как подключены ленточные шлейфы, соединяющие дисплей с материнской платой.

Потяните пластмассовый наконечник, чтобы освободить вакуумное уплотнение на присоске.
Снимите присоску с передней панели.

Шаг 9 — Удаление крышки шлейфа Touch ID

Откройте телефон достаточно, чтобы открыть доступ к металлической крышке,закрывающей шлейф кнопки Home.

Не открывайте телефон слишком широко: есть риск повредить шлейф кнопки Home или его разъем. Держите кабель свободным, не натягивая его.
Используйте острый конец спуджера, чтобы освободить крышку.
Аккуратно удалите ее с помощью пинцета.

Шаг 10 — Удаление крышки шлейфа Touch ID

Во время обратной сборки вам нужно будет переустановить крышку кабеля Touch ID. Ее верхняя часть должна войти в зазор между батареей и разъемом кабеля Touch ID, а передняя часть — зафиксироваться над разъемом.

Сдвиньте верхнюю часть крышки над разъемом шлейфа Touch ID слева направо.

Шаг 11 — Удаление крышки шлейфа Touch ID

Плоским концом спуджера прижмите переднюю часть крышки шлейфа Touch ID к кабельному разъему до щелчка.

Если крышка не защелкивается, вам может потребоваться снять ее и снова сдвинуть ее по разъему шлейфа для точной подгонки.

Шаг 12 — Отсоединение разъема шлейфа кнопки Home

Острым концом спуджера вытащите разъем шлейфа кнопки Home из гнезда.

Убедитесь, что вы отсоединяете от гнезда именно разъем шлейфа, а не весь склеенный шлейф, который можно вытащить, если не будете внимательны.

Шаг 13 — Открытие телефона

После того, как разъем будет отсоединен, потяните конец кнопки Home в сборе от заднего корпуса, используя верхнюю часть телефона в качестве шарнира.

Откройте дисплей примерно на угол 90º и прислоните его к чему-либо, чтобы поддерживать его во время работы с телефоном.

Для надежности удержания телефона в таком положении можно воспользоваться стягивающей резинкой.

Шаг 14 — Открытие телефона

Отвинтите два крестовых винта Phillips РН000 1.6 мм, крепящих металлическую крышку разъема батареи к материнской плате.

Шаг 15 — Открытие телефона

Пинцетом снимите металлическую крышку разъема батареи.

Шаг 16 — Открытие телефона

Плоским концом спуджера осторожно вытащите разъем аккумулятора из гнезда на материнской плате.

Шаг 17 — Открытие телефона

Отвинтите четыре крестовых винта Phillips PH000, удерживающих прижимную планку коннектора дисплея:

•Винт Phillips 1.7 мм — 1 шт.

•Винт Phillips 1.2 мм — 1 шт.

•Винт Phillips 1.3 мм — 1 шт.

•Еще один винт Phillips 1.7 мм.

Этот винт 1.7 мм не притягивается к намагниченной отвертке. Будьте осторожны, чтобы не потерять его.

Не перепутайте винты при обратной сборке! Случайное использование винта 1.3 мм или одного из винтов 1.7 мм в нижнем правом отверстии приведет к значительному повреждению материнской платы.

Шаг 18 — Открытие телефона

Пинцетом снимите прижимную планку коннектора дисплея.

Шаг 19 — Открытие телефона

Плоским концом спуджера отсоедините разъем шлейфа передней камеры и датчика приближения.

Шаг 20 — Открытие телефона

По-прежнему поддерживая переднюю панель, отсоедините разъем шлейфа ЖК-дисплея.

При обратной сборке телефона шлейф ЖК-дисплея может выскочить из разъема, что приведет к появлению белых линий или пустого экрана при включении телефона. Если это произойдет, просто переподключите шлейф и включите питание вашего телефона. Лучший способ — отключить и снова подключить аккумулятор.

Шаг 21 — Открытие телефона

Отсоедините разъем шлейфа тач-скрина.

Шаг 22 — Снятие дисплея

Отделите переднюю панель в сборе от задней части корпуса.

Шаг 23 — SIM-лоток

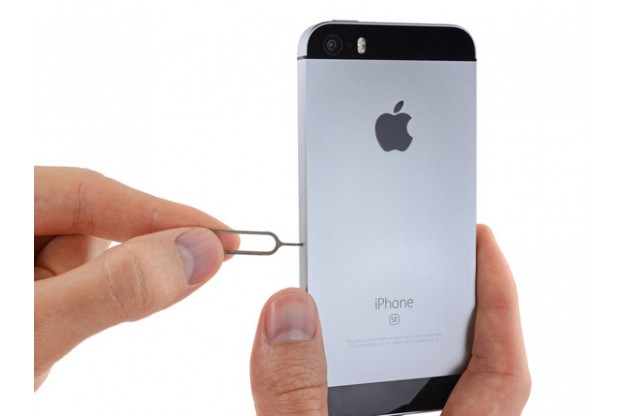

Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие в лотке SIM-карты.

Нажмите, чтобы извлечь лоток. Это может потребовать значительного усилия.

Шаг 24 — SIM-лоток

Извлеките лоток SIM-карты из iPhone.

При обратной установке SIM-карты убедитесь, что она находится в правильном положении относительно лотка.

Шаг 25 — Материнская плата

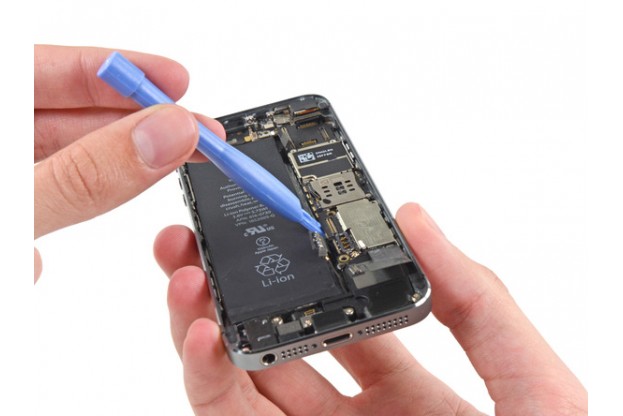

Плоским концом спуджера аккуратно вытащите разъем шлейфа кнопок из гнезда на материнской плате.

Шаг 26 — Материнская плата

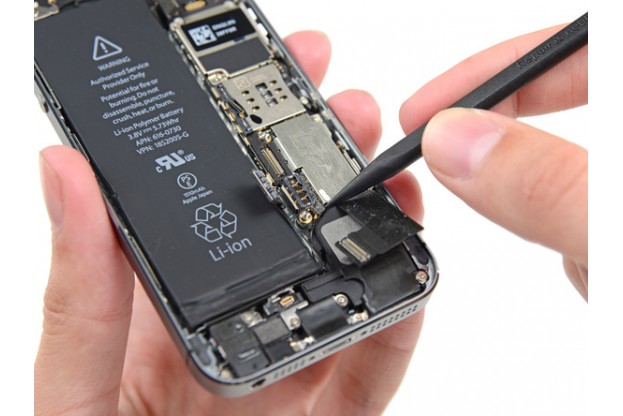

Плоским концом спуджера вытащите разъем нижнего шлейфа из гнезда на материнской плате.

Сдвиньте шлейф с материнской платы.

Шаг 27 — Материнская плата

Острым концом спуджера вытащите антенный кабель из гнезда на материнской плате.

Шаг 28 — Материнская плата

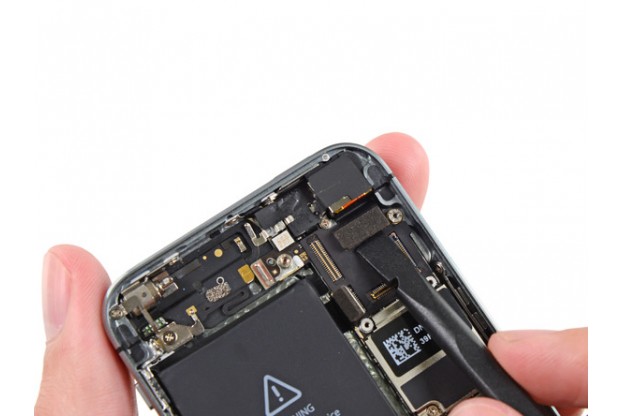

Плоским концом спуджера вытащите разъем шлейфа основной задней камеры из гнезда на материнской плате.

Шаг 29 — Материнская плата

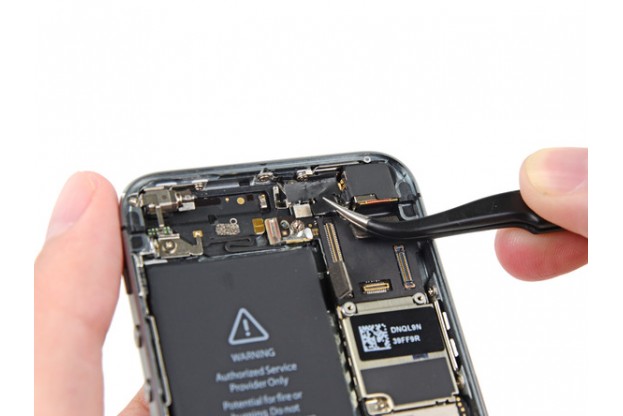

Пинцетом аккуратно удалите ленту, закрывающую защитную планку вспышки камеры.

Шаг 30 — Материнская плата

Удалите следующие винты, крепящие материнскую плату:

•Винт Phillips РН000 2.4 мм, удерживающий небольшой металлический контакт под пластиковым кронштейном материнской платы.

•Винт Phillips РН000 2.3 мм — 2 шт.

•Резьбовой винт StandOff 2.8 мм — 4 шт.

Для выкручивания винтов StandOff используйте прецизионную шлицевую отвертку.
